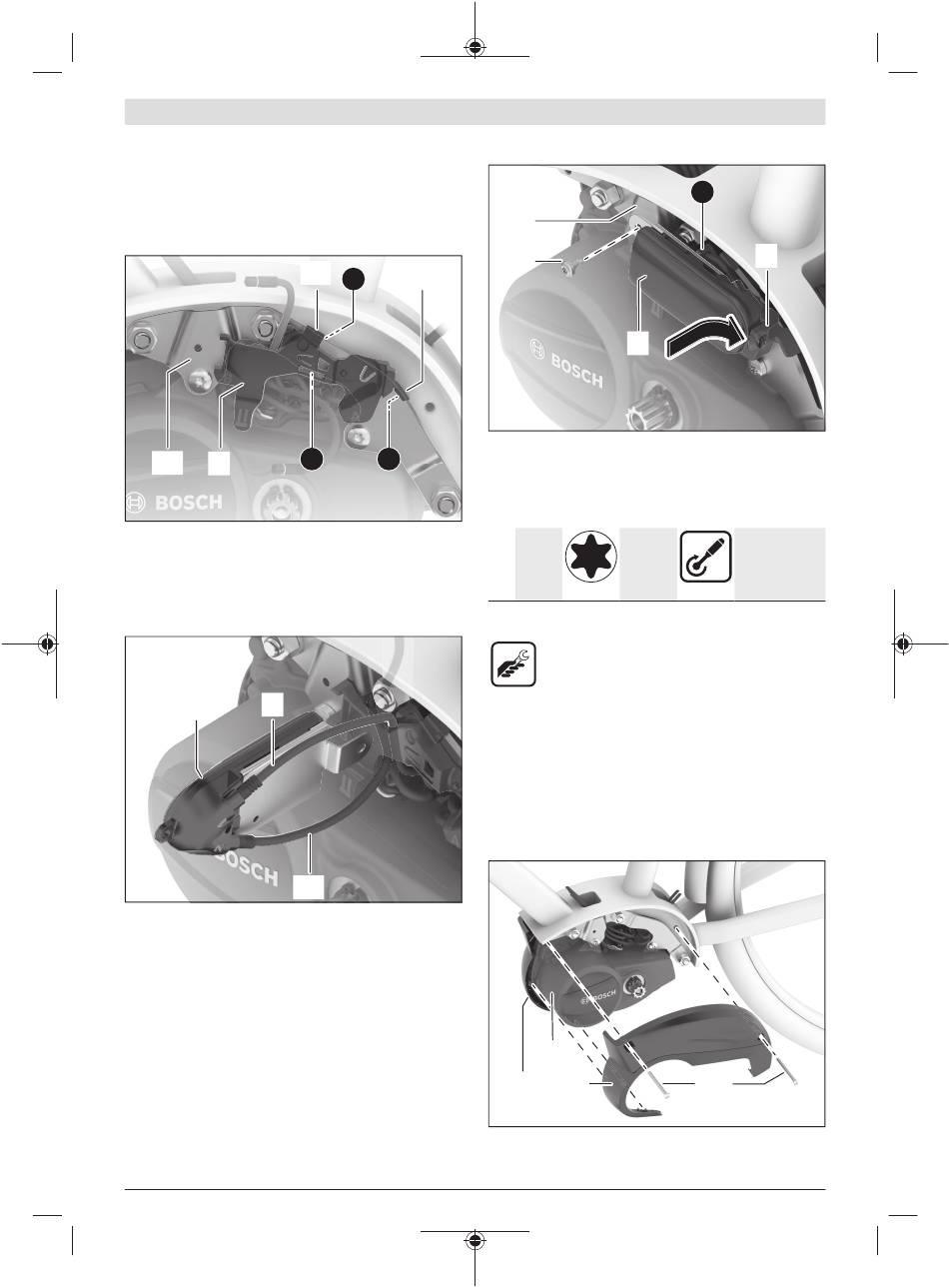

Laikiklis (4) yra priderintas prie montavimo plokštelės (15)
kontūro.
Laikiklį (4) abiem kabliais (16) užkabinkite už montavimo
plokštelės viršutinės briaunos.
HMI kabelį (5), kaip pavaizduota, praveskite už laikiklio (4)
aukštyn.
(16)
(15) (4)
Laikiklį (4) nukreipkite taip, kad abu kabliai (16) būtų gerai
prigludę prie montavimo plokštelės viršutinės briaunos ➊.
Spauskite laikiklį į montavimo plokštelę taip, kad laikiklis už-
sifiksuotų už montavimo plokštelės apatinės briaunos ➋.
Kabelio prijungimas
(3) (5)
(12)
HMI kabelį (5) prijunkite prie „ConnectModule" (3) jung-
ties 1.
Valdymo bloko/ekrano laikiklio kabelį (12) prijunkite prie
„ConnectModule" (3) jungties 2.
Bosch eBike Systems
(16)
1
2 1
„ConnectModule" montavimas
(15)
(2)
(3)
Spauskite HMI kabelį (5) į laikiklio (4) viršuje esantį kabelio
kanalą ➌.
„ConnectModule" (3) įstatykite į laikiklį (4).
„ConnectModule" (3) tiesioginio montavimo varžtu (2)
prisukite prie montavimo plokštės (15).
1 × M4×8 „Torx
T20"
lęšine
galvute
A) Pirmasis montavimas
B) Pakartotinis montavimas
– „Torx-T20" įrankis
– Dinamometrinis raktas
Nuoroda: stebėkite, kad kabeliai nebūtų suspausti ir kad ne-
sitrintų į aštrias briaunas.
„ConnectModule" dizaino dangtelio montavimas
Nuoroda: esant primontuotam „ConnectModule", reikia nu-
imti standartinio dizaino dangtelį ir primontuoti „Connect-
Module" dizaino dangtelį. Jei yra specifinis pavaros bloko
dangtelis, reikia patikrinti, ar jį galima naudoti, ar būtina pa-
keisti.
(13)
(10) (1)
Lietuvių k. – 3
3
(4)
A)
5 Nm
Nm
B)
4 Nm
(8)
