Bosch ConnectModule BCM3100 Montageanleitung Seite 30

Português – 4
design ConnectModule. No caso de uma cobertura da
unidade de acionamento específica da bicicleta, é
necessário verificar se esta pode continuar a ser utilizada ou
se tem de ser substituída.
(13)
(10) (1)

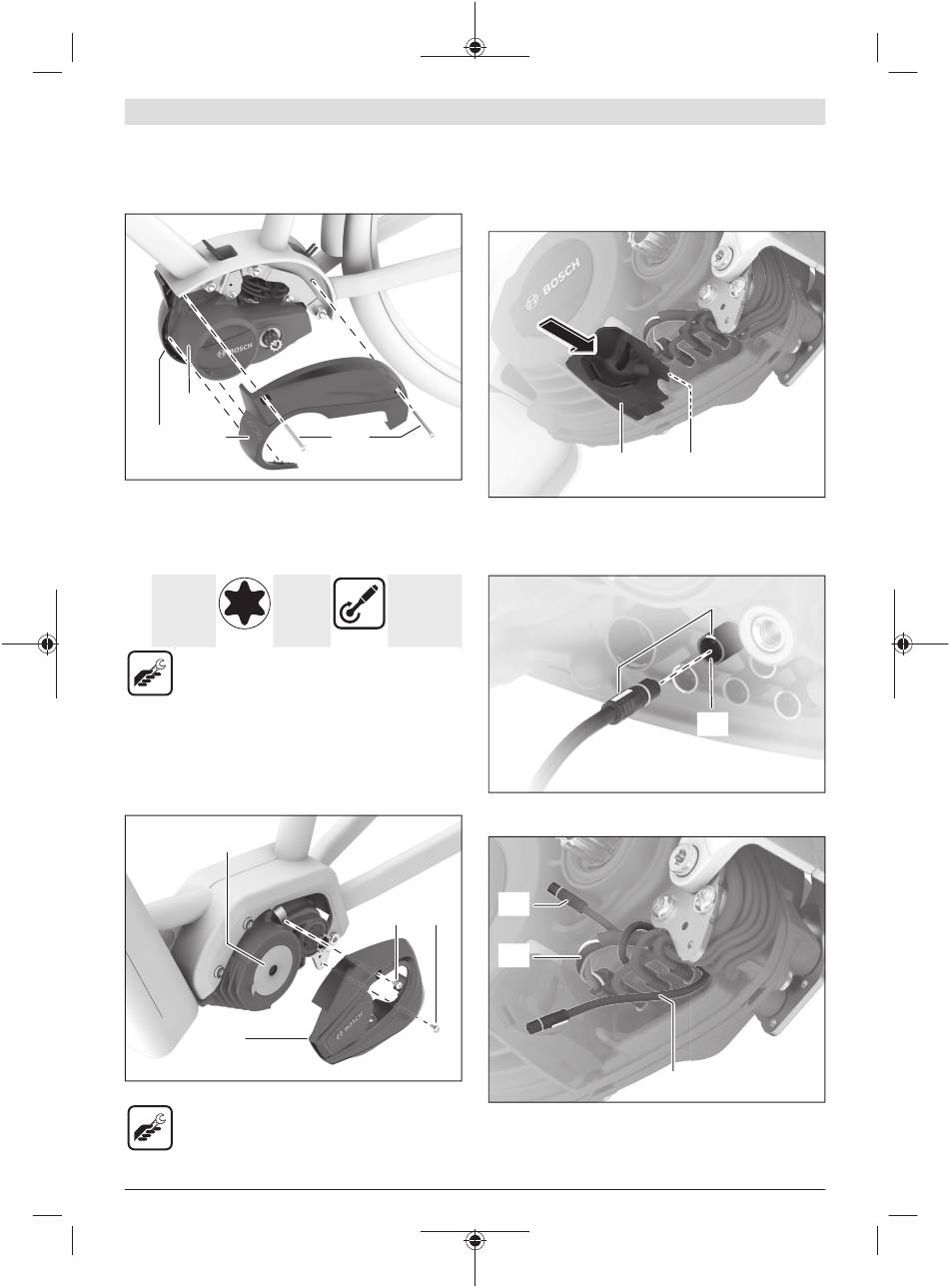

Coloque a cobertura de design ConnectModule (1) na
unidade de acionamento (13) e prenda-a na cobertura de
design (10) montada do lado direito.
Fixe a cobertura de design ConnectModule (1) com os dois
parafusos (8) desenroscados inicialmente.
2× M4×55 Torx T20
cabeça
lenti-
cular
– Ferramenta Torx-T20
– Chave dinamométrica
Montagem na unidade de
acionamento BDU37xx
Desmontar a cobertura de design esquerda
(17)
(9)
Solte os dois parafusos (8) e desenrosque-os.
– Ferramenta Torx-T20
M 275 008 3CM | (20.05.2022)
Puxe devagar, a começar pelo lado direito, a cobertura de
design esquerda (9) e desengate a cobertura de design da
nervura dianteira na unidade de acionamento (17).
Montar o suporte
(8)
Pressione o suporte (6) no entalhe da unidade de
acionamento (17).
Ligar os cabos
1 Nm
Nm
Nota: Ao ligar o cabo, tenha atenção à codificação por cores
e alinhamento dos conectores e tomadas.
(12)
(8) (8)
(14)
Nota: Para evitar perturbações elétricas, os cabos
individuais do cabo da bateria (14) não podem desfiar-se.
Para isso, e se necessário, retire o cabo da bateria na
(6)
(17)
(11)
(5)
