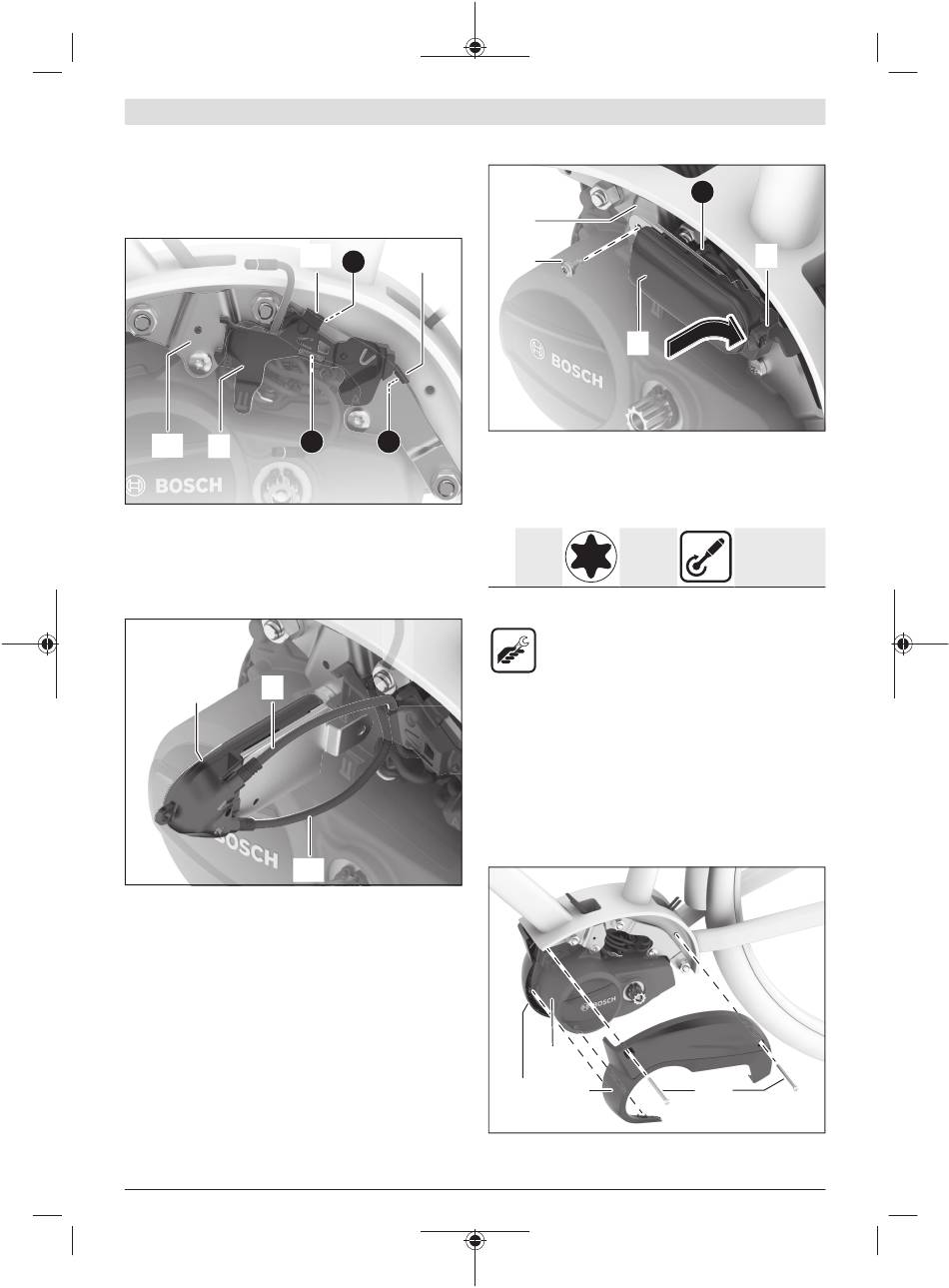

Držalo (4) je prilagojeno obrisu plošče za namestitev (15).
Držalo (4) z obema kavljema (16) prislonite na zgornji rob
plošče za namestitev.
Napeljite HMI-kabel (5) kot prikazano za držalom (4)
navzgor.
(16)
(15) (4)
Usmerite držalo (4) tako, da bosta oba kavlja (16) tesno
prislonjena na zgornji rob plošče za namestitev ➊.
Pritisnite držalo proti plošči za namestitev tako, da se bo
držalo zaskočilo za spodnji rob plošče za namestitev ➋.

Priklop kablov

(3) (5)
(12)
Priključite HMI-kabel (5) na modul ConnectModule (3) v
priključek 1.
Priključite kabel (12) upravljalne enote/držala zaslona na
modul ConnectModule (3) v priključek 2.
Bosch eBike Systems
(16)
1
2 1
Namestitev modula ConnectModule
(15)
(2)
(3)
Pritisnite HMI-kabel (5) zgoraj na držalu (4) v kabelsko
uvodnico ➌.
Priključite modul ConnectModule (3) v držalo (4).
Privijte modul ConnectModule (3) z vijakom za neposredno
namestitev (2) na ploščo za namestitev (15).
1× M4×8 Torx T20
Lečasta
glava
A) Prva montaža
B) Naslednja montaža
– Orodje Torx T20
– Momentni ključ
Opomba: pazite na to, da kablov ne ukleščite ali napeljete
tako, da se dotikajo ostrega robu.
Namestitev okrasnega pokrova za modul
ConnectModule
Opomba: če je modul ConnectModule nameščen, je treba
standardni okrasni pokrov odstraniti in namestiti okrasni
pokrov za modul ConnectModule. Pri pokrovu pogonske
enote, ki je specifičen za kolo, je treba preveriti, ali lahko
tega se naprej uporabljate ali ga morate zamenjati.
(13)
(10) (1)
Slovenščina – 3
3
(4)
A)
5 Nm
Nm
B)
4 Nm
(8)
