Bosch ConnectModule BCM3100 Montageanleitung Seite 114

Slovenščina – 4

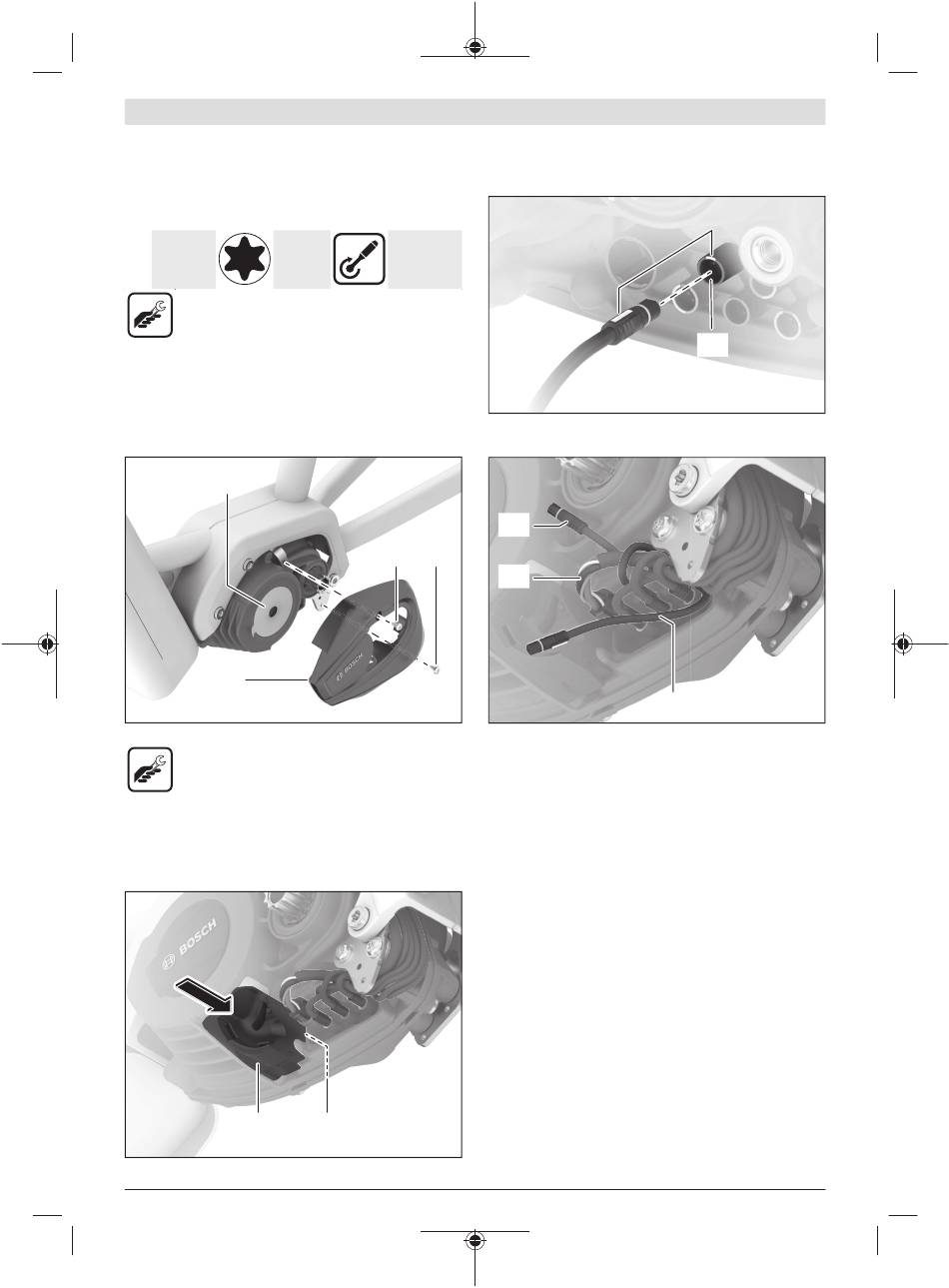

Namestite okrasni pokrov ConnectModule (1) na pogonsko
enoto (13) in ga nataknite na desno nameščen okrasni
pokrov (10).
Pritrdite okrasni pokrov ConnectModule (1) z vijakoma (8),
ki sta bila sprva odvita.
2× M4×55 Torx T20
Lečasta
glava
– Orodje Torx T20
– Momentni ključ
Namestitev na pogonsko enoto
BDU37xx
Odstranitev levega okrasnega pokrova
(17)
(9)
Sprostite oba vijaka (8) in ju odvijte.
– Orodje Torx T20
Okrasni pokrov (9) počasi povlecite tako, da začnete na
desni strani, in ga odstranite s sprednje izbokline pogonske
enote (17).
Namestitev držala
(6)
M 275 008 3CM | (20.05.2022)
Potisnite držalo (6) v režo pogonske enote (17).
Priklop kablov
1 Nm
Nm
Opomba: pri priključitvi kabla upoštevajte barvne oznake in
usmerjenost vtičev in vtičnic.
(8) (8)
Opomba: za preprečevanje električnih motenj se posamezni
kabli kabla akumulatorske baterije (14) ne smejo razpreti.
Po potrebi kabel akumulatorske baterije snemite s pogonske
enote (17), ga obrnite največ za en obrat in priključite spet
nazaj ali posamezne kable spnite skupaj s kabelsko vezico ali
lepilnim trakom.
Povlecite kabel (12) upravljalne enote/držala zaslona na
pogonski enoti (17) s priključka (11).
Priključite HMI-kabel (5) na priključek, ki se je sprostil (11).
Položite HMI-kabel (5) tesno s prisotnimi kabli v smeri
navzdol. Če je mogoče, napeljite HMI-kabel pred kablom
akumulatorske baterije (14) naokrog in nato za preostalimi
kabli v smeri navzdol.
(17)
(12)
(14)
(5)
(11)
Bosch eBike Systems
