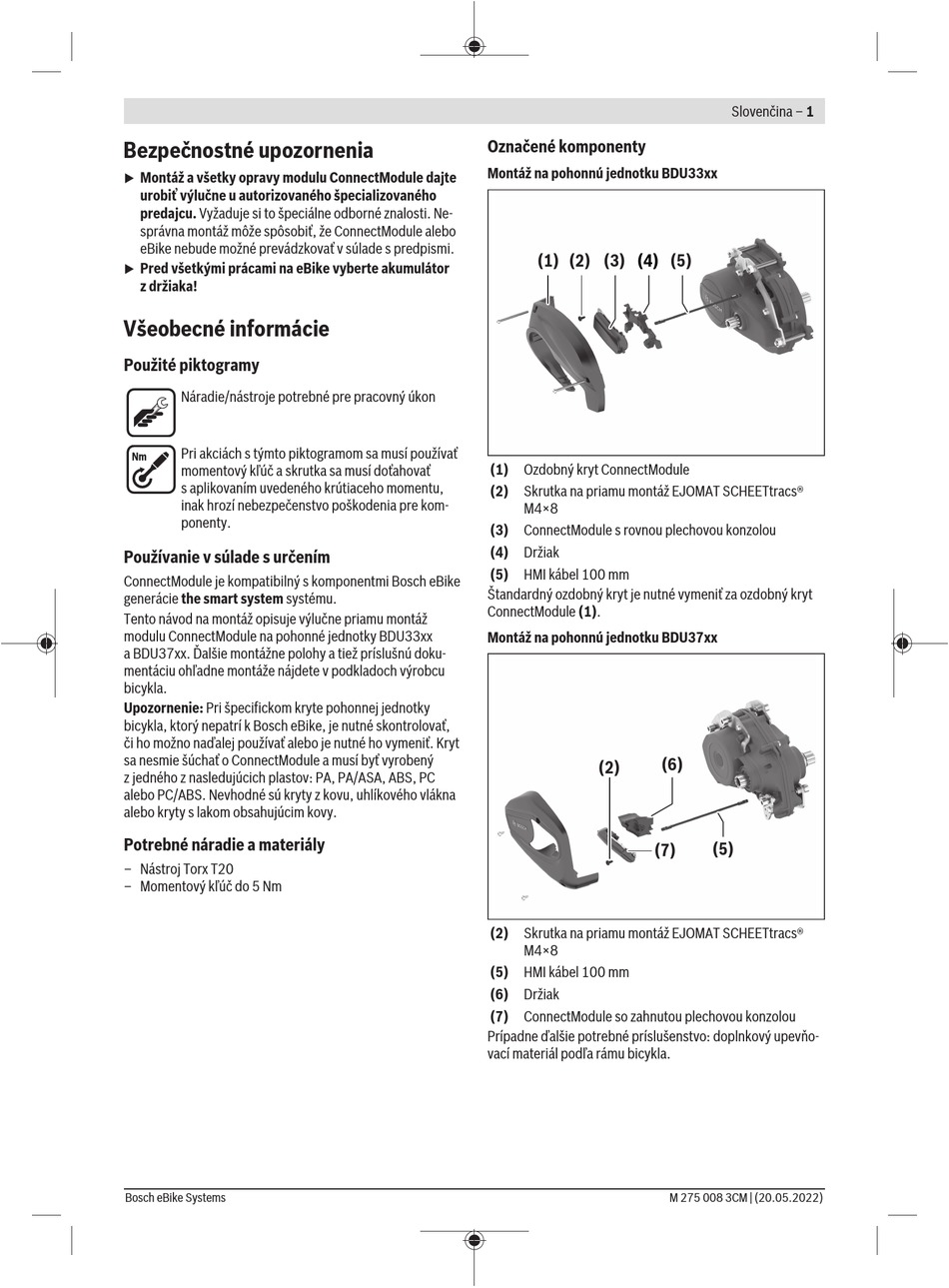

Bezpečnostné upozornenia
Montáž a všetky opravy modulu ConnectModule dajte
u
urobiť výlučne u autorizovaného špecializovaného
predajcu. Vyžaduje si to špeciálne odborné znalosti. Ne-
správna montáž môže spôsobiť, že ConnectModule alebo
eBike nebude možné prevádzkovať v súlade s predpismi.
Pred všetkými prácami na eBike vyberte akumulátor
u
z držiaka!
Všeobecné informácie
Použité piktogramy
Náradie/nástroje potrebné pre pracovný úkon
Pri akciách s týmto piktogramom sa musí používať
Nm
momentový kľúč a skrutka sa musí doťahovať
s aplikovaním uvedeného krútiaceho momentu,
inak hrozí nebezpečenstvo poškodenia pre kom-
ponenty.
Používanie v súlade s určením
ConnectModule je kompatibilný s komponentmi Bosch eBike
generácie the smart system systému.
Tento návod na montáž opisuje výlučne priamu montáž
modulu ConnectModule na pohonné jednotky BDU33xx
a BDU37xx. Ďalšie montážne polohy a tiež príslušnú doku-
mentáciu ohľadne montáže nájdete v podkladoch výrobcu
bicykla.
Upozornenie: Pri špecifickom kryte pohonnej jednotky
bicykla, ktorý nepatrí k Bosch eBike, je nutné skontrolovať,
či ho možno naďalej používať alebo je nutné ho vymeniť. Kryt
sa nesmie šúchať o ConnectModule a musí byť vyrobený
z jedného z nasledujúcich plastov: PA, PA/ASA, ABS, PC
alebo PC/ABS. Nevhodné sú kryty z kovu, uhlíkového vlákna
alebo kryty s lakom obsahujúcim kovy.
Potrebné náradie a materiály
– Nástroj Torx T20
– Momentový kľúč do 5 Nm
Bosch eBike Systems
Označené komponenty
Montáž na pohonnú jednotku BDU33xx
(1) (2) (3) (4)
(1) Ozdobný kryt ConnectModule
(2) Skrutka na priamu montáž EJOMAT SCHEETtracs®
M4×8
(3) ConnectModule s rovnou plechovou konzolou
(4) Držiak
(5) HMI kábel 100 mm
Štandardný ozdobný kryt je nutné vymeniť za ozdobný kryt
ConnectModule (1).
Montáž na pohonnú jednotku BDU37xx
(6)
(2)
(7)
(2) Skrutka na priamu montáž EJOMAT SCHEETtracs®
M4×8
(5) HMI kábel 100 mm
(6) Držiak
(7) ConnectModule so zahnutou plechovou konzolou
Prípadne ďalšie potrebné príslušenstvo: doplnkový upevňo-
vací materiál podľa rámu bicykla.
Slovenčina – 1
(5)
(5)
M 275 008 3CM | (20.05.2022)
