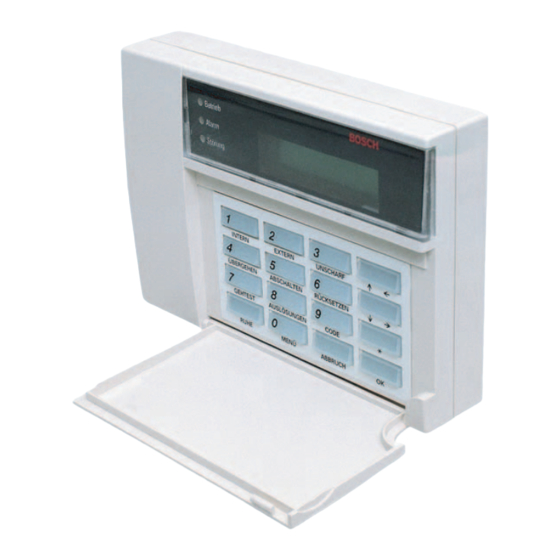

Bosch BE 300 LSN Installationshinweis

Installationshinweis
BE 300 LSN
Montageablauf und Technische Daten
Gehäuseoberteil abnehmen:
1. Schraubenzieher in die Schlitze des
Gehäuseunterteils drücken und dabei
Gehäuseoberteil ein kleines Stück anheben.
2. Gehäuseoberteil im unteren Bereich
ca. 45° zum Gehäuseunterteil schwenken.
Gehäuseoberteil nach vorne abziehen.
Montage Gehäuseunterteil:
1. Kabeleinführungen für
u.P. Kabelverlegung (1).
2. Kabeleinführungen für
a.P. Kabelverlegung (2).
3. Kabeleinführung wenn eine
u.P. Dose (3) überbaut wird.
4. Empfohlene Schrauben 2x zur
Montage 4x40.
Kabelverlegung:
1. Die Datenkabel werden direkt nach Eintritt
in die Kabeleinführung zugentlastet und
abisoliert.
Die Kabel sind auf eine Länge
(bis zur markierten Fläche (1) + ca. 10 cm)
abzuisolieren.
2. Achtung, sehr wichtig :
Über die Schirmbeidrähte sind Isolier-
schläuche zu ziehen.
3. Die Kabeladern mit Schirmbeidraht sind in
Richtung markierter Fläche (1) zu verlegen,
(Wartungsposition nächste Seite beachten).
weiter Seite 2
Schlitz
1
2
3 1
1
1
- 1 -
Schlitz
2 1
2
2
1
610-4.998.069.716
A4 Okt. 2001
