Bosch ConnectModule BCM3100 Montageanleitung Seite 29

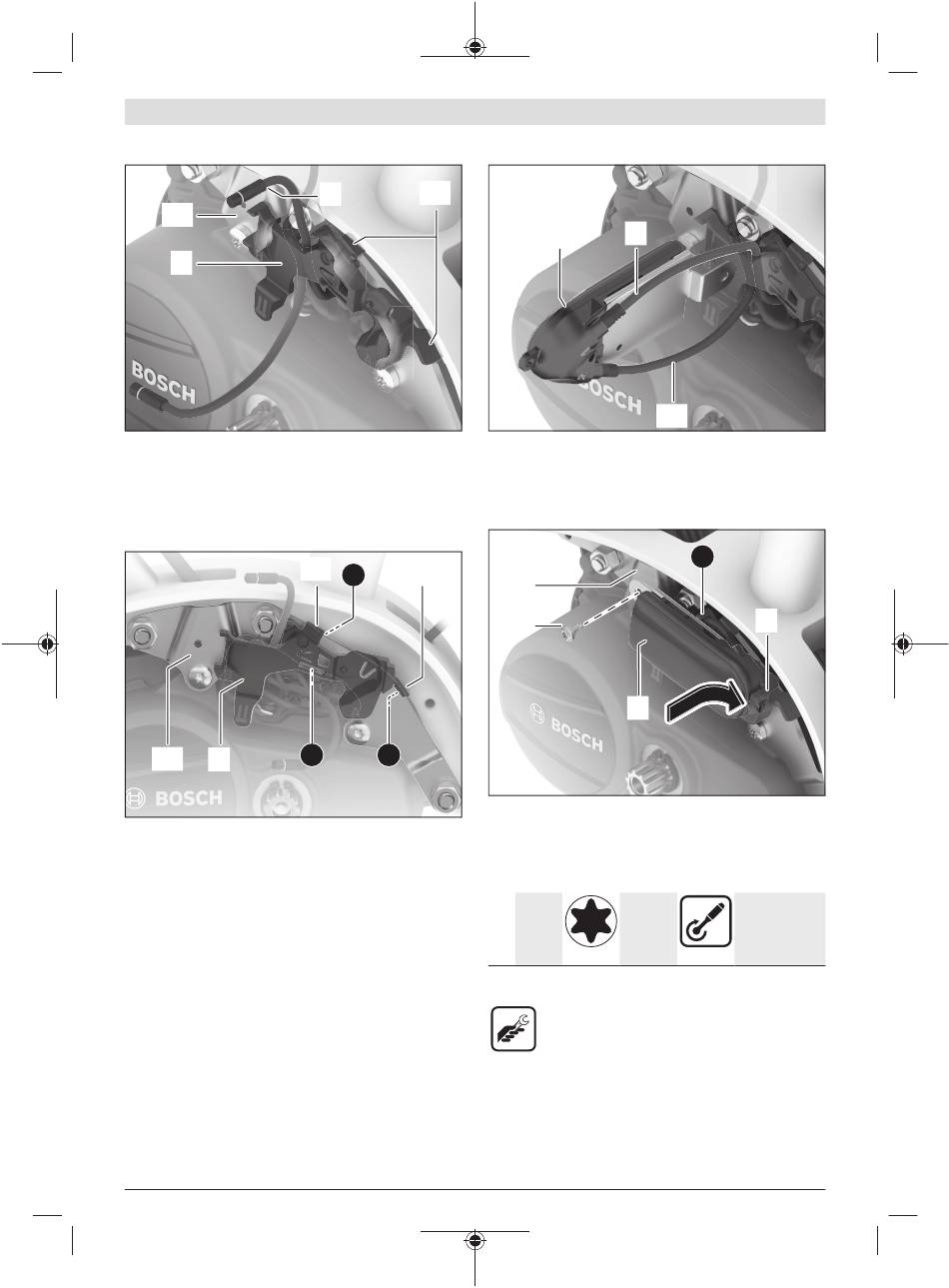

Montar o suporte
(15)
(4)
O suporte (4) está adaptado ao contorno da placa de
montagem (15).
Coloque o suporte (4) com os dois ganchos (16) no rebordo
superior da placa de montagem.
Conduza o cabo HMI (5), como representado, atrás do
suporte (4) para cima.
(16)
(15)
(4)
Alinhe o suporte (4) de modo a que os dois ganchos (16)
fiquem à face com o rebordo superior da placa de
montagem ➊.
Pressione o suporte contra a placa de montagem, de forma a
que o suporte encaixe no rebordo inferior da placa de
montagem ➋.
Bosch eBike Systems
(16)
(5)
(16)
1
2 1
Ligar os cabos
(3) (5)
(12)
Ligue o cabo HMI (5) ao ConnectModule (3) na ligação 1.
Ligue o cabo (12) da unidade de comando/do suporte do
mostrador ao ConnectModule (3) na ligação 2.
Montar o ConnectModule
(15)
(2)
(3)
Pressione o cabo HMI (5) em cima no suporte (4) na
passagem para cabos ➌.
Insira o ConnectModule (3) no suporte (4).
Aparafuse o ConnectModule (3) com o parafuso de
montagem direta (2) na placa de montagem (15).
1× M4×8 Torx T20
cabeça
lenti-
cular
A) Primeira montagem
B) Montagem subsequente
– Ferramenta Torx-T20
– Chave dinamométrica
Nota: Certifique-se de que os cabos não são entalados nem
tenham fricção com arestas afiadas.
Montar a cobertura de design ConnectModule
Nota: Com o ConnectModule montado é necessário retirar a
cobertura de design padrão e montar uma cobertura de
Português – 3
3
(4)
A)
5 Nm
Nm
B)
4 Nm
M 275 008 3CM | (20.05.2022)
