Bosch ConnectModule BCM3100 Montageanleitung Seite 46

Dansk – 2

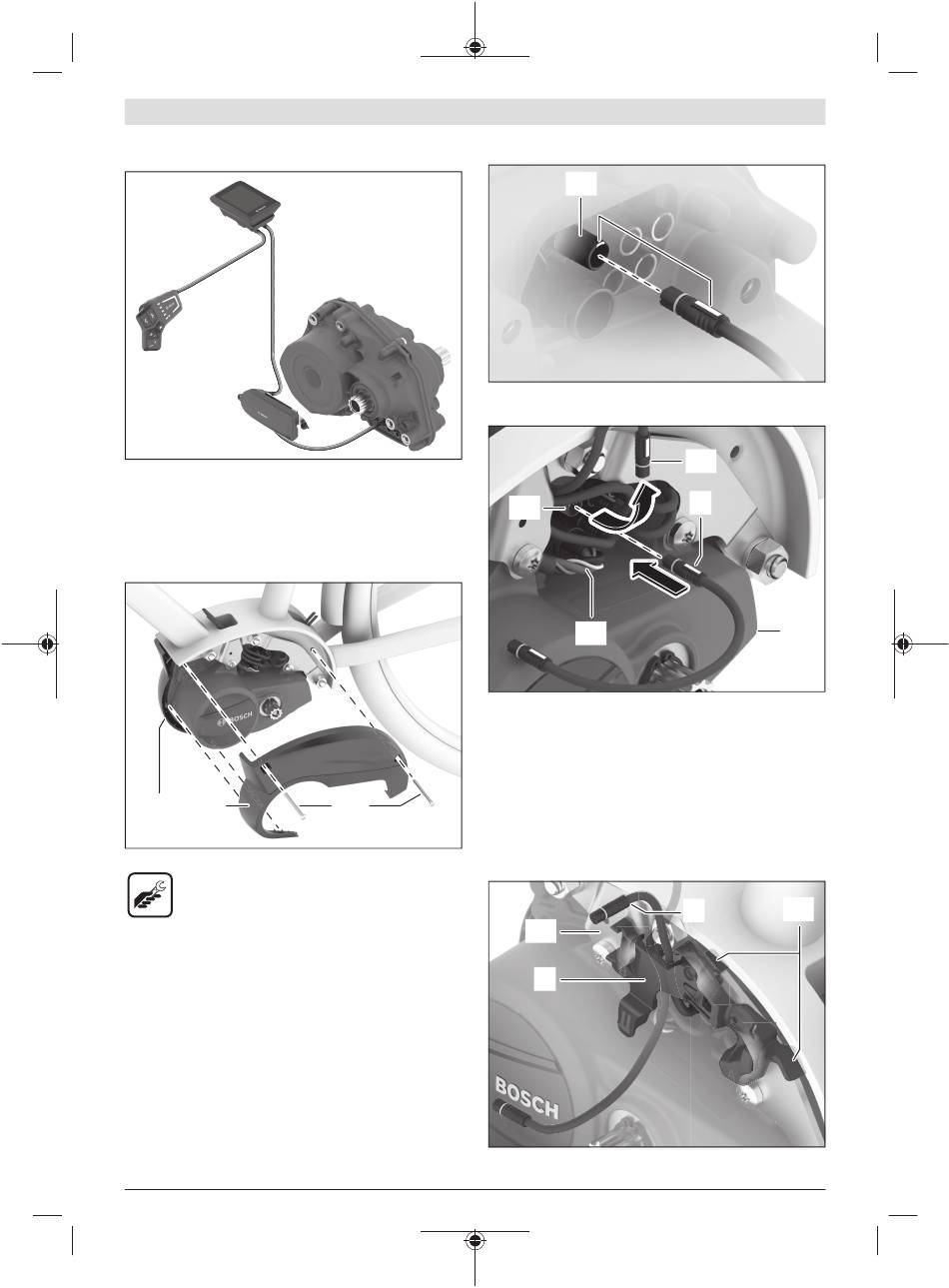

Tilslutningsprincip
ConnectModule tilsluttes elektriske i ledningen mellem be-
tjeningsenheden/displayholderen og drivenheden.
Montering på drivenhed BDU33xx
Afmontering af venstre designafdækning
(10)
(9)
Løsn de to skruer (8), og skru dem ud.
– Torx-T20-værktøj
Den venstre designafdækning (9) er hægtet ind i højre de-
signafdækning (10) 2 steder. Træk forsigtigt den venstre de-
signafdækning af.
M 275 008 3CM | (20.05.2022)
Tilslut HMI-kablet
Bemærk: Vær opmærksom på farvekodning og tilpasning af
stik og bøsninger, når du tilslutter kablerne.
(11)
Træk kablet (12) til betjeningsenheden/displayholderen på
drivenheden (13) af tilslutningen (11).
Slut HMI-kablet (5) til den ledige tilslutning (11).
Bemærk: For at undgå elektrisk interferens må de enkelte
ledninger i akkukablet (14) ikke være fri. Træk i den forbin-
delse akkukablet af drivenheden (13), drej akkukablet maks.
(8)
én omgang, og tilslut akkukablet igen, eller saml de enkelte
kabler med kabelstrips eller tape.
Montering af holderen
Holderen (4) er tilpasset monteringspladens (15) kontur.
(11)
(12)
(5)
(14)
(5)
(15)
(4)
(13)
(16)
Bosch eBike Systems
