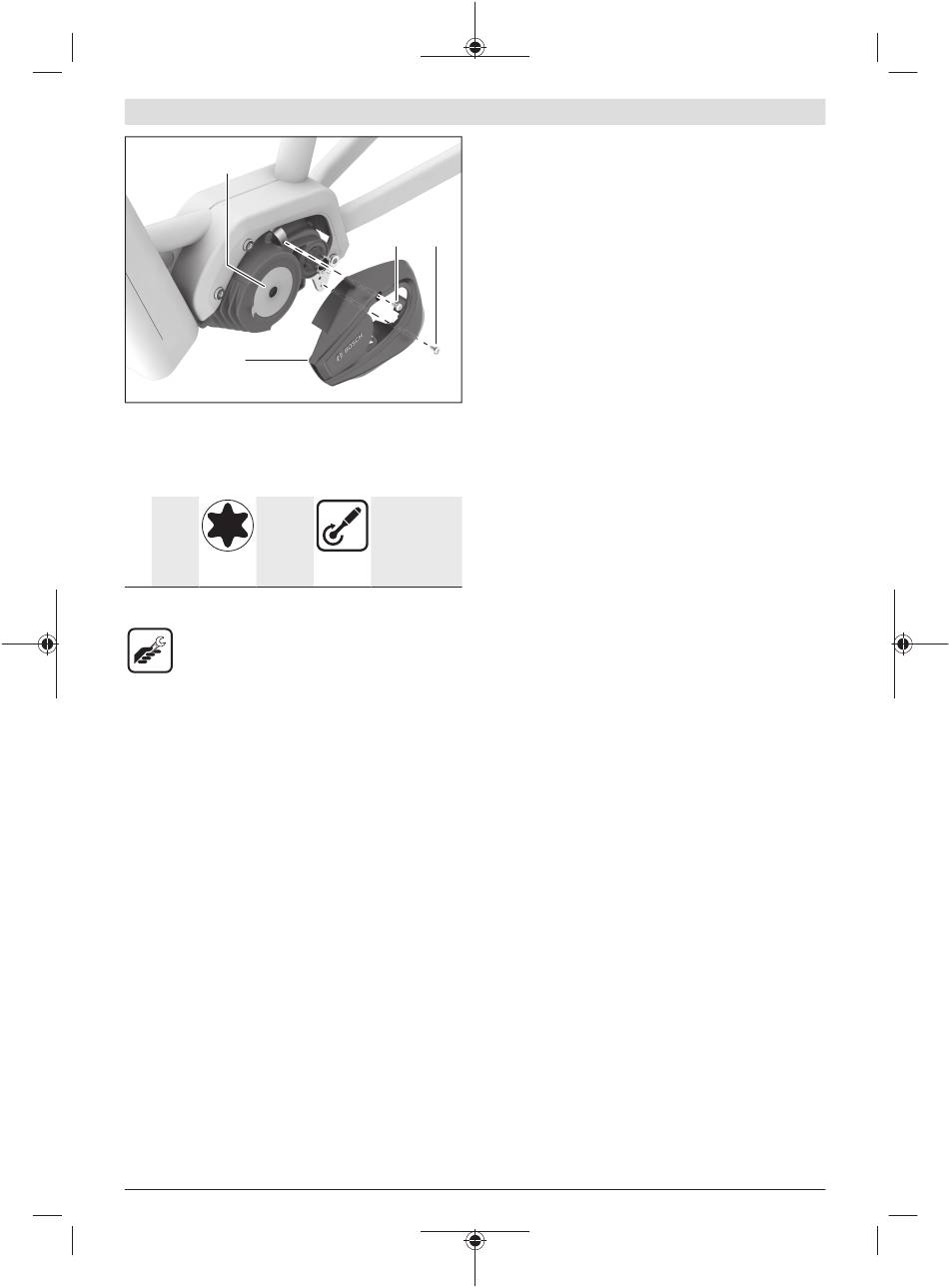

Закачете дизайн капака (9) за предното ребро на двига-
телния модул (17) и след това поставете задната част на
дизайн капака.
Закрепете дизайн капака (9) с двата развити в началото
винта (8).
2× M4×8 Torx
(звезда)
T20
сферич-
на глава
A) Първоначален монтаж
B) Последващ монтаж
– Torx (звезда) T20 инструмент
– Динамометричен ключ
M 275 008 3CM | (20.05.2022)
(8) (8)
A)
3,0 ± 0,5 Nm
Nm
B)
2,0 ± 0,5 Nm
