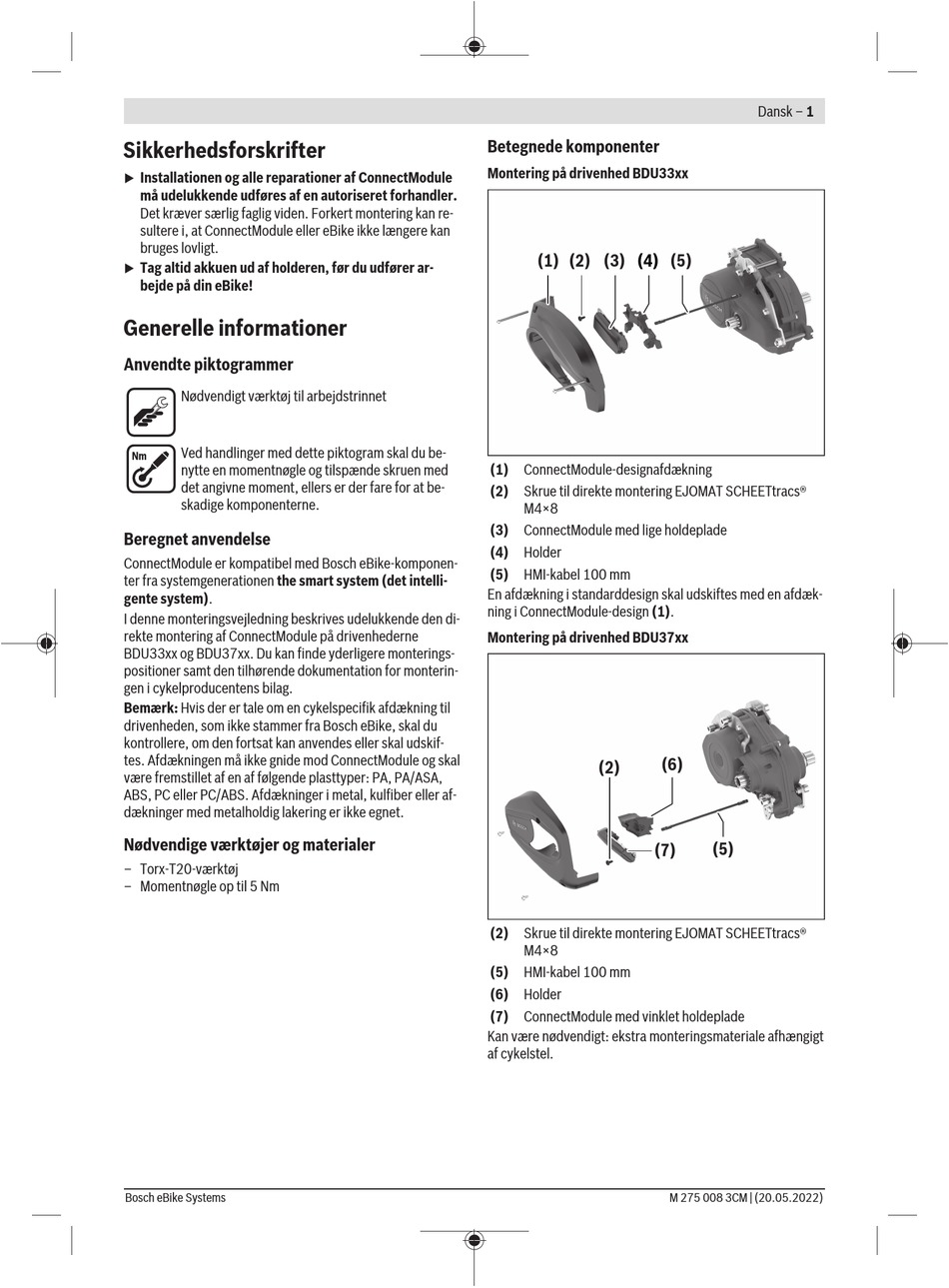

Generelle Informationer - Bosch ConnectModule BCM3100 Montageanleitung

Sikkerhedsforskrifter
Installationen og alle reparationer af ConnectModule
u
må udelukkende udføres af en autoriseret forhandler.
Det kræver særlig faglig viden. Forkert montering kan re-
sultere i, at ConnectModule eller eBike ikke længere kan
bruges lovligt.
Tag altid akkuen ud af holderen, før du udfører ar-
u
bejde på din eBike!

Generelle informationer

Anvendte piktogrammer
Nødvendigt værktøj til arbejdstrinnet
Ved handlinger med dette piktogram skal du be-
Nm
nytte en momentnøgle og tilspænde skruen med
det angivne moment, ellers er der fare for at be-
skadige komponenterne.
Beregnet anvendelse
ConnectModule er kompatibel med Bosch eBike-komponen-
ter fra systemgenerationen the smart system (det intelli-
gente system).
I denne monteringsvejledning beskrives udelukkende den di-
rekte montering af ConnectModule på drivenhederne
BDU33xx og BDU37xx. Du kan finde yderligere monterings-
positioner samt den tilhørende dokumentation for monterin-
gen i cykelproducentens bilag.
Bemærk: Hvis der er tale om en cykelspecifik afdækning til
drivenheden, som ikke stammer fra Bosch eBike, skal du
kontrollere, om den fortsat kan anvendes eller skal udskif-
tes. Afdækningen må ikke gnide mod ConnectModule og skal
være fremstillet af en af følgende plasttyper: PA, PA/ASA,
ABS, PC eller PC/ABS. Afdækninger i metal, kulfiber eller af-
dækninger med metalholdig lakering er ikke egnet.
Nødvendige værktøjer og materialer
– Torx-T20-værktøj
– Momentnøgle op til 5 Nm
Bosch eBike Systems
Betegnede komponenter
Montering på drivenhed BDU33xx
(1) (2) (3) (4)
(1) ConnectModule-designafdækning
(2) Skrue til direkte montering EJOMAT SCHEETtracs®
M4×8
(3) ConnectModule med lige holdeplade
(4) Holder
(5) HMI-kabel 100 mm
En afdækning i standarddesign skal udskiftes med en afdæk-
ning i ConnectModule-design (1).
Montering på drivenhed BDU37xx
(6)
(2)
(7)
(2) Skrue til direkte montering EJOMAT SCHEETtracs®
M4×8
(5) HMI-kabel 100 mm
(6) Holder
(7) ConnectModule med vinklet holdeplade
Kan være nødvendigt: ekstra monteringsmateriale afhængigt
af cykelstel.
Dansk – 1
(5)
(5)
