Bosch ConnectModule BCM3100 Montageanleitung Seite 60

Norsk – 4
designdeksel monteres. Hvis drivenheten har et
sykkelspesifikt deksel, må det kontrolleres om dette fortsatt
kan brukes eller må skiftes ut.
(13)
(10) (1)

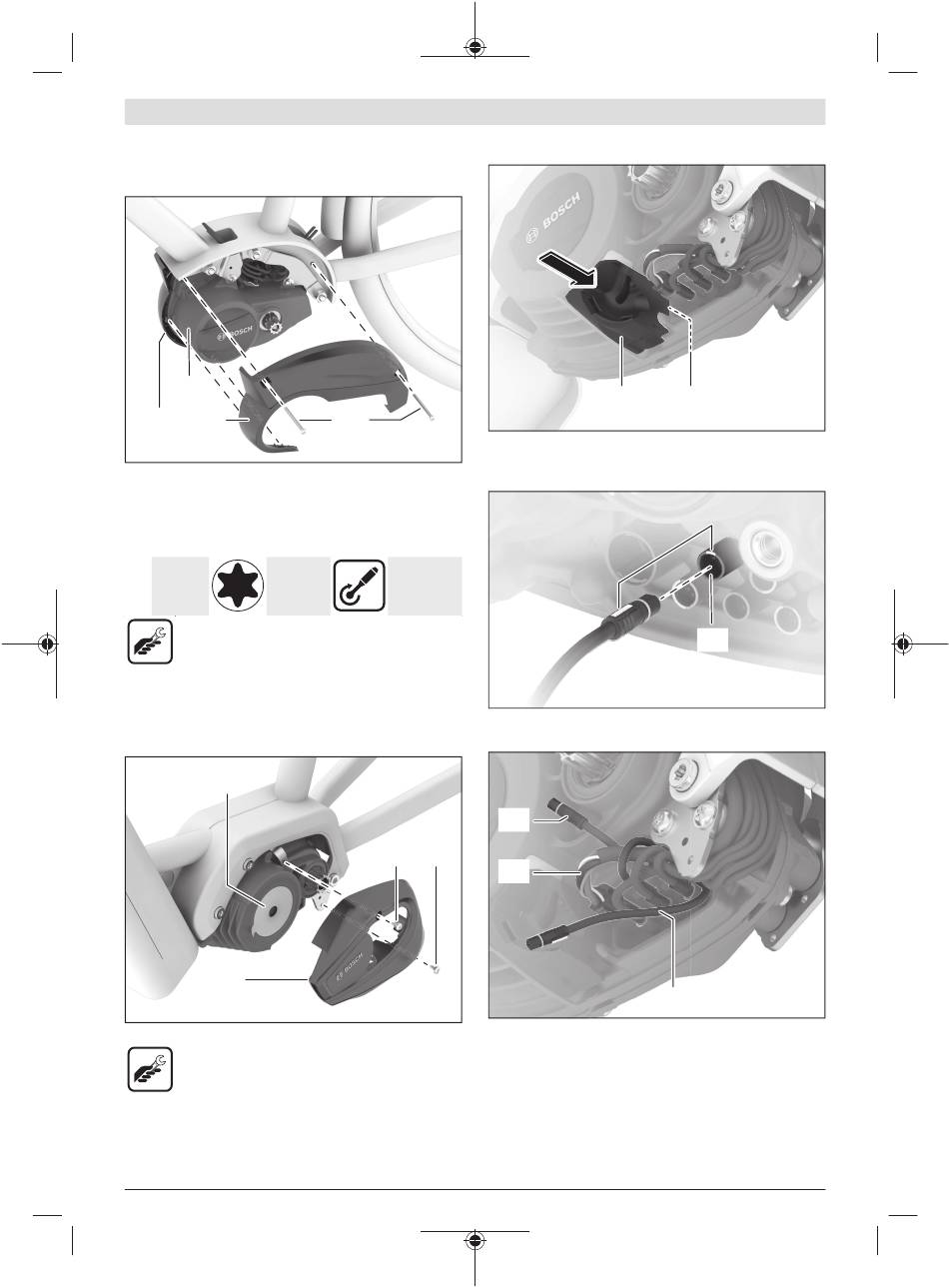

Sett ConnectModule-designdekselet (1) på
drivenheten (13), og hekt det fast i designdekselet (10) som
er montert på høyre side.
Fest ConnectModule-designdekselet (1) med de to skruene
som ble fjernet i begynnelsen (8).
2× M4×55 Torx T20
linsehode
– Torx T20-verktøy
– Momentnøkkel
Montering på drivenhet BDU37xx
Demontere det venstre designdekselet
(17)
(9)
Løsne de to skruene (8), og skru dem ut.
– Torx T20-verktøy
Trekk det venstre designdekselet (9) langsomt av. Begynn
på høyre side, og løsne designdekselet fra den fremre
kanten på drivenheten (17).
M 275 008 3CM | (20.05.2022)
Montere holderen
(8)
Trykk holderen (6) inn i utsparingen på drivenheten (17).
Koble til kablene
1 Nm
Nm
Merknad: Vær oppmerksom på fargekodingen og retningen
til pluggene og kontaktene når du kobler til kablene.
(12)
(8) (8)
(14)
Merknad: For å unngå elektriske forstyrrelser må ikke de
enkelte ledningene til batterikabelen (14) splittes. For å
unngå dette trekker du eventuelt batterikabelen fra
drivenheten (17), dreier batterikabelen maksimalt én
omdreining og kobler til batterikabelen igjen, eller du binder
de enkelte ledningene sammen med et buntebånd eller teip.
Trekk kabelen (12) til betjeningsenheten/displayholderen
på drivenheten (17) fra tilkoblingen (11).
(6)
(17)
(11)
(5)
