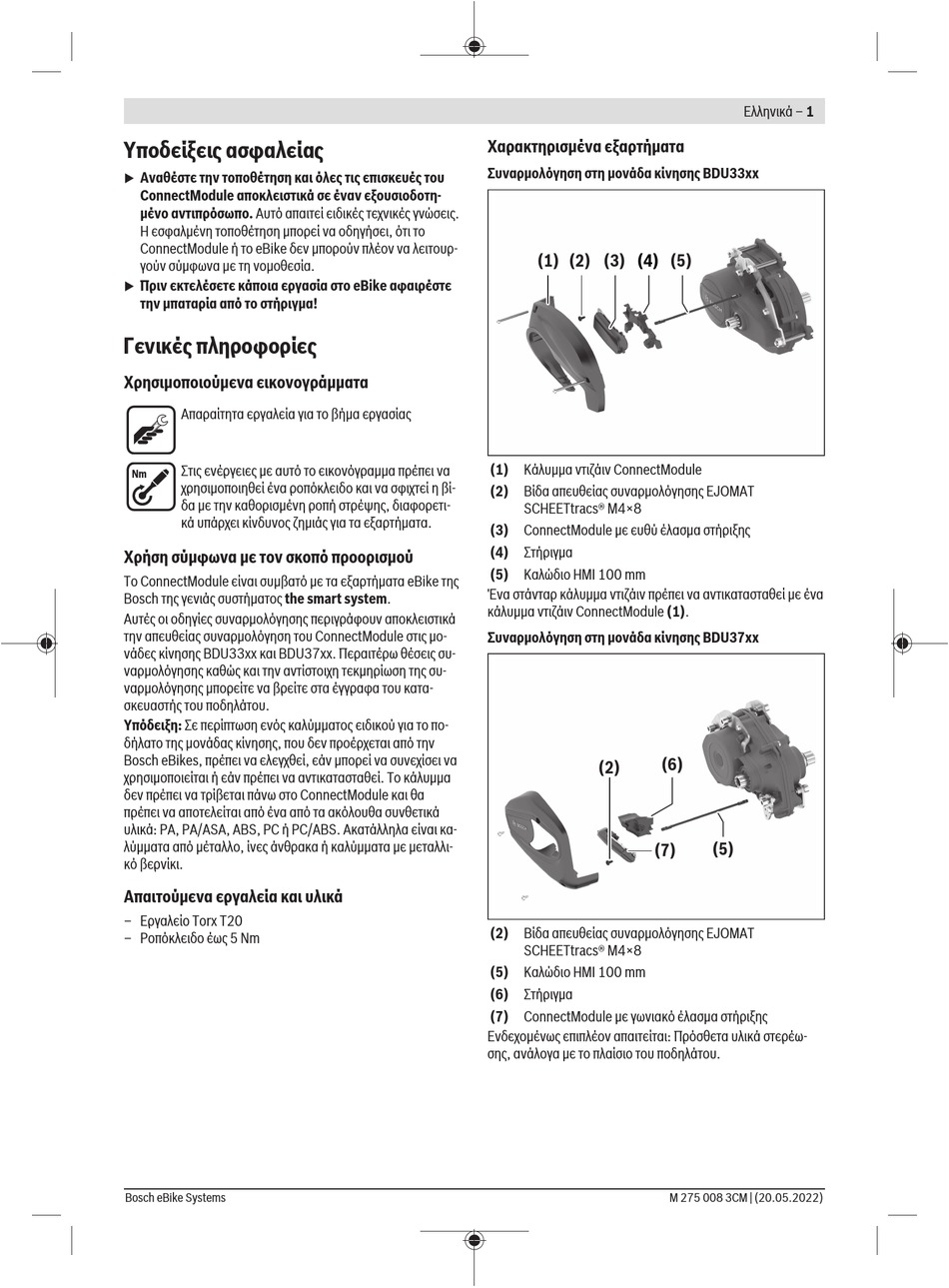

Υποδείξεις Ασφαλείας; Γενικές Πληροφορίες - Bosch ConnectModule BCM3100 Montageanleitung

Υποδείξεις ασφαλείας
Αναθέστε την τοποθέτηση και όλες τις επισκευές του
u
ConnectModule αποκλειστικά σε έναν εξουσιοδοτη-
μένο αντιπρόσωπο. Αυτό απαιτεί ειδικές τεχνικές γνώσεις.
Η εσφαλμένη τοποθέτηση μπορεί να οδηγήσει, ότι το
ConnectModule ή το eBike δεν μπορούν πλέον να λειτουρ-
γούν σύμφωνα με τη νομοθεσία.
Πριν εκτελέσετε κάποια εργασία στο eBike αφαιρέστε
u
την μπαταρία από το στήριγμα!
Γενικές πληροφορίες
Χρησιμοποιούμενα εικονογράμματα
Απαραίτητα εργαλεία για το βήμα εργασίας
Στις ενέργειες με αυτό το εικονόγραμμα πρέπει να
Nm
χρησιμοποιηθεί ένα ροπόκλειδο και να σφιχτεί η βί-
δα με την καθορισμένη ροπή στρέψης, διαφορετι-
κά υπάρχει κίνδυνος ζημιάς για τα εξαρτήματα.
Χρήση σύμφωνα με τον σκοπό προορισμού
Το ConnectModule είναι συμβατό με τα εξαρτήματα eBike της
Bosch της γενιάς συστήματος the smart system.
Αυτές οι οδηγίες συναρμολόγησης περιγράφουν αποκλειστικά
την απευθείας συναρμολόγηση του ConnectModule στις μο-
νάδες κίνησης BDU33xx και BDU37xx. Περαιτέρω θέσεις συ-
ναρμολόγησης καθώς και την αντίστοιχη τεκμηρίωση της συ-
ναρμολόγησης μπορείτε να βρείτε στα έγγραφα του κατα-
σκευαστής του ποδηλάτου.
Υπόδειξη: Σε περίπτωση ενός καλύμματος ειδικού για το πο-
δήλατο της μονάδας κίνησης, που δεν προέρχεται από την
Bosch eBikes, πρέπει να ελεγχθεί, εάν μπορεί να συνεχίσει να
χρησιμοποιείται ή εάν πρέπει να αντικατασταθεί. Το κάλυμμα
δεν πρέπει να τρίβεται πάνω στο ConnectModule και θα
πρέπει να αποτελείται από ένα από τα ακόλουθα συνθετικά
υλικά: PA, PA/ASA, ABS, PC ή PC/ABS. Ακατάλληλα είναι κα-
λύμματα από μέταλλο, ίνες άνθρακα ή καλύμματα με μεταλλι-
κό βερνίκι.
Απαιτούμενα εργαλεία και υλικά
– Εργαλείο Torx T20
– Ροπόκλειδο έως 5 Nm
Bosch eBike Systems
Χαρακτηρισμένα εξαρτήματα
Συναρμολόγηση στη μονάδα κίνησης BDU33xx
(1) (2) (3) (4)
(1) Κάλυμμα ντιζάιν ConnectModule
(2) Βίδα απευθείας συναρμολόγησης EJOMAT
SCHEETtracs® M4×8
(3) ConnectModule με ευθύ έλασμα στήριξης
(4) Στήριγμα
(5) Καλώδιο HMI 100 mm
Ένα στάνταρ κάλυμμα ντιζάιν πρέπει να αντικατασταθεί με ένα
κάλυμμα ντιζάιν ConnectModule (1).
Συναρμολόγηση στη μονάδα κίνησης BDU37xx
(6)
(2)
(7)
(2) Βίδα απευθείας συναρμολόγησης EJOMAT
SCHEETtracs® M4×8
(5) Καλώδιο HMI 100 mm
(6) Στήριγμα
(7) ConnectModule με γωνιακό έλασμα στήριξης
Ενδεχομένως επιπλέον απαιτείται: Πρόσθετα υλικά στερέω-
σης, ανάλογα με το πλαίσιο του ποδηλάτου.
Ελληνικά – 1
(5)
(5)
M 275 008 3CM | (20.05.2022)
