Wskazówka: Aby uniknąć zakłóceń elektrycznych, poszcze-
gólne żyły przewodu akumulatora (14) nie mogą rozchodzić
się w różne strony. W tym celu należy ew. odłączyć przewód
akumulatora od jednostki napędowej (17), skręcić żyły mak-
symalnie o jeden obrót i ponownie podłączyć przewód aku-
mulatora lub połączyć poszczególne żyły ze sobą za pomocą
opaski zaciskowej lub taśmy samoprzylepnej.

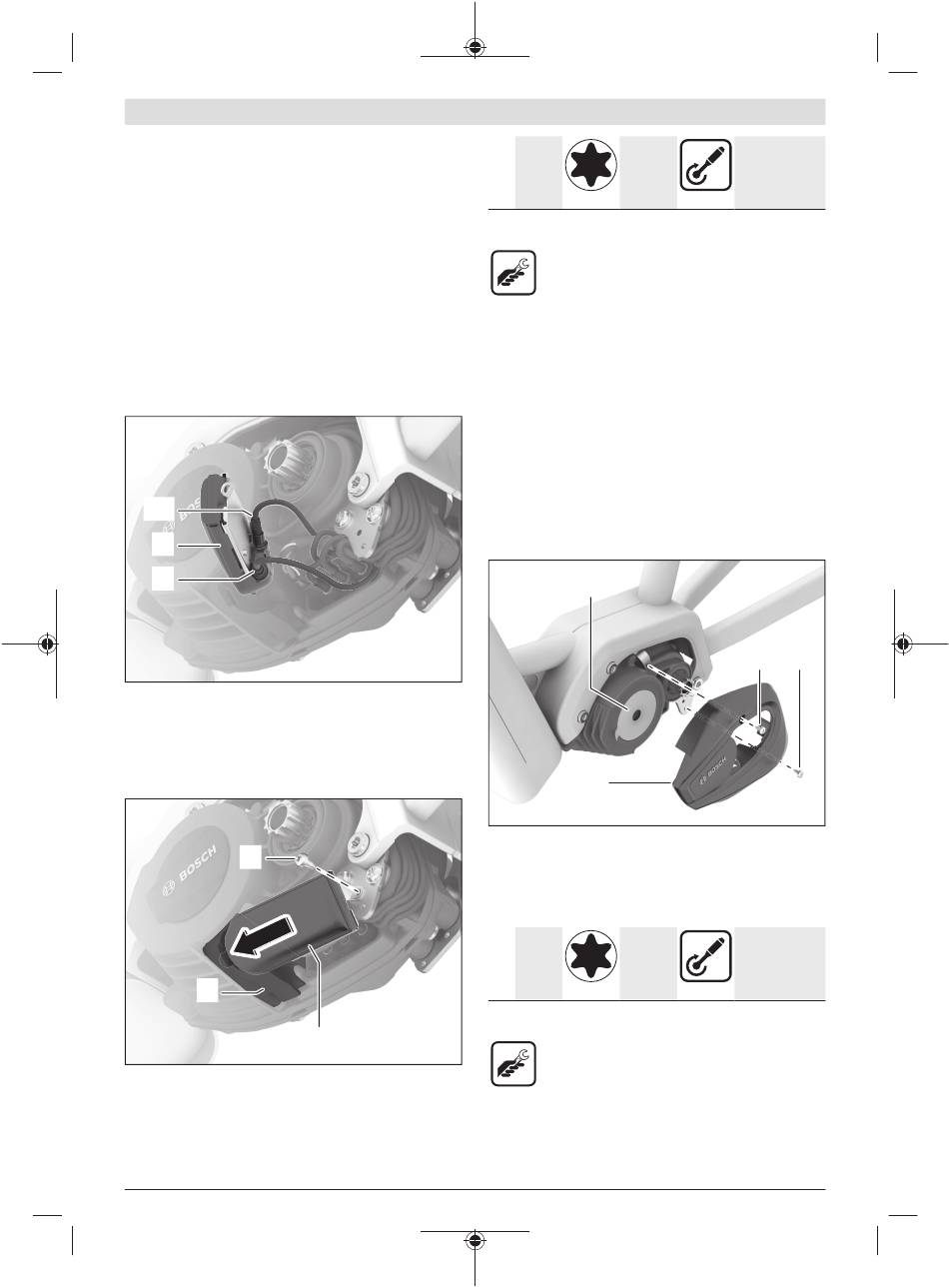

Wyjąć przewód (12) panelu sterowania / uchwytu wyświe-
tlacza na jednostce napędowej (17) z przyłącza (11).
Podłączyć przewód HMI (5) do zwolnionego przyłącza (11).
Poprowadzić przewód HMI (5) do dołu, w taki sposób, aby
ściśle przylegał do pozostałych przewodów. Jeśli to możli-
we, poprowadzić przewód HMI do dołu przed przewodem
akumulatora (14), a dalej za wszystkimi pozostałymi prze-
wodami.
(12)
(7)
(5)
Podłączyć przewód HMI (5) do ConnectModule (7) – przyłą-
cze 1.
Podłączyć przewód (12) panelu sterowania / uchwytu wy-
świetlacza do ConnectModule (7) – przyłącze 2.
Montaż ConnectModule
(2)
(6)
Wsunąć ConnectModule (7) w uchwyt (6).
Przykręcić ConnectModule za pomocą śruby do montażu
bezpośredniego (2) do płytki wspornikowej jednostki napę-
dowej.
Bosch eBike Systems
(7)
1× M4×8 Torx T20
łeb
grzybko-
wy
A) Pierwszy montaż
B) Kolejny montaż
– Narzędzie Torx T20
– Klucz dynamometryczny
Wskazówka: W przypadku rowerów elektrycznych, w któ-
rych jednostka napędowa jest zamontowana bez płytek
wspornikowych bezpośrednio na ramie, ConnectModule na-
leży przykręcić zgodnie z zaleceniami producenta roweru.
Mogą być potrzebne ew. dodatkowe części producenta ro-
weru. Należy przestrzegać wskazówek producenta rowe-
ru.
Wskazówka: Uważać na to, aby nie przytrzasnąć przewo-
dów i aby nie ocierały się one o ostre krawędzie.
Montaż lewej osłony dekoracyjnej
Wskazówka: W przypadku indywidualnej dla danego roweru
osłony jednostki napędowej należy sprawdzić, czy będzie
możliwe jej dalsze używanie czy też należy ją wymienić.
(17)
(9)
Zawiesić osłonę dekoracyjną (9) na przednim żeberku jed-
nostki napędowej (17) a następnie przyłożyć tylną część
osłony dekoracyjnej.
Zamocować osłonę dekoracyjną (9) za pomocą obu wykrę-
conych uprzednio śrub (8).
2× M4×8 Torx T20
łeb
grzybko-
wy
A) Pierwszy montaż
B) Kolejny montaż
– Narzędzie Torx T20
– Klucz dynamometryczny
Polski – 5
A)
5 Nm
Nm
B)
4 Nm
(8) (8)
A)
3,0 ± 0,5 Nm
Nm
B)
2,0 ± 0,5 Nm
