Bosch ConnectModule BCM3100 Montageanleitung Seite 40

Nederlands – 2

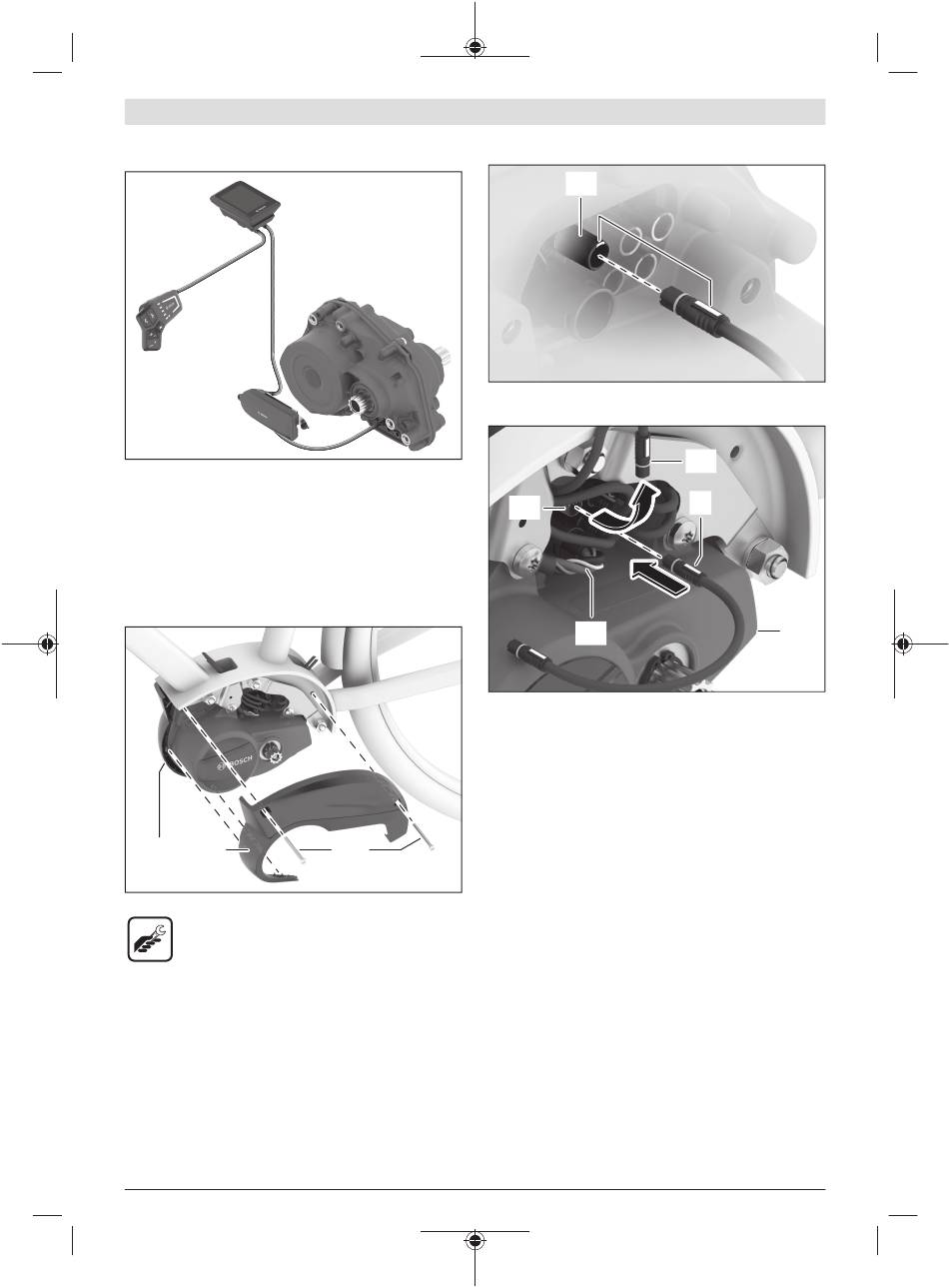

Aansluitprincipe
De ConnectModule wordt elektrisch op de leiding tussen de
bedieningseenheid/displayhouder en de aandrijfeenheid
aangesloten.
Montage aan aandrijfeenheid
BDU33xx
De linker design-afdekking demonteren
(10) (9)
Draai beide schroeven (8) los en verwijder ze.
– Torx-T20-gereedschap
De linker design-afdekking (9) zit op 2 plaatsen in de rechter
design-afdekking (10) vastgeklikt. Trek de linker design-af-
dekking voorzichtig los.
M 275 008 3CM | (20.05.2022)
De HMI-kabel aansluiten
Aanwijzing: Let bij het aansluiten van de kabels op de kleur-
codering en de stand van de stekkers en de bussen.
(11)
Trek de kabel (12) van de bedieningseenheid/displayhouder
van de aandrijfeenheid (13) van de aansluiting (11) los.
Sluit de HMI-kabel (5) aan op de vrijgekomen aanslui-
ting (11).
Aanwijzing: Om elektrische storingen te voorkomen, mogen
de afzonderlijke leidingen van de accukabel (14) niet uit-
waaieren. Trek hiervoor evt. de accukabel van de aandrijf-
eenheid (13) los, draai de accukabel maximaal één omwen-
(8)
teling en sluit de accukabel weer aan of bindt de afzonderlij-
ke leidingen samen met een kabelbinder of een stuk tape.
(11)
(12)
(5)
(14)
Bosch eBike Systems
(13)
