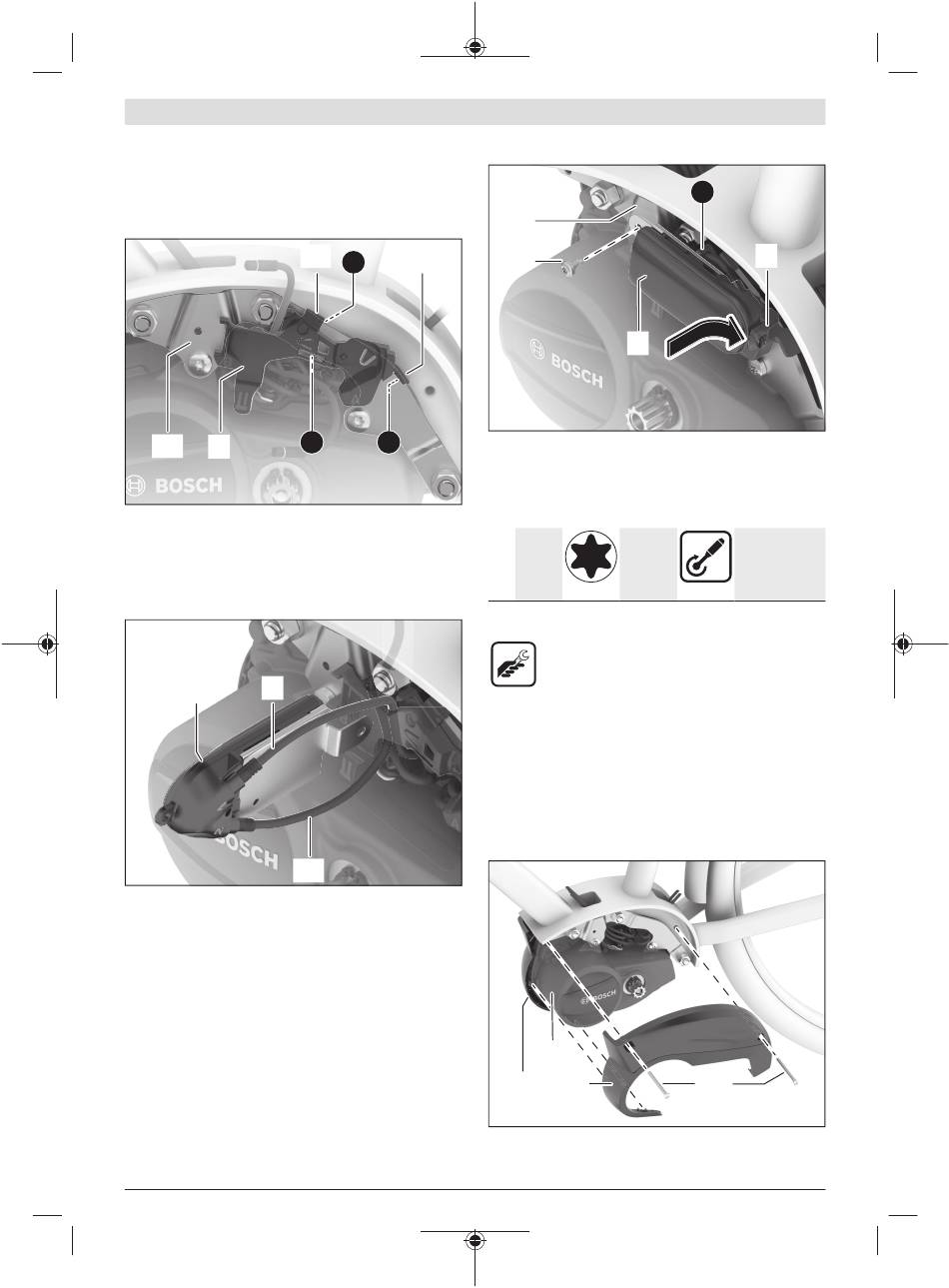

Hållaren (4) är anpassad till konturen på
monteringsplattan (15).
Sätt hållaren (4) med de båda krokarna (16) i
monteringsplattans övre kant.
För HMI-kabeln (5) uppåt bakom hållaren (4) som på bilden.
(16)
(15)
(4)
Rikta in hållaren (4) så att de båda krokarna (16) ligger
parallellt med monteringsplattans övre kant ➊.
Tryck hållaren mot monteringsplattan så att hållaren hakar
fast i monteringsplattans undre kant ➋.

Ansluta kablarna

(3) (5)
(12)
Anslut HMI-kabeln (5) till ConnectModule (3) vid
anslutningen 1.
Anslut styr-reglagets/displayhållarens kabel (12) på
ConnectModule (3) till anslutningen 2.
Bosch eBike Systems
(16)
1
2 1
Montera ConnectModule
(15)
(2)
(3)
Tryck in HMI-kabeln (5) upptill på hållaren (4) i
kabelhållaren ➌.
Sätt in ConnectModule (3) i hållaren (4).
Skruva fast ConnectModule (3) med
direktmonteringsskruven (2) till monteringsplattan (15).
1× M4×8 Torx T20
kullerför-
sänkt
huvud
A) Första montering
B) Efterföljande montering
– Torx-T20-verktyg
– Vridmomentsnyckel
Observera: se till att kablarna inte blir klämda eller skaver
mot vassa kanter.
Montera ConnectModule-designskyddet
Observera: med monterad ConnectModule måste standard-
designskyddet tas bort och ett ConnectModule-designskydd
monteras. Vid ett cykelspecifikt skydd på drivenheten måste
man kontrollera om detta kan fortsätta att användas eller
måste bytas ut.
(13)
(10) (1)
Svensk – 3
3
(4)
A)
5 Nm
Nm
B)
4 Nm
(8)
