Bosch rexroth CKK Anleitung

Compactmodule
Vorschau ausblenden Andere Handbücher für rexroth CKK:
Inhaltsverzeichnis

Werbung

Quicklinks

Compactmodule CKK/CKR
R320103178/2021-04
(DE)
Anleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Bosch rexroth CKK

Inhaltszusammenfassung für Bosch rexroth CKK

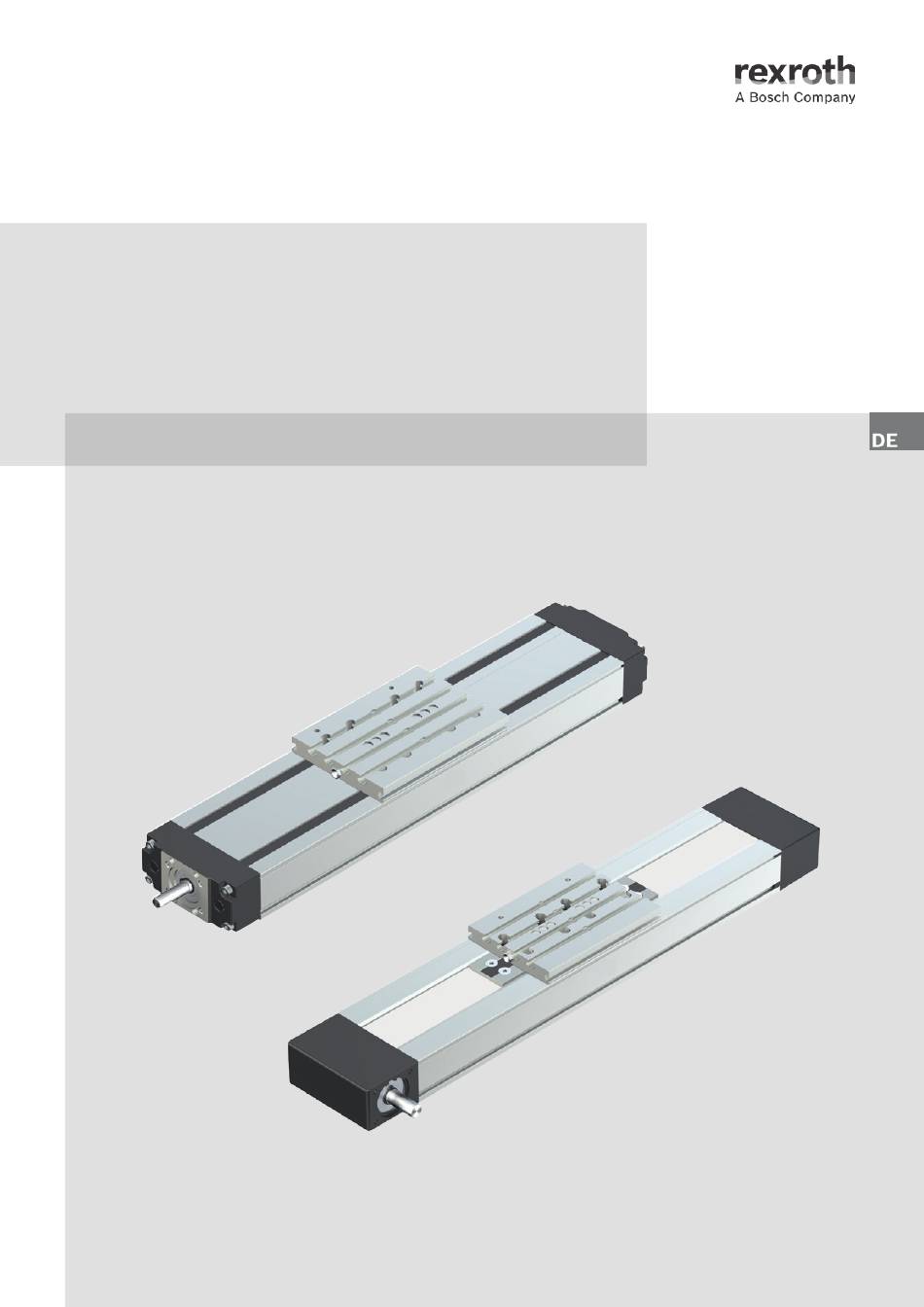

  • Seite 1 Compactmodule CKK/CKR R320103178/2021-04 (DE) Anleitung...
  • Seite 2 Produkte einem natürlichen Verschleiß- und Alterungsprozess unterliegen. © Alle Rechte bei Bosch Rexroth AG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Auf der Titelseite ist eine Beispielkonfiguration abgebildet. Das ausgelieferte Produkt kann daher von der Abbildung abweichen.

  • Seite 3: Inhaltsverzeichnis

    Bosch Rexroth AG R320103178/2021-04 CKK/CKR Inhalt 1 Zu dieser Anleitung ................. 4 1.1 Gültigkeit der Dokumentation ............4 1.2 Erforderliche und ergänzende Dokumentationen ......4 1.3 Darstellung von Informationen ............4 2 Anbauteile Übersicht ................7 3 Montage Kundenaufbau und Produkt am Unterbau befestigen ....8 3.1 Verbindungsplatte montieren ............

  • Seite 4: Zu Dieser Anleitung

    Bosch Rexroth AG CKK/CKR R320103178/2021-04 Zu dieser Anleitung Gültigkeit der Dokumentation Diese Dokumentation gilt für folgende Produkte: • Compactmodule CKK/CKR gemäß Katalog „Compactmodule CKK/CKR“ Diese Dokumentation richtet sich an Monteure, Bediener und Anlagenbetreiber. Diese Dokumentation enthält wichtige Informationen, um das Produkt sicher und sachgerecht zu montieren, zu bedienen, zu warten, zu demontieren und einfache Störungen selbst zu beseitigen.
  • Seite 5 Bosch Rexroth AG R320103178/2021-04 CKK/CKR Sicherheitshinweise sind wie folgt aufgebaut: SIGNALWORT Art der Gefahr! Folgen bei Nichtbeachtung. Maßnahme zur Gefahrenabwehr. • Warnzeichen: macht auf die Gefahr aufmerksam • Signalwort: gibt die Schwere der Gefahr an • Art der Gefahr: benennt die Art oder Quelle der Gefahr •...

  • Seite 6: Abkürzungen

    Bosch Rexroth AG CKK/CKR R320103178/2021-04 Die folgenden Symbole kennzeichnen Hinweise, die nicht sicherheitsrelevant sind, jedoch die Verständlichkeit der Dokumentation erhöhen. 1.3.3 Abkürzungen In dieser Dokumentation werden folgende Abkürzungen verwendet: Tabelle 3: Abkürzungen und Begriffsdefinitionen Abkürzung Einheit Bedeutung BASA (–) Kugelgewindetrieb (–)

  • Seite 7: Anbauteile Übersicht

    Bosch Rexroth AG R320103178/2021-04 CKK/CKR Anbauteile Übersicht Auf Wunsch können folgende Komponenten bei der Bosch Rexroth AG einsatzfertig montiert werden. Nachträgliche Montage ist jederzeit möglich. Die beiden Schaltsysteme können nicht gemeinsam auf einer Seite montiert werden! 1 Dose mit Stecker 7 Kabelkanal 2 Magnetischer Sensor;...

  • Seite 8: Montage Kundenaufbau Und Produkt Am Unterbau Befestigen

    Bosch Rexroth AG CKK/CKR R320103178/2021-04 Montage Kundenaufbau und Produkt am Unterbau befestigen Verbindungsplatte montieren Verbindungsplatten (1) können jederzeit nachträglich bei den Schmiervarianten LSS und LPG montiert werden. Abmessungen und Materialnummern ! Katalog „Compactmodule“. Bei Nachschmierung über Verbindungsplatte: Verbindungsplatte vor der Montage vollständig mit Fett füllen ! „Schmierung“.

  • Seite 9: Montage Kundenaufbau Am Tischteil

    Bosch Rexroth AG R320103178/2021-04 CKK/CKR Montage Kundenaufbau am Tischteil Mit Federn können die Nutensteine leichter positioniert werden. Compactmodule ohne Verbindungsplatte Compactmodule mit Verbindungsplatte Fig. 3: Tischteilaufbauten montieren 1 Zylinderschrauben 8.8 (mit Anziehdrehmoment M festziehen) 2 Zylinderstifte 3 Zentrierringe 4 Nutensteine...

  • Seite 10: Compactmodule Am Unterbau Befestigen

    Bosch Rexroth AG CKK/CKR R320103178/2021-04 Compactmodule am Unterbau befestigen HINWEIS Lösen oder Verspannen des Produkts durch falsche Befestigung! Schäden am Produkt. Produkt mit den empfohlenen Befestigungselementen befestigen. Produkt nie an den Endplatten/Traversen (1) befestigen oder unterstützen. Tragendes Teil ist der Haupkörper.

  • Seite 11: Befestigungszubehör

    Bosch Rexroth AG R320103178/2021-04 CKK/CKR 3.3.2 Befestigungszubehör Spannstücke Spannstücke Empfohlene Anzahl an Spannstücken: ▶ Typ 1: 6/3 Stück pro Meter und Seite ▶ Typ 2: 4 Stück pro Meter und Seite ▶ Typ 3: 3 Stück pro Meter und Seite ▶...

  • Seite 12: Schaltsystem

    Bosch Rexroth AG CKK/CKR R320103178/2021-04 Schaltsystem HINWEIS Kollision durch fehlerhafte Montage des Schaltsystems! Schäden an Produkt, Anschlusskonstruktion und Werkstücken. Voraussetzung für den Einbau des Schaltsystems ist die Befestigung des Produkts. Das gesamte Schaltsystem auf einer Seite des Produkts befestigen. Tischteil von Hand verfahren, um eventuelle Kollision mit dem Tischteil oder montiertem Werkstück zu prüfen.

  • Seite 13: Dose Montieren

    Bosch Rexroth AG R320103178/2021-04 CKK/CKR Dose montieren Einbaulage: Je nach Erfordernissen sind verschiedene Montagevarianten von Dose und Stecker möglich. Dose am Hauptkörper befestigen Nicht vorgebohrte Dichtungen (2) mit Löchern für die Kabel versehen. Alle Kabel durch Druckschraube (1), Dichtung (2), Dosengehäuse (3), Korkdichtung (4) fädeln. Dabei gewünschte Anschlussposition (5) des Steckers (11) beachten.

  • Seite 14: Magnetischer Sensor Mit Freiem Leitungsende

    Bosch Rexroth AG CKK/CKR R320103178/2021-04 Magnetischer Sensor mit freiem Leitungsende Schalterbetätigung erfolgt über Magneten im Tischteil. 4.2.1 Befestigungskanal montieren Hinweise am Kapitelanfang beachten Länge des Befestigungskanals (1) ausmessen. Befestigungskanal absägen und entgraten. Wenn nötig zusätzliches Befestigungsgewinde M 2,5 (3) herstellen.

  • Seite 15: Magnetischer Sensor Montieren

    Bosch Rexroth AG R320103178/2021-04 CKK/CKR 4.2.2 Magnetischer Sensor montieren Fig. 8 zeigt CKR; für CKK ist die Montage identisch. Sensor (1) in den Befestigungskanal (2) so einschieben, dass der Gewindestift (3) am Sensor (1) nach außen zeigt. Schaltpunkt einstellen ! 4.5 Sensor mit Gewindestift fixieren.

  • Seite 16: Magnetischer Sensor Mit Stecker

    Bosch Rexroth AG CKK/CKR R320103178/2021-04 Magnetischer Sensor mit Stecker Schalterbetätigung erfolgt über Magneten im Tischteil. Fig. 7 zeigt CKK; für CKR ist die Montage identisch. 4.3.1 Magnetischen Sensor montieren Zur Befestigung der Sensoren (1) wird eine Schalterplatte (2) benötigt. Die mitgelieferten Kabelhalter (3) können zur Kabelfixierung verwendet werden.

  • Seite 17: Mechanische- Und Induktive Schalter, Kabelkanal Am Ckk/Ckr-200

    Bosch Rexroth AG R320103178/2021-04 CKK/CKR Mechanische- und induktive Schalter, Kabelkanal am CKK/CKR-200 Schalterbetätigung erfolgt ausschließlich über Schaltwinkel unter Verwendung der Verbindungsplatte. Fig. 10 zeigt CKR; für CKK ist die Montage identisch. 4.4.1 Schaltwinkel montieren Schaltwinkel (1) an der Verbindungsplatte festschrauben.

  • Seite 18: Kabelkanal Am Hauptkörper Befestigen

    Bosch Rexroth AG CKK/CKR R320103178/2021-04 4.4.4 Kabelkanal am Hauptkörper befestigen Erforderliche Länge des Kabelkanals ausmessen. Dabei Lage der Schalter und der Dose berücksichtigen. Kabelkanal absägen und entgraten. Freisparung für Kabeldurchgänge (1) herstellen. Wenn die vorhandenen Befestigungsbohrungen (2) nicht ausreichen (alle 300 mm), zusätzliche Befestigungsbohrungen M3 herstellen.

  • Seite 19: Schalter Verschieben

    Bosch Rexroth AG R320103178/2021-04 CKK/CKR 4.5.2 Schalter verschieben Deckel (1) aus dem Befestigungskanal (2) demontieren. Schalter verschieben, neuen Schaltpunkt einstellen, Schalter mit Gewindestift fixieren ! 4. Deckel wieder einschnappen. Fig. 13: Deckel demontieren Motortyp / Motorkennnung Der Motortyp wird durch zwei Varianten beschrieben: a) zum Beispiel Rexroth Motor MS2N04 b) Motorcode, der die Anschlussgeometrie des Motors beschreibt, z.B.: 14-30-060-3.0-075-M05-008-072...

  • Seite 20: Antrieb Ckk

    Bosch Rexroth AG CKK/CKR R320103178/2021-04 Antrieb CKK HINWEIS Zu hohes Drehmoment und zu hohe Drehzahl durch Nicht-Einhalten der Grenzwerte! Verspannungen bei der Motormontage durch das Motorgewicht vermeiden! Schäden am Produkt. Angegebene Grenzwerte einhalten. Technische Daten und Grenzwerte ! Katalog. Motor mit Flansch und Kupplung montieren 6.1.1...
  • Seite 21 Bosch Rexroth AG R320103178/2021-04 CKK/CKR 6.1.2 CKK-110 / CKK-145 Hinweise am Kapitelanfang beachten Kupplungshälften (5) (Elastomerkupplung) auf den Antriebszapfen (2) des Linearsystems (LS) und des Motors (M) stecken. Abstände A nach Tabelle 6 einstellen. Schrauben der Kupplungshälften mit Anziehdrehmoment M ! Tabelle 4 festziehen.
  • Seite 22 Bosch Rexroth AG CKK/CKR R320103178/2021-04 6.1.3 CKK-070/-200 Hinweise am Kapitelanfang beachten Flansch (1) in/an die Zentrierung des Linearsystems (LS) stecken und festschrauben. Metallbalgkupplung (2) in den Flansch auf den Spindelzapfen (3) des Linearsystems (LS) einstecken. Maß A oder B einstellen ! Tabelle 4.
  • Seite 23 Bosch Rexroth AG R320103178/2021-04 CKK/CKR Tabelle 4: Maße A /B₂/C₂ für Motormontage mit Flansch und Kupplung und Anziehdrehmoment Maße (mm) (Nm) ±0,1 ±0,1 ±0,1 MS2N03-B; MSK030 M3: 1,7 M4: 3,5 MSM019 10,0 M2,5: 1 – -070 – MSM031B M3: 1,7 M4: 3,5 08-18-030-2.5-046-M04-007-040...

  • Seite 24: Motor Mit Riemenvorgelege Montieren

    Bosch Rexroth AG CKK/CKR R320103178/2021-04 Motor mit Riemenvorgelege montieren Hinweise am Kapitelanfang beachten Gehäuse montieren Gehäuse (1) des Riemen- vorgeleges am Linearsystems (LS) anschrauben. Erstes Riemenrad montieren Riemenrad (2) mit Bordscheiben, aufgelegtem Riemen und Spannsatz (3) (! 6.2.1) auf den Spindelzapfen (4) vormontieren.

  • Seite 25: Spannsätze Befestigen

    Bosch Rexroth AG R320103178/2021-04 CKK/CKR Zweites Riemenrad und Motor bei i = 1,5 oder i = 2 montieren Riemenrad (1) und Spannsatz (2) (! 6.2.1) auf den Motor- zapfen stecken. Abstand C einstellen ! Tabelle 6. Spannsatz befestigen ! 6.2.1 Motor (5) mit den beiden Motorleisten (3) möglichst...

  • Seite 26: Riemen Spannen

    Bosch Rexroth AG CKK/CKR R320103178/2021-04 6.2.2 Riemen spannen HINWEIS Bruch des Antriebzapfens am Produkt oder Motor durch zu hohe Zahnriemenvorspannung! Schäden am Produkt. Zulässige Grenzwerte beachten! Geeignete Schrauben (2) durch z.B eine Spannleiste (3) in die beiden Motorleisten (1) einschrauben.
  • Seite 27 Bosch Rexroth AG R320103178/2021-04 CKK/CKR Tabelle 6: Maße A/B/C für Motormontage mit Riemenvorgelege Übersetzung Maße (mm) – MS2N03-B; MSK030 – – MSM019B – -070 – MSM031B – – 08-18-030-2.5-046-M04-007-040 – – 09-20-040-2.5-063-M05-010-055 – – MS2N03-B; MSK030 – -090 – MSM031B –...

  • Seite 28: Antrieb Ckr

    Bosch Rexroth AG CKK/CKR R320103178/2021-04 Antrieb CKR HINWEIS Zu hohes Drehmoment und zu hohe Drehzahl durch Nicht-Einhalten der Grenzwerte! Schäden am Produkt. Angegebene Grenzwerte einhalten. Verspannungen bei der Motormontage durch das Motorgewicht vermeiden! Schäden am Produkt. Motor in vertikaler Lage einbauen.

  • Seite 29: Motor Montieren/Direktmontage (I=1)

    Bosch Rexroth AG R320103178/2021-04 CKK/CKR Übersicht Fortsetzung Seite 9: 3.3 Zweiter Zapfen beim CKR-070, -090, -110, -145 Bei Ausführung des Endkopfes Antrieb (1) mit Klemmnabe oder für Getriebeanbau steht ein zweiter Bei Ausführung des Endkopfes Antrieb (1) mit Klemmnabe oder für Getriebeanbau steht ein zweiter Antriebszapfen ...

  • Seite 30: Getriebeanbau Ckr-070/-090/-145/-200 (Pg090)

    Bosch Rexroth AG CKK/CKR R320103178/2021-04 Getriebeanbau CKR-070/-090/-145/-200 (PG090) Hinweise am Kapitelanfang beachten Linearsystem (1) so drehen, dass die Klemmnabe (3) nach oben zeigt. Flansch (4) mit Befestigungsschrauben (5) am Endkopf (2) befestigen. Falls Hülse (7) vorhanden, diese so in Klemmnabe (3) einlegen, dass die Schlitze in die gleiche Richtung zeigen.

  • Seite 31: Getriebeanbau Ckr-200 (Pg120)

    Bosch Rexroth AG R320103178/2021-04 CKK/CKR Getriebeanbau CKR-200 (PG120) Hinweise am Kapitelanfang beachten Linearsystem (1) so drehen, dass die Klemmnabe (3) nach oben zeigt. Adapterflansch (5) mit Befestigungsschrauben (4) am Endkopf (2) befestigen. Flansch (6) mit Befestigungsschrauben (7) am Adapterflansch (5) befestigen.

  • Seite 32: Zahnriemen Spannen (Ckr)

    Bosch Rexroth AG CKK/CKR R320103178/2021-04 Zahnriemen spannen (CKR) Schrauben (1) und Abdeckung (2) von der Linearachse entfernen Gewindestift (3) lösen (außer CKR-070) Durch Anziehen der Spannelemente (4) wird die Vorspannung im Zahnriemen erzeugt. Hierbei die Vorspannkraft mit dem Frequenzmessgerät durch Einstellen der Frequenz f nach Vorgabe des Herstellers aufbringen.

  • Seite 33: Schmierung

    Bosch Rexroth AG R320103178/2021-04 CKK/CKR Schmierung WARNUNG Führen Sie niemals Wartungsarbeiten an laufenden Maschinen durch. Sichern Sie die Anlage während der Wartungsarbeiten gegen Wiederanlauf und unbefugte Benutzung. Dieses Kapitel beschreibt die Grund- und Nachschmierung des Linearsystems durch den Kunden, falls diese nicht durch den Hersteller durchgeführt worden ist.

  • Seite 34: Schmiermittel

    Bosch Rexroth AG CKK/CKR R320103178/2021-04 Schmiermittel Tabelle 7: Schmiermittel Schmierausführung Größe CKx-110, -145, -200 CKx-070, -090 CKx-110, -145, -200 CKx-070, -090 Grundschmierung Dynalub 510 Dynalub 520 Konserviert, Grundschmierung erforderlich Konsistenzklasse NLGI 2 (DIN 51818) NLGI 00 (DIN51818) Kennzeichnung KP2K-20 (DIN 51825) GP00K-20 (DIN 51826) Schmierung über...
  • Seite 35 Bosch Rexroth AG R320103178/2021-04 CKK/CKR CKx-090, -110, -145, -200 CKx-090, -110, -145, -200 Grundschmierung erforderlich Grundschmierung erforderlich NLGI 00 (DIN51818) GP00K-20 (DIN 51826) • nur mit Einleitungs-Verbrauchsschmieranlage über • nur mit Einleitungs-Verbrauchsschmieranlage über Kolbenverteiler Kolbenverteiler • kleinste zulässige Kolbenverteilergröße: • kleinste zulässige Kolbenverteilergröße:...

  • Seite 36: Schmierausführung Lss / Lpg

    Bosch Rexroth AG CKK/CKR R320103178/2021-04 Schmierausführung LSS / LPG 8.3.1 Lage der Schmierbohrungen im Hauptkörper (CKK) Im Hauptkörper der Compactmodule sind bei Ausführung ohne Verbindungsplatte auf jeder Seite Bohrungen vorhanden, durch die die Schmiernippel des Tischteils erreicht werden können. Es reicht aus alle Schmiernippel auf einer Seite zu schmieren.

  • Seite 37: Lage Der Schmierbohrungen Im Hauptkörper (Ckr)

    Bosch Rexroth AG R320103178/2021-04 CKK/CKR 8.3.2 Lage der Schmierbohrungen im Hauptkörper (CKR) Im Hauptkörper der Compactmodule sind bei Ausführung ohne Verbindungsplatte auf jeder Seite Bohrungen vorhanden, durch die die Schmiernippel des Tischteils erreicht werden können. Es reicht aus alle Schmiernippel auf einer Seite zu schmieren.

  • Seite 38: Lage Der Schmierbohrungen Im Tischteil (Ckk)

    Bosch Rexroth AG CKK/CKR R320103178/2021-04 8.3.3 Lage der Schmierbohrungen Im Tischteil (CKK) Schmieranschlüsse für Tischteilaufbauten für Schmierausführungen LSS/LPG Die Schmieranschlüsse sind bei Lieferung mit Gewindestift(e) verschlossen. Zur Verwendung der Schmieran- schlüsse Gewindestift(e) S oder S enfernen. Anschlussmaße und O-Ringe siehe Zeichnung und Tabelle.

  • Seite 39: Lage Der Schmierbohrungen In Der Verbindungsplatte (Ckr)

    Bosch Rexroth AG R320103178/2021-04 CKK/CKR 8.3.5 Lage der Schmierbohrungen im Tischteil (CKR) Schmieranschlüsse für Tischteilaufbauten für Schmierausführungen LSS/LPG Die Schmieranschlüsse sind bei Lieferung mit einem Gewindestift verschlossen. Zur Verwendung des Schmieran- schlusses ist der Gewindestift S zu entfernen. Anschlussmaße und O-Ringe siehe Tabelle.

  • Seite 40: Erstschmierung

    Bosch Rexroth AG CKK/CKR R320103178/2021-04 Erstschmierung Hinweise zur Schmierung beachten ! Anleitung R320103152 Kapitel Schmierung Übersicht Schmierausführungen ! 8.1 Schmiermittel ! 8.2 Betriebsbedingungen beachten ! 10.3 8.4.1 Erstschmierung Die Erstschmierung kann wahlweise über Schmierbohrungen im Hauptkörper, Tischteilaufbauten sowie über die Verbindungsplatte erfolgen.
  • Seite 41 Bosch Rexroth AG R320103178/2021-04 CKK/CKR 8.4.2 Tabelle 14: Erstbefettung CKK/CKR CKK/CKR Mindest-Impulsmenge Erstschmiermenge Schmieranschluss CKK-090-NN-1 CKK-110-NN-1 CKK-145-NN-1 CKK-200-NN-1 CKR-090-NN-1 — CKR-110-NN-1 — CKR-145-NN-1 — CKR-200-NN-1 — Kleinste zulässige Kolbenverteilergröße (Mindest-Impulsmenge) pro Anschluss bei Fließfett der NLGI-Klasse 00 (cm 8.4.3 Tabelle 15:...

  • Seite 42: Nachschmierung

    Bosch Rexroth AG CKK/CKR R320103178/2021-04 Nachschmierung Hinweise zur Schmierung beachten ! Anleitung R320103152 Kapitel Schmierung Übersicht Schmierausführungen ! 8.1 Schmiermittel ! 8.2 Nachschmierintervalle ! 8.6 / 8.7 Betriebsbedingungen beachten ! 10.3 Verwendung von Dynalub 520 (NLGI00) anstelle von Dynalub 510 (NLGI2): Das Nachschmierintervall beträgt 75% vom Standard-Nachschmierintervall Linearsysteme mit der Standardbefettung 520 (NGLI 00) dürfen nicht mit 510 (NGLI 2) befettet werden!
  • Seite 43 Bosch Rexroth AG R320103178/2021-04 CKK/CKR 8.5.2 Tabelle 18: Nachschmiermenge CKK/CKR (LCF) CKK/CKR Führung BASA (CKK) Schmiermenge je Schmieranschluss Schmiermenge S1+S2 x P (mm) Schmieranschluss S3 12 x 2 12 x 5 -090-NN-1 12 x 10 16 x 5 16 x 10...

  • Seite 44: Nachschmierintervalle Ckk

    Bosch Rexroth AG CKK/CKR R320103178/2021-04 Nachschmierintervalle CKK Nachschmierintervall: Jeden Schmieranschluss mit der angegebenen Nachschmiermenge nach erreichen der Laufstrecke (s) nachschmieren. Nachschmierintervall der Führung, und des Kugelgewindetriebs (BASA) nach Diagramm. Lastverhältnisse (F /C) getrennt für Führung (F ) und BASA (F ) betrachten Ermittlung des Lastverhältnisses und technische Daten ! Produktkatalog...
  • Seite 45 Bosch Rexroth AG R320103178/2021-04 CKK/CKR 10.000 CKK-200 7.500 CKK-070 / 090 5.000 CKK-110 / 145 3.750 1.500 1.200 1.000 /C → 0,00 0,05 0,10 0,15 0,20 0,25 0,30 Fig. 39: Führung und BASA; Schmierausführungen LCF Führung BASA 5.000 2.500 1.000...

  • Seite 46: Nachschmierintervalle Ckr

    Bosch Rexroth AG CKK/CKR R320103178/2021-04 Nachschmierintervalle CKR Nachschmierintervall: Jeden Schmieranschluss mit der angegebenen Nachschmiermenge nach erreichen der Laufstrecke (s) nachschmieren. CKR-200 Nachschmierintervall der Führung nach Diagramm 20.000 Nach spätestens 2 Jahren muss wegen der Fettalterung nachgeschmiert werden. Lastverhältnisse (F ) betrachten CKR-110 / 145 10.000...
  • Seite 47 Bosch Rexroth AG R320103178/2021-04 CKK/CKR...

  • Seite 48: Austausch Der Dichtungen Der Resist-Abdeckungen Beim Ckk

    Bosch Rexroth AG CKK/CKR R320103178/2021-04 Austausch der Dichtungen der Resist-Abdeckungen beim CKK Demontage Tischteil (1) in die Endlage der Antriebsseite (A) fahren. 4 Bandhalterungen (5) durch Entfernen der Schrauben (6, 7) abziehen. Dichtungen (3) nun in Längsrichtung auf der, dem Tischteil (1) gegenüberliegenden Seite (B), entfernen.
  • Seite 49 Bosch Rexroth AG R320103178/2021-04 CKK/CKR 0 , 5 (4 x) 0 , 5 5 (4x) Fig. 45: Montage Dichtungsprofile...

  • Seite 50: Weitere Informationen

    Bei der Bestellung von Ersatzteilen alle Daten auf dem Typenschild angeben. Bitte wenden Sie sich für die Bestellung von Ersatzteilen an Ihr zuständiges Regionalzentrum der Bosch Rexroth AG. Sie finden es unter www.boschrexroth.com/contact In dringenden Fällen steht Ihnen der Bosch Rexroth Rücksendeadresse:...

  • Seite 51: Baugruppen

    Bosch Rexroth AG R320103178/2021-04 CKK/CKR Baugruppen 12.1 Übersicht CKK Position Bauteil Loslager Rillenkugellager Loslagertraverse Abdeckung Aluminiumabdeckung Spaltdichtung Umlenkstück PU-Band Festlager Schrägkugellager Festlagertraverse Hauptkörper mit Führungsschienen Kugelgewindetrieb (BASA) Tischteil Fig. 46: Übersicht CKK 12.2 Übersicht CKR Position Bauteil Tischteil kurz Tischteil lang...
  • Seite 52 Bosch Rexroth AG Ernst-Sachs-Straße 100 97424 Schweinfurt, Deutschland Tel. +49 9721 937-0 +49 9721 937-275 www.boschrexroth.com Änderungen vorbehalten © Bosch Rexroth AG 2021 Printed in Germany R320103178/2019-04 ersetzt: R320103982 (CKK) R320103051 (CKK/CKR) R320103679 (CKR)
