Bosch ConnectModule BCM3100 Montageanleitung Seite 125

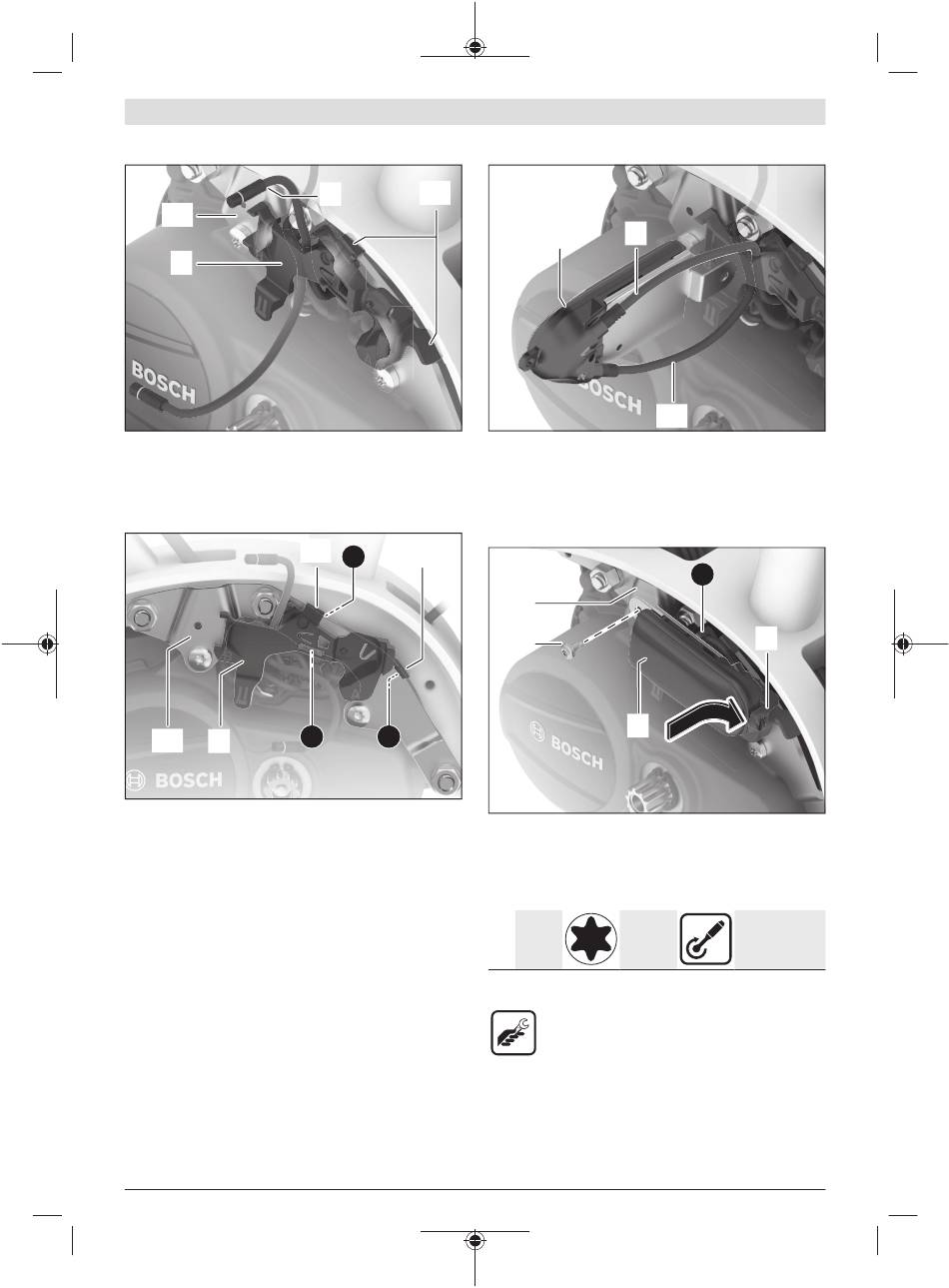

Hoidiku paigaldamine
(15)
(4)
Hoidik (4)on sobitatud montaažiplaadi (15) kontuuriga.
Asetage hoidik (4) mõlema konksuga (16) montaažiplaadi
ülaservale.
Juhtige HMI-kaabel (5) kujutatud viisil hoidiku (4) tagant
üles.
(16)
(15) (4)
Joondage hoidik (4) nii, et mõlemad konksud (16) on samas
tasapinnas montaažiplaadi ülaservaga ➊.
Suruge hoidik vastu montaažiplaati nii, et hoidik fikseerub
montaažiplaadi alaserval ➋.
Bosch eBike Systems
(16)
(5)
(16)
1
2 1
Kaabli ühendamine
(3) (5)
(12)
Ühendage HMI-kaabel (5) ConnectModule'i (3)
ühenduskohaga 1.
Ühendage juhtpuldi/ekraanihoidiku kaabel (12)
ConnectModule'i (3) ühenduskohaga 2.
ConnectModule'i paigaldamine
(15)
(2)
(3)
Suruge HMI-kaabel (5) ülalt hoidiku (4) juurest
kaablijuhikusse ➌.
Asetage ConnectModule (3) hoidikusse (4).
Kinnitage ConnectModule (3) otsemontaažikruviga (2)
montaažiplaadile (15).
1× M4×8 Torx T20
läätspea
A) Esmapaigaldamine
B) Korduvpaigaldamine
– Torx-T20 tööriist
– Pöördemomendivõti
Suunis: Jälgige, et kaablit kinni ei pitsitataks või et ta ei
hõõrduks vastu teravaid servi.
ConnectModule'i disainkatte paigaldamine
Suunis: Paigaldatud ConnectModule'i korral tuleb
standardne disainkate eemaldada ja paigaldada
Eesti – 3
3
(4)
A)
5 Nm
Nm
B)
4 Nm
M 275 008 3CM | (20.05.2022)
