Čeština – 4

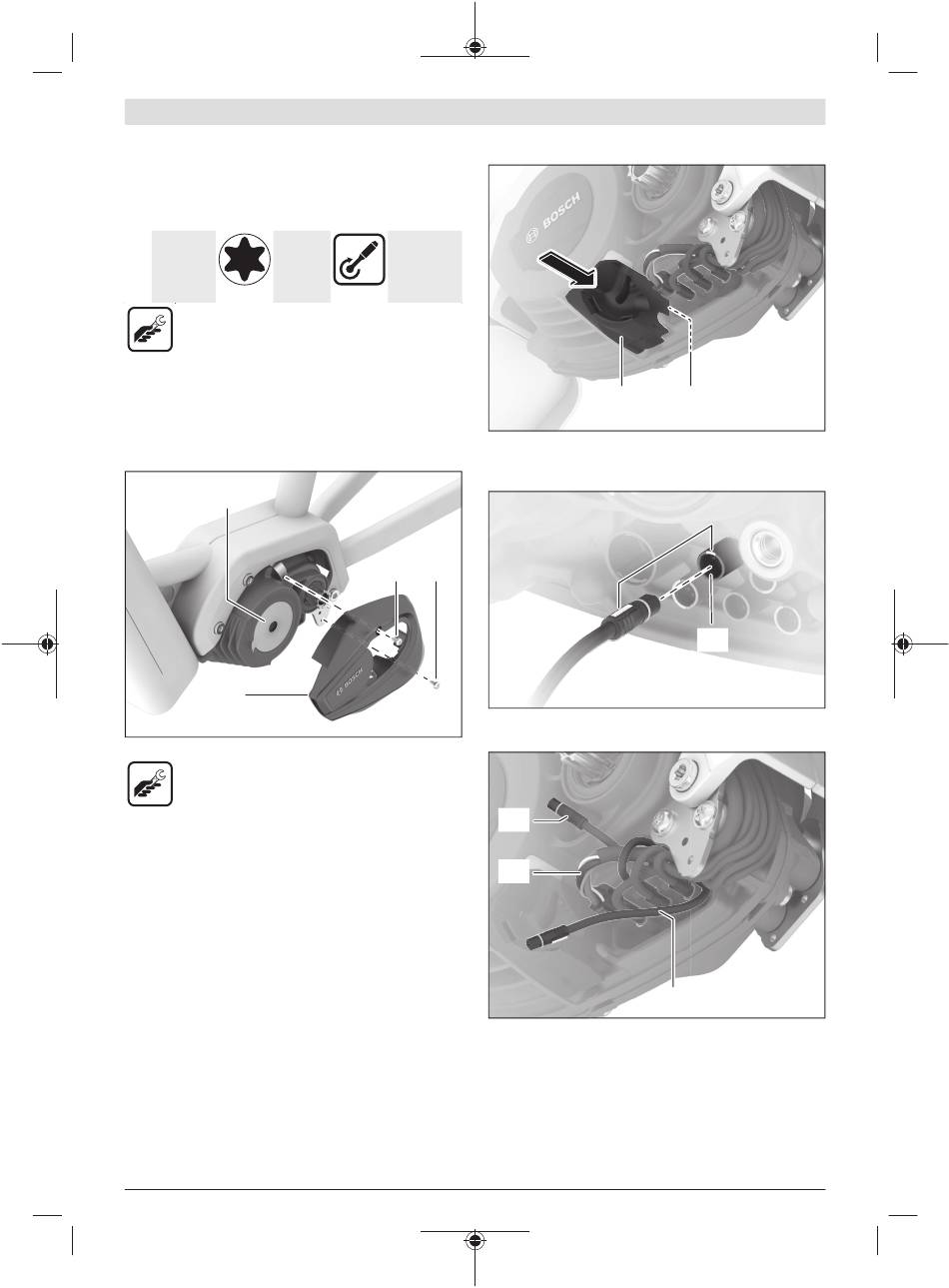

Nasaďte ozdobný kryt ConnectModule (1) na pohonnou
jednotku (13) a zaklapněte jej do ozdobného krytu
namontovaného na pravé straně (10).
Ozdobný kryt ConnectModule (1) upevněte oběma dříve
vyšroubovanými šrouby (8).
2× M4×55 Torx T20
s čočko-
vou
hlavou
– Nástroj Torx-T20
– Momentový klíč
Montáž na pohonnou jednotku
BDU37xx
Demontáž levého ozdobného krytu
(17)
(9)
Povolte oba šrouby (8) a vyšroubujte je.
– Nástroj Torx-T20
Začněte na pravé straně a pomalu stáhněte ozdobný kryt (9)
a vyhákněte ozdobný kryt z předního žebra na pohonné
jednotce (17).
M 275 008 3CM | (20.05.2022)
Montáž držáku
1 Nm
Nm
Zatlačte držák (6) do vybrání v pohonné jednotce (17).
Připojení kabelu
(8) (8)
Upozornění: Při připojení kabelů se řiďte barevným
označením a dodržujte směr konektoru a objímky.
(12)
(14)
Upozornění: Aby nedošlo k elektrické poruše, nerozkládejte
jednotlivé vodiče kabelu akumulátoru (14) do vějíře. Podle
potřeby odpojte kabel akumulátoru na pohonné
jednotce (17), otočte kabel akumulátoru maximálně o jednu
otáčku a znovu připojte kabel akumulátoru nebo jednotlivé
vodiče spojte k sobě kabelovou svorkou nebo lepicí páskou.
Kabel (12) ovládací jednotky / držáku displeje na pohonné
jednotce (17) odpojte od přípojky (11).
(6)
(17)
(11)
(5)
