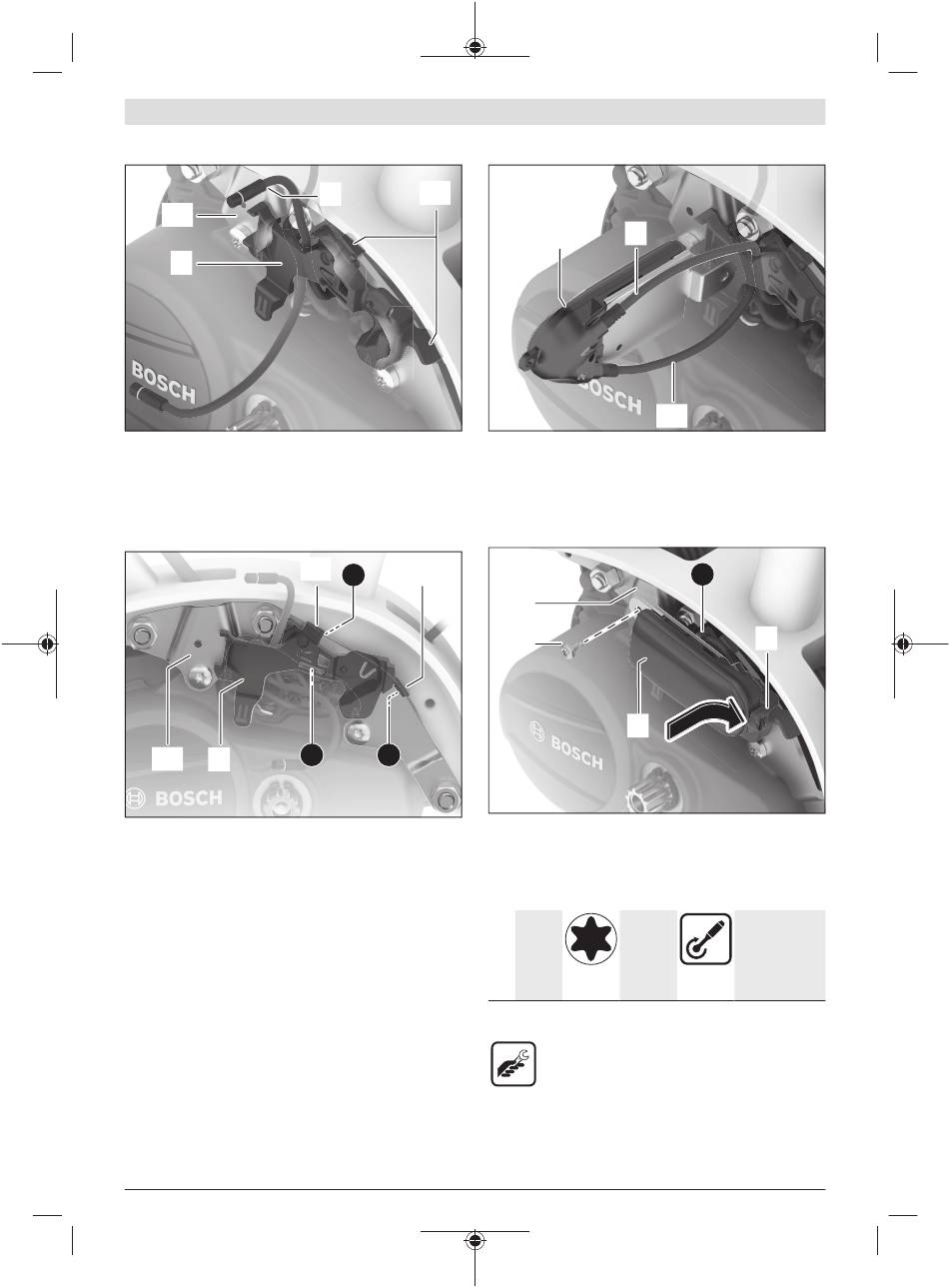

Монтиране на държача
(15)
(4)
Държачът (4) е адаптиран към контура на монтажната
пластина (15).
Поставете държача (4) с двете куки (16) върху горния
ръб на монтажната пластина.
Прекарайте HMI кабела (5) както е изобразено зад дър-
жача (4) нагоре.
(16)
(15)
(4)
Нивелирайте държача (4) така, че двете куки (16) да са
плътно върху горния ръб на монтажната пластина ➊.
Притиснете държача така към монтажната пластина, че
той да се фиксира върху долния ръб на монтажната плас-
тина ➋.
Bosch eBike Systems
(16)
(5)
(16)
1
2 1
Присъединяване на кабелите
(3) (5)
(12)
Свържете HMI кабела (5) върху ConnectModule (3) към
свързването 1.
Свържете кабела (12) на модула за управление/държача
на дисплея върху ConnectModule (3) към свързването 2.
Moнтиране на ConnectModule
(15)
(2)
(3)
Притиснете HMI кабела (5) отгоре върху държача (4) в
кабелния водач ➌.
Пъхнете ConnectModule (3) в държача (4).
Завийте ConnectModule (3) с директния монтажен
винт (2) върху монтажната пластина (15).
1× M4×8 Torx
(звезда)
T20
сферич-
на глава
A) Първоначален монтаж
B) Последващ монтаж
– Torx (звезда) T20 инструмент
– Динамометричен ключ
Указание: Внимавайте кабелите да не се прищипят или
да се надраскат на остри ръбове.
Български – 3
3
(4)
A)
5 Nm
Nm
B)
4 Nm
M 275 008 3CM | (20.05.2022)
