Suomi – 4

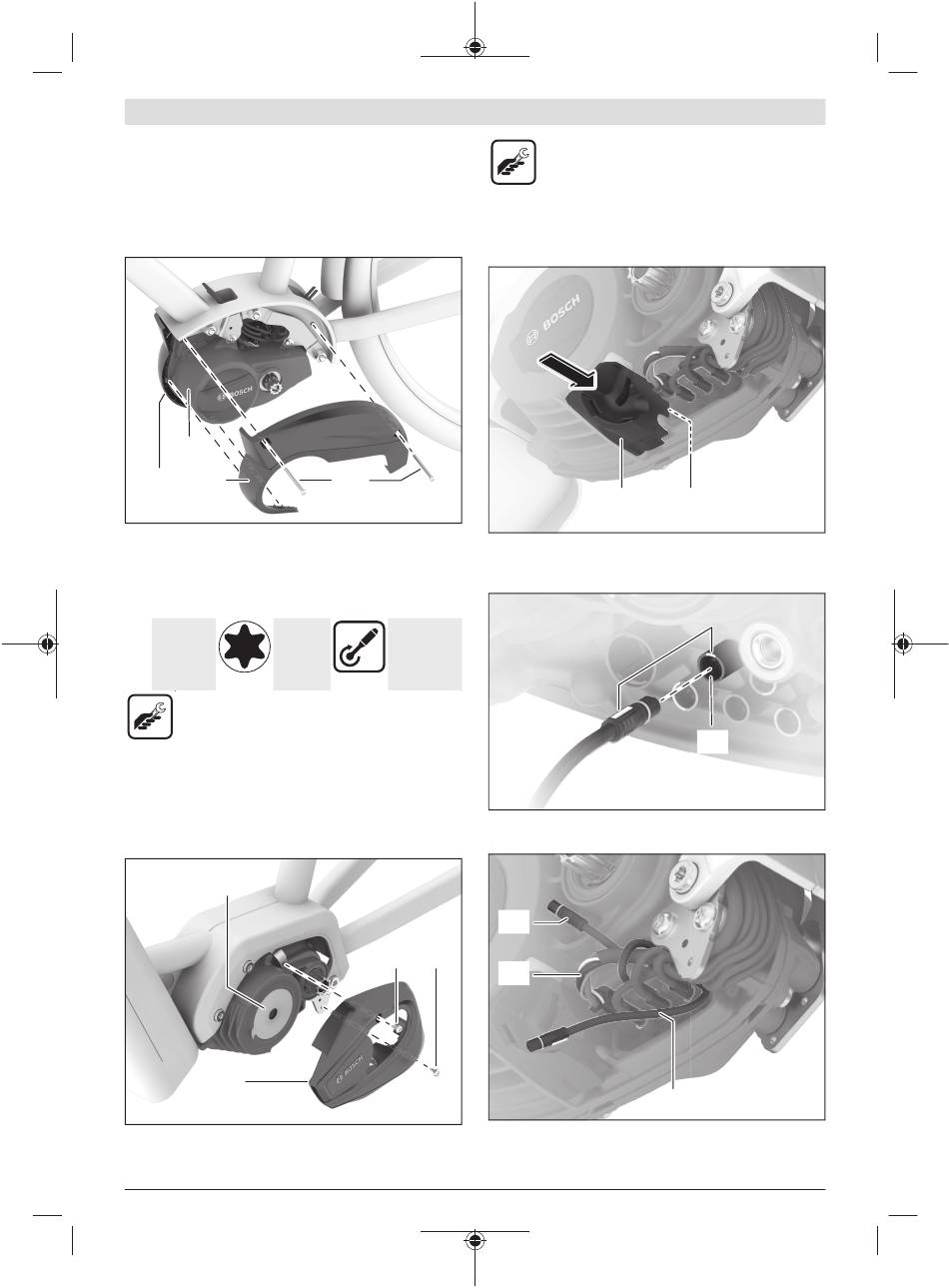

ConnectModule-muotosuojuksen asentaminen
Huomautus: asennettaessa ConnectModule vakiomallinen
muotosuojus on irrotettava ja korvattava ConnectModule-
muotosuojuksella. Jos moottoriyksikössä on polkupyöräkoh-
tainen suojus, siinä tapauksessa on tarkistettava, voiko sitä
käyttää edelleen vai pitääkö se vaihtaa.
(13)
(10) (1)
Aseta ConnectModule-muotosuojus (1) moottoriyksik-
köä (13) vasten ja napsauta se kiinni oikealle puolelle asen-
nettuun muotosuojukseen (10).
Kiinnitä ConnectModule-muotosuojus (1) kahdella löysästi
paikallaan olevalla ruuvilla (8).
2× M4×55 Torx T20
Kupu-
kantai-
nen
– Torx-T20-työkalu
– Momenttiavain
Asentaminen moottoriyksikköön
BDU37xx
Vasemman muotosuojuksen irrottaminen
(17)
(9)
Avaa ja irrota molemmat ruuvit (8).
M 275 008 3CM | (20.05.2022)
Vedä hitaasti oikealta puolelta lähtien muotosuojusta (9) irti
ja nosta muotosuojus pois moottoriyksikön (17) etukyljestä.
Pidikkeen asentaminen
(8)
Työnnä pidike (6) moottoriyksikön (17) reikään.
Johtojen kytkeminen
1 Nm
Nm
Huomautus: huomioi johtojen kytkennässä pistotulppien ja
pistorasioiden värikoodit ja suunta.
(12)
(8) (8)
(14)
Huomautus: sähköhäiriöiden välttämiseksi akkujohdon (14)
yksittäiset johtimet eivä saa jäädä harottamaan. Vedä tarvit-
– Torx-T20-työkalu
(6)
(17)
(11)
(5)
