Bosch ConnectModule BCM3100 Montageanleitung Seite 37

Avvertenza: per evitare disturbi elettrici, i singoli cavi del
cavo della batteria (14) non devono aprirsi a ventaglio. A ta-
le scopo, scollegare eventualmente il cavo della batteria
sull'unità motrice (17), torcere il cavo della batteria facen-
dogli fare al massimo un giro e ricollegarlo oppure legare in-
sieme i singoli cavi con una fascetta fermacavi o con del na-
stro adesivo.

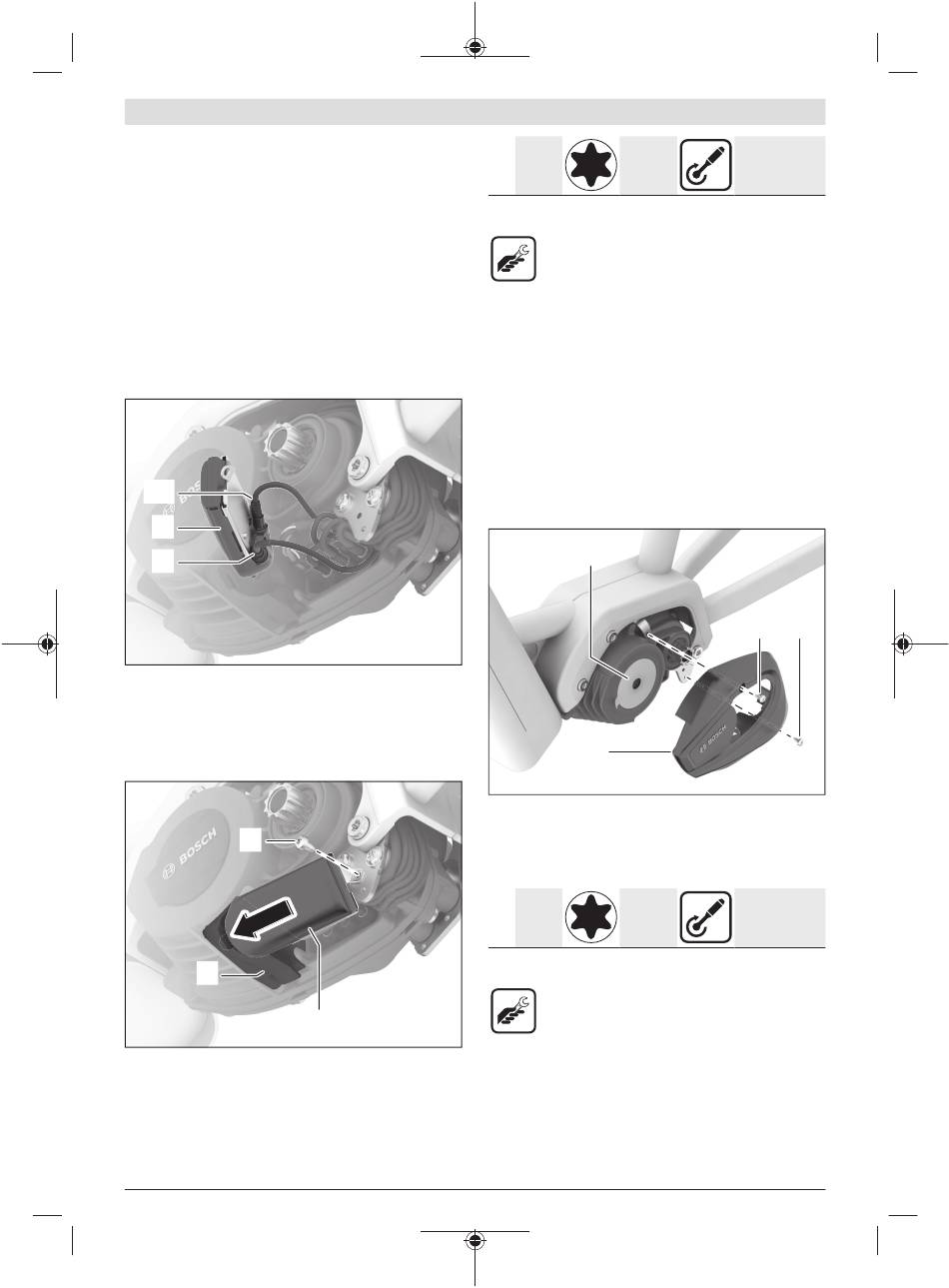

Estrarre dall'attacco (11) il cavo (12) dell'unità di comando/
del supporto per display sull'unità motrice (17).
Collegare il cavo HMI (5) all'attacco (11), che ora è libero.
Posare il cavo HMI (5) verso il basso a stretto contatto con i
cavi già presenti. Se possibile, far passare il cavo HMI davan-
ti al cavo della batteria (14) e poi verso il basso dietro gli al-
tri cavi.
(12)
(7)
(5)
Collegare il cavo HMI (5) sul ConnectModule (7) all'attac-
co 1.
Collegare il cavo (12) dell'unità di comando/del supporto
per display sul ConnectModule (7) all'attacco 2.
Montaggio del ConnectModule
(2)
(6)
Inserire il ConnectModule (7) nel supporto (6).
Avvitare il ConnectModule con la vite di montaggio diret-
to (2) sulla lamiera di tenuta dell'unità motrice.
Bosch eBike Systems
(7)
1× M4×8 Torx T20
a testa
bombata
A) Primo montaggio
B) Montaggio successivo
– Utensile Torx T20
– Chiave dinamometrica
Avvertenza: sulle eBike in cui l'unità motrice è fissata diret-
tamente al telaio senza lamiera di tenuta, il ConnectModule
deve essere avvitato in base alle indicazioni del produttore
della bici. Potrebbero eventualmente essere necessari dei
componenti aggiuntivi del produttore della bici. Osservare
le indicazioni del produttore della bici.
Avvertenza: accertarsi che i cavi non si incastrino o non
sfreghino contro bordi affilati.
Montaggio della copertura di design lato sinistro
Avvertenza: se è presente una copertura dell'unità motrice
specifica della bici è necessario controllare se questa può es-
sere riutilizzata o se deve essere sostituita.
(17)
(9)
Agganciare la copertura di design (9) sulla nervatura anterio-
re dell'unità motrice (17), quindi applicare la parte posterio-
re della copertura di design.
Fissare la copertura di design (9) con le due viti (8) svitate in
precedenza.
2× M4×8 Torx T20
a testa
bombata
A) Primo montaggio
B) Montaggio successivo
– Utensile Torx T20
– Chiave dinamometrica
Italiano – 5
A)
5 Nm
Nm
B)
4 Nm
(8) (8)
A)
3,0 ± 0,5 Nm
Nm
B)
2,0 ± 0,5 Nm
M 275 008 3CM | (20.05.2022)
