Nederlands – 4
ConnectModule-design-afdekking worden gemonteerd. Bij
een fietsspecifieke afdekking van de aandrijfeenheid moet
worden gecontroleerd, of deze weer kan worden gebruikt of
moet worden vervangen.
(13)
(10) (1)

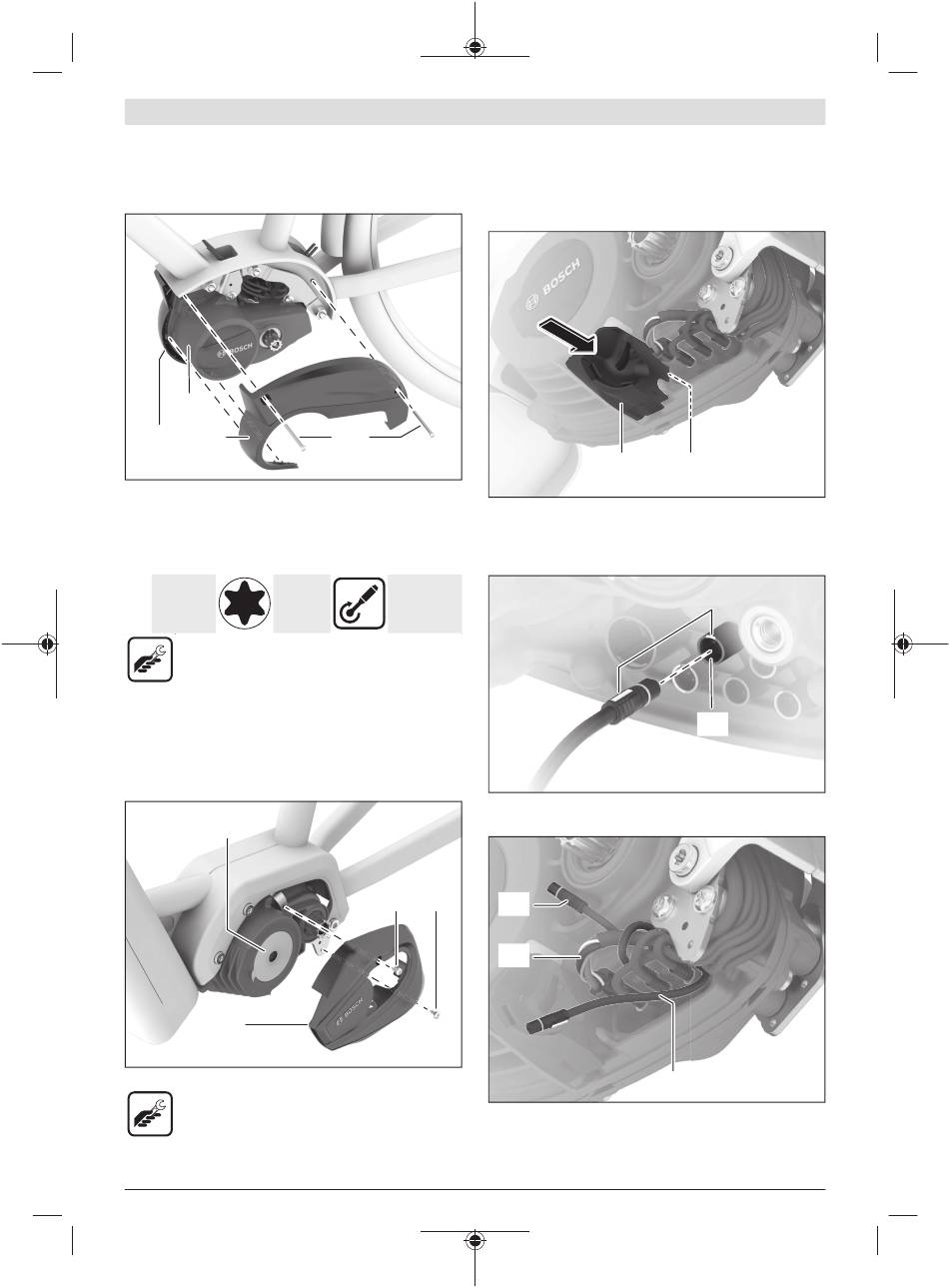

Plaats de ConnectModule-design-afdekking (1) tegen de
aandrijfeenheid (13) en klik deze vast in de design-afdek-
king (10) die aan de rechterzijde is gemonteerd.
Bevestig de ConnectModule-design-afdekking (1) met de
beide schroeven die eerder zijn losgedraaid (8).
2× M4×55 Torx T20
lenskop
– Torx-T20-gereedschap
– Momentsleutel
Montage aan aandrijfeenheid
BDU37xx
De linker design-afdekking demonteren
(17)
(9)
Draai beide schroeven (8) los en verwijder ze.
– Torx-T20-gereedschap
M 275 008 3CM | (20.05.2022)
Trek langzaam, aan de rechterzijde beginnend, de linker de-
sign-afdekking (9) los en haak de design-afdekking uit de
voorste rib van de aandrijfeenheid (17).
De houder monteren
(8)
Druk de houder (6) in de uitsparing van de aandrijfeen-
heid (17).
De kabels aansluiten
1 Nm
Nm
Aanwijzing: Let bij het aansluiten van de kabels op de kleur-
codering en de stand van de stekkers en de bussen.
(8) (8)
(12)
(14)
Aanwijzing: Om elektrische storingen te voorkomen, mogen
de afzonderlijke leidingen van de accukabel (14) niet uit-
waaieren. Trek hiervoor evt. de accukabel van de aandrijf-
(6)
(17)
(11)
(5)
