Bosch ConnectModule BCM3100 Montageanleitung Seite 90

Slovenčina – 4
kryt ConnectModule. Pri špecifickom kryte pohonnej jednot-
ky bicykla je nutné skontrolovať, či možno tento kryt naďalej
používať alebo je nutné ho vymeniť.
(13)
(10) (1)

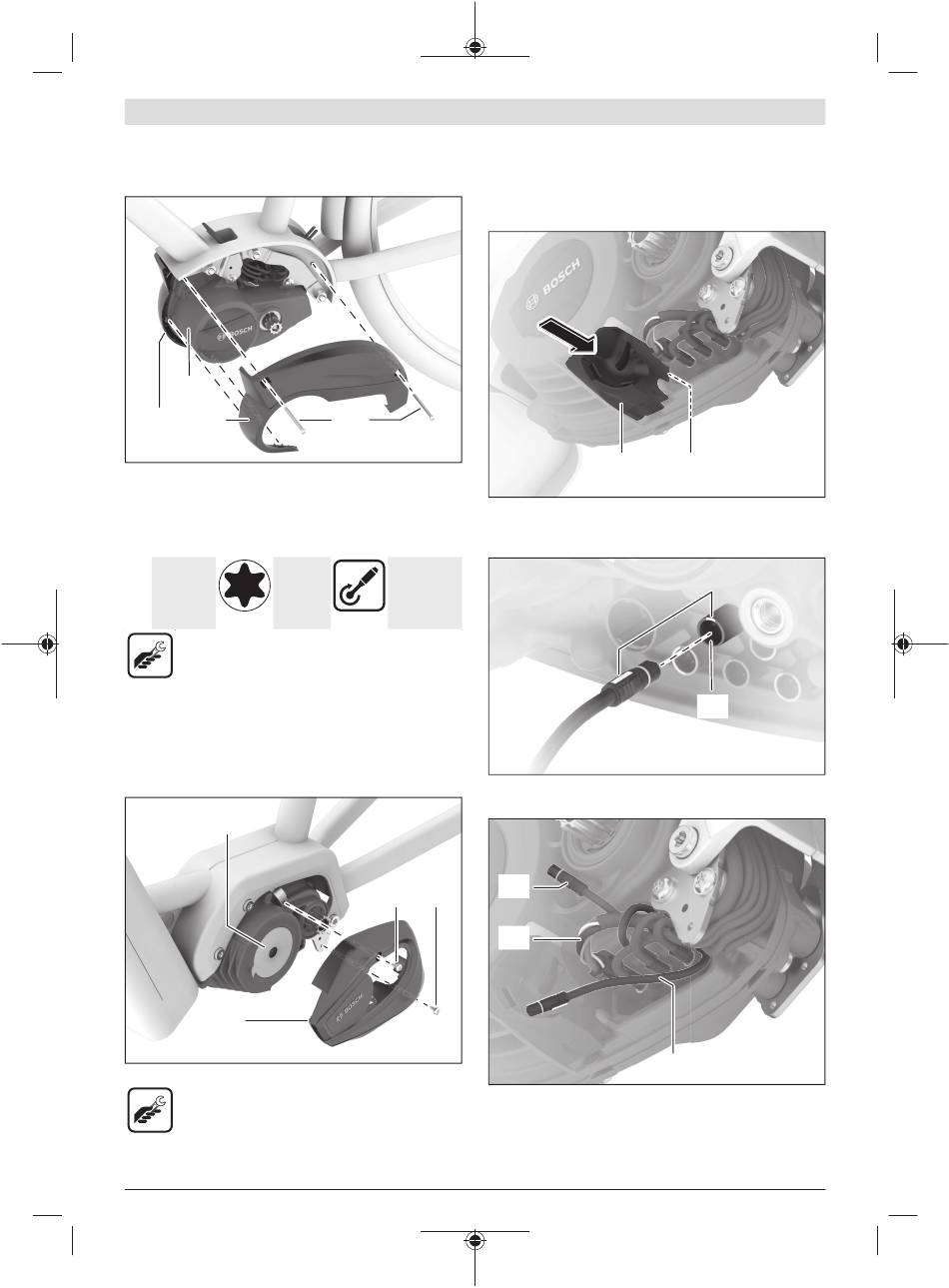

Nasaďte ozdobný kryt ConnectModule (1) na pohonnú
jednotku (13) a pripnite ho do ozdobného krytu (10) na-
montovaného na pravej strane.
Upevnite ozdobný kryt ConnectModule (1) pomocou oboch
skrutiek (8), ktoré ste na začiatku vyskrutkovali.
2× M4×55 Torx T20
šošov-
kovitá
hlava
– Nástroj Torx T20
– Momentový kľúč
Montáž na pohonnú jednotku
BDU37xx
Demontáž ľavého ozdobného krytu
(17)
(9)
Povoľte obidve skrutky (8) a vyskrutkujte ich.
– Nástroj Torx T20
M 275 008 3CM | (20.05.2022)
Pomaly sťahujte, začínajúc z pravej strany, ľavý ozdobný
kryt (9) a ozdobný kryt zveste z predného rebra na pohonnej
jednotke (17).
Montáž držiaka
(8)
Potlačte držiak (6) do výrezu na pohonnej jednotke (17).
Pripojenie kábla
1 Nm
Nm
Upozornenie: Pri pripájaní kábla dodržujte farebné
označenia a orientáciu konektorov a zásuviek.
(12)
(8) (8)
(14)
Upozornenie: Aby sa predišlo elektrickým poruchám,
jednotlivé káble kábla akumulátora (14) sa nesmú rozvetvo-
vať. Preto prípadne snímte kábel akumulátora na pohonnej
jednotke (17), prekrúťte kábel akumulátora maximálne
(6)
(17)
(11)
(5)
