Norāde: lai novērstu elektriskus traucējumus, akumulatora
kabeļa (14) atsevišķie kabeļi nedrīkst tikt izklāti. Šim
nolūkam noņemiet akumulatora kabeli, kas atrodas uz
piedziņas bloka (17), sagrieziet akumulatora kabeli tikai par
vienu apgriezienu un atkal pieslēdziet akumulatora kabeli un
savāciet kopā atsevišķos kabeļus ar kabeļu turētāju vai
līmlenti.

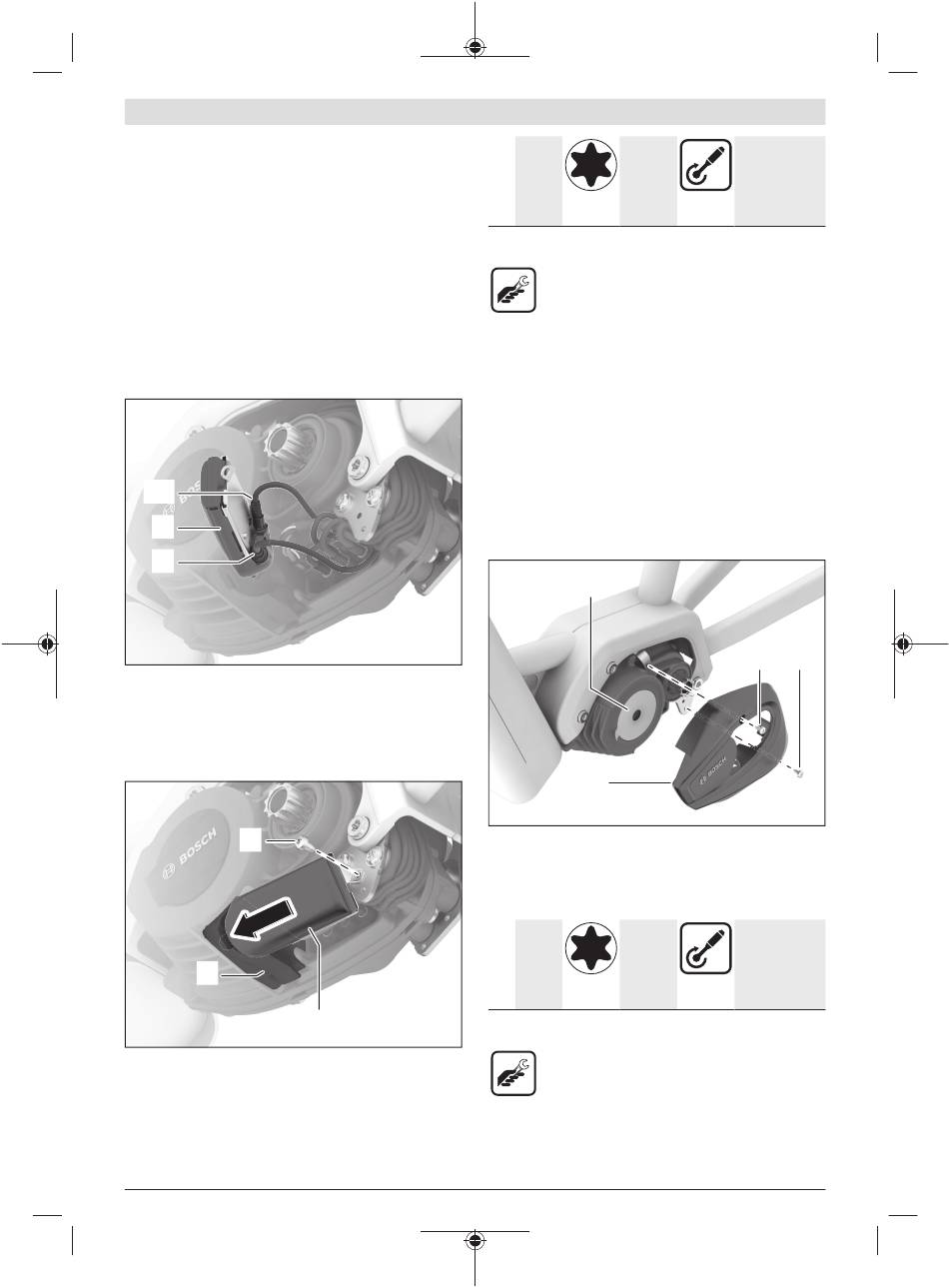

Noņemiet vadības moduļa/displeja turētāja kabeli (12) uz
piedziņas bloka(17) no pieslēguma vietas (11).
Pievienojiet HMI kabeli (5) brīvajai pieslēguma vietai (11).
Novietojiet HMI kabeli (5) cieši kopā ar jau esošajiem
kabeļiem uz leju. Ja iespējams, izvelciet HMI kabeli pa
akumulatora kabeļa priekšpusi (14) un tad pa esošo kabeļu
aizmuguri uz leju.
(12)
(7)
(5)
Pievienojiet HMI kabeli (5) uz ConnectModule (7)
pieslēguma vietā 1.
Pievienojiet vadības moduļa/displeja turētāja kabeli (12) uz
ConnectModule (7) pieslēguma vietā 2.
ConnectModule montāža
(2)
(6)
Ievietojiet ConnectModule (7) turētājā (6).
Pieskrūvējiet ConnectModule ar tiešās montāžas
skrūvēm (2) pie piedziņas bloka montāžas plāksnes.
Bosch eBike Systems
(7)
1× M4×8 Torx T20
pu-
siegrem-
dēta
galva
A) Sākotnējā montāža
B) Turpmāka montāža
– Torx-T20 instruments
– Griezes momenta atslēga
Norāde: eBike elektovelosipēdiem, kuriem piedziņas bloks ir
samontēts tieši uz rāmja bez montāžas plāksnes,
ConnectModule ir jāpieskrūvē saskaņā ar velosipēda
ražotāja norādījumiem. Iespējams, ka būs nepieciešamas
velosipēda ražotāja papildu detaļas. Ievērojiet velosipēda
ražotāja norādījumus.
Norāde: uzmanieties, lai kabelis nebūtu iestrēdzis vai
neberztos gar asām malām.
Kreisā dekoratīvā pārsega montāža
Norāde: gadījumā, ja ir konstatēts velosipēdam specifisks
piedziņas bloka pārsegs, ir jāpārbauda, vai to ir atļauts
izmantot vai arī tas ir jānomaina.
(17)
(9)
Ieāķējiet dekoratīvo aizsargpārsegu (9) piedziņas bloka (17)
priekšējā stiprinājumā un tad nostipriniet dekoratīvā pārsega
aizmugurējo daļu.
Nostipriniet dekoratīvo pārsegu (9) ar abām iepriekš
izņemtajām skrūvēm (8).
2× M4×8 Torx T20
pu-
siegrem-
dēta
galva
A) Sākotnējā montāža
B) Turpmāka montāža
– Torx-T20 instruments
– Griezes momenta atslēga
Latviešu – 5
A)
5 Nm
Nm
B)
4 Nm
(8) (8)
A)
3,0 ± 0,5 Nm
Nm
B)
2,0 ± 0,5 Nm
