Suomi – 2

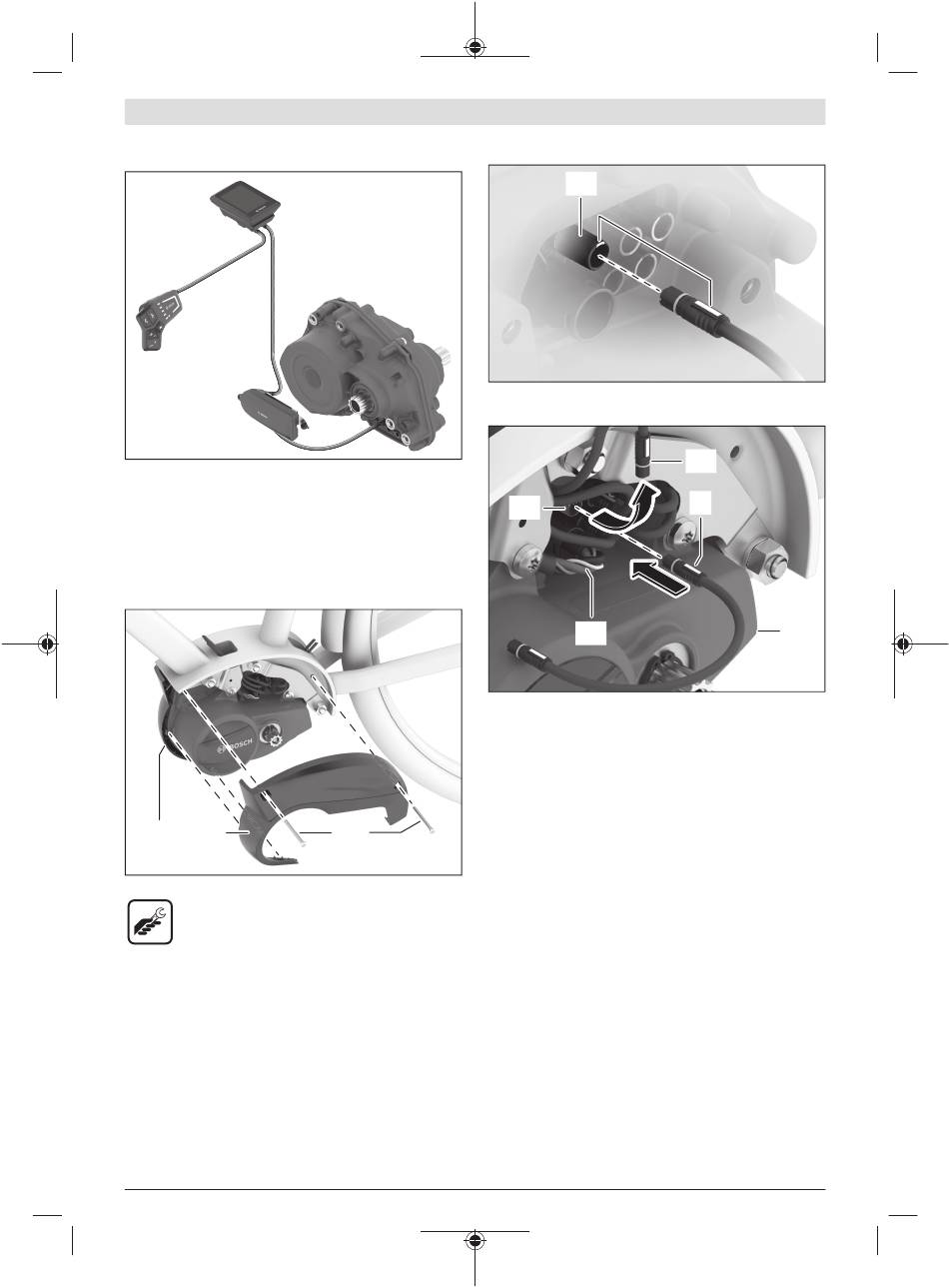

Liitosperiaate
ConnectModule on kytketään käyttöyksikön / näytön pidik-
keen ja moottoriyksikön väliseen sähköjohtoon.
Asentaminen moottoriyksikköön
BDU33xx
Vasemman muotosuojuksen irrottaminen
(10)
(9)
Avaa ja irrota molemmat ruuvit (8).
– Torx-T20-työkalu
Vasen muotosuojus (9) on kiinnitetty kahdesta kohdasta oi-
keanpuoleiseen muotosuojukseen (10). Vedä vasen muoto-
suojus varovasti irti.
M 275 008 3CM | (20.05.2022)
Käyttöliittymän johdon kytkeminen
Huomautus: huomioi johtojen kytkennässä pistotulppien ja
pistorasioiden värikoodit ja suunta.
(11)
Vedä käyttöyksikön / näytön pidikkeen johto (12) irti moot-
toriyksikön (13) liitännästä (11).
Kytke käyttöliittymän johto (5) vapaaksi tulleeseen liitän-
tään (11).
Huomautus: sähköhäiriöiden välttämiseksi akkujohdon (14)
yksittäiset johtimet eivä saa jäädä harottamaan. Vedä tarvit-
taessa akkujohto irti moottoriyksiköstä (13), kierrä akkujoh-
(8) toa enintään yhden kierroksen verran ja liitä akkujohto takai-
sin paikalleen tai sido yksittäiset kaapelit yhteen nippusi-
teellä tai teipillä.
(11)
(12)
(5)
(14)
