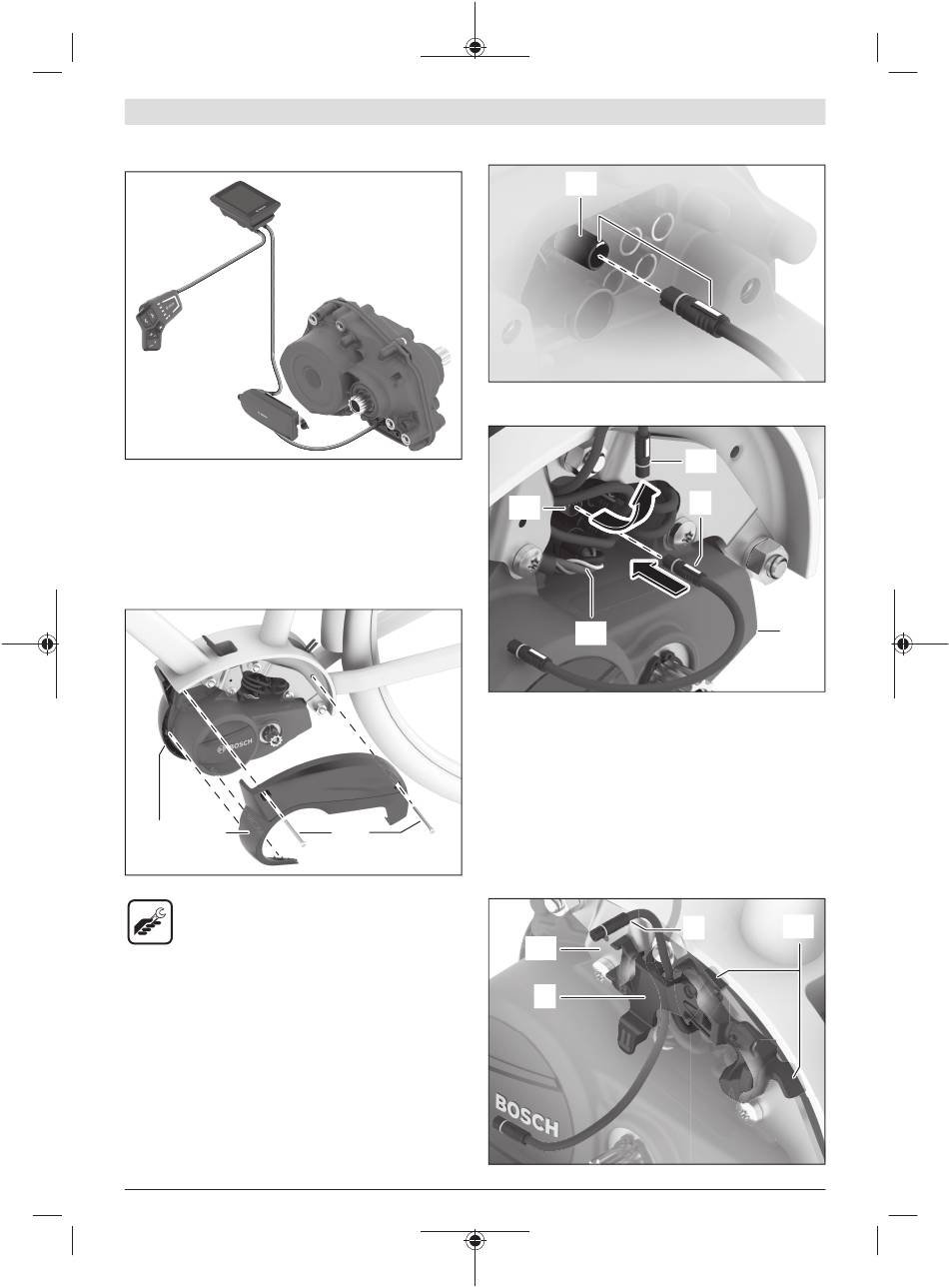

Načelo priklopa
Modul ConnectModule se električno priklopi na napeljavo
med upravljalno enoto/držalom zaslona in pogonsko enoto.
Namestitev na pogonsko enoto
BDU33xx
Odstranitev levega okrasnega pokrova
(10)
(9)
Sprostite oba vijaka (8) in ju odvijte.
– Orodje Torx T20
Levi okrasni pokrov (9) je na 2 mestih zataknjen v desni
okrasni pokrov (10). Previdno snemite levi okrasni pokrov.
M 275 008 3CM | (20.05.2022)
Priklop HMI-kabla
Opomba: pri priključitvi kabla upoštevajte barvne oznake in
usmerjenost vtičev in vtičnic.
(11)
Povlecite kabel (12) upravljalne enote/držala zaslona na
pogonski enoti (13) s priključka (11).
Priključite HMI-kabel (5) na priključek, ki se je sprostil (11).
Opomba: za preprečevanje električnih motenj se posamezni
kabli kabla akumulatorske baterije (14) ne smejo razpreti.
Po potrebi kabel akumulatorske baterije snemite s pogonske
enote (13), ga obrnite največ za en obrat in priključite spet
(8) nazaj ali posamezne kable spnite skupaj s kabelsko vezico ali
lepilnim trakom.
Namestitev držala
(11)
(12)
(5)
(14)
(5)
(15)
(4)
(13)
(16)
