Bosch ConnectModule BCM3100 Montageanleitung Seite 71

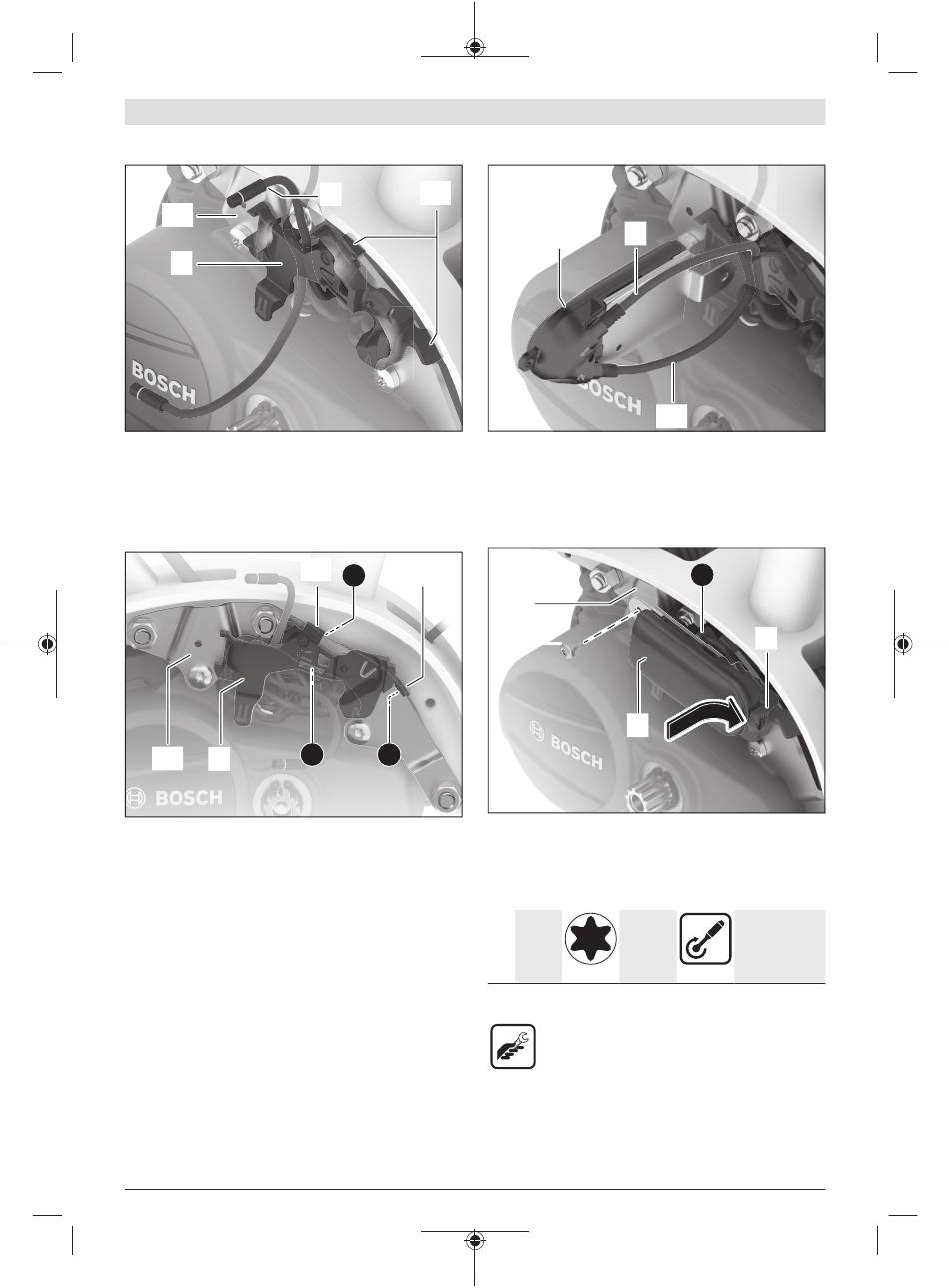

Συναρμολόγηση του στηρίγματος
(15)
(4)
Το στήριγμα (4) είναι προσαρμοσμένο στο περίγραμμα της
πλάκας συναρμολόγησης (15).
Τοποθετήστε το στήριγμα (4) με τα δύο άγκιστρα (16) την
επάνω ακμή της πλάκας συναρμολόγησης.
Περάστε το καλώδιο HMI (5) όπως φαίνεται πίσω από το στή-
ριγμα (4) προς τα πάνω.
(16)
(15)
(4)
Ευθυγραμμίστε το στήριγμα (4) έτσι, ώστε τα δύο άγκι-
στρα (16) να ακουμπούν ισόπεδα στην επάνω ακμή της
πλάκας συναρμολόγησης ➊.
Πιέστε το στήριγμα πάνω στην πλάκα συναρμολόγησης, ώστε
το στήριγμα να ασφαλίσει στην κάτω ακμή της πλάκα συναρμο-
λόγησης ➋.
Bosch eBike Systems
(16)
(5)
(16)
1
2 1
Σύνδεση του καλωδίου
(3) (5)
(12)
Συνδέστε το καλώδιο HMI (5) στο ConnectModule (3) στη
σύνδεση 1.
Συνδέστε το καλώδιο (12) της μονάδας χειρισμού/του στηρίγ-
ματος της οθόνης στο ConnectModule (3) στη σύνδεση 2.
Συναρμολόγηση του ConnectModule
(15)
(2)
(3)
Σπρώξτε το καλώδιο HMI (5) επάνω στο στήριγμα (4) μέσα
στον οδηγό του καλωδίου ➌.
Τοποθετήστε το ConnectModule (3) στο στήριγμα (4).
Βιδώστε το ConnectModule (3) με τη βίδα απευθείας συναρ-
μολόγησης (2) στην πλάκα συναρμολόγησης (15).
1× M4×8 Torx T20
ημισφαι-
ρική κε-
φαλή
A) Πρώτη συναρμολόγηση
B) Ακόλουθη συναρμολόγηση
– Εργαλείο Torx-T20
– Ροπόκλειδο
Υπόδειξη: Προσέξτε εδώ, να μη μαγκωθεί το καλώδιο ή να
μην ξυστεί σε κοφτερές ακμές.
Ελληνικά – 3
3
(4)
A)
5 Nm
Nm
B)
4 Nm
