Bosch ConnectModule BCM3100 Montageanleitung Seite 59

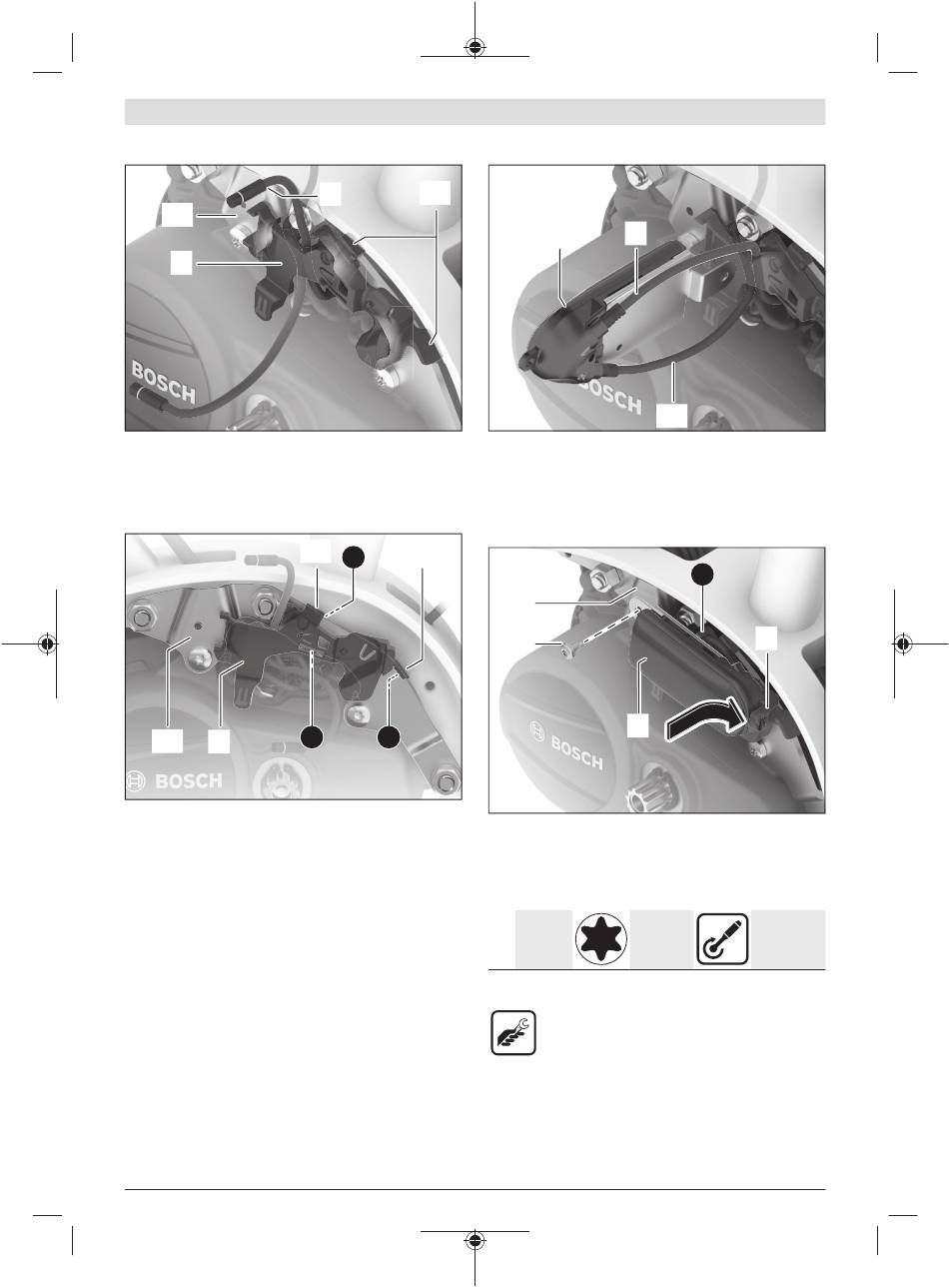

Montere holderen
(15)
(4)
Holderen (4) er utformet for å passe til konturen til
monteringsplaten (15).
Sett på holderen (4) med de to krokene (16) på overkanten
til monteringsplaten.
Trekk HMI-kabelen (5) oppover bak holderen (4) som vist.
(16)
(15)
(4)
Juster holderen (4) slik at de to krokene (16) ligger helt
inntil overkanten til monteringsplaten ➊.
Trykk holderen mot monteringsplaten, slik at holderen festes
på underkanten til monteringsplaten ➋.
Bosch eBike Systems
(16)
(5)
(16)
1
2 1
Koble til kablene
(3) (5)
(12)
Koble HMI-kabelen (5) på ConnectModule (3) til
tilkoblingen 1.
Koble kabelen (12) til betjeningsenheten/displayholderen
på ConnectModule (3) til tilkoblingen 2.
Montere ConnectModule
(15)
(2)
(3)
Trykk HMI-kabelen (5) oppe på holderen (4) inn i
kabelføringen ➌.
Sett ConnectModule (3) i holderen (4).
Skru ConnectModule (3) på monteringsplaten (15) med
skruen for direkte montering (2).
1× M4×8 Torx T20
linsehode
A) Første gangs montering
B) Påfølgende montering
– Torx T20-verktøy
– Momentnøkkel
Merknad: Pass på at ikke ledningene kommer i klem eller
gnisser mot skarpe kanter.
Montere ConnectModule-designdekselet
Merknad: Med montert ConnectModule må
standarddesigndekselet fjernes og et ConnectModule-
Norsk – 3
3
(4)
A)
5 Nm
Nm
B)
4 Nm
M 275 008 3CM | (20.05.2022)
