Bosch ConnectModule BCM3100 Montageanleitung Seite 102

Română – 4

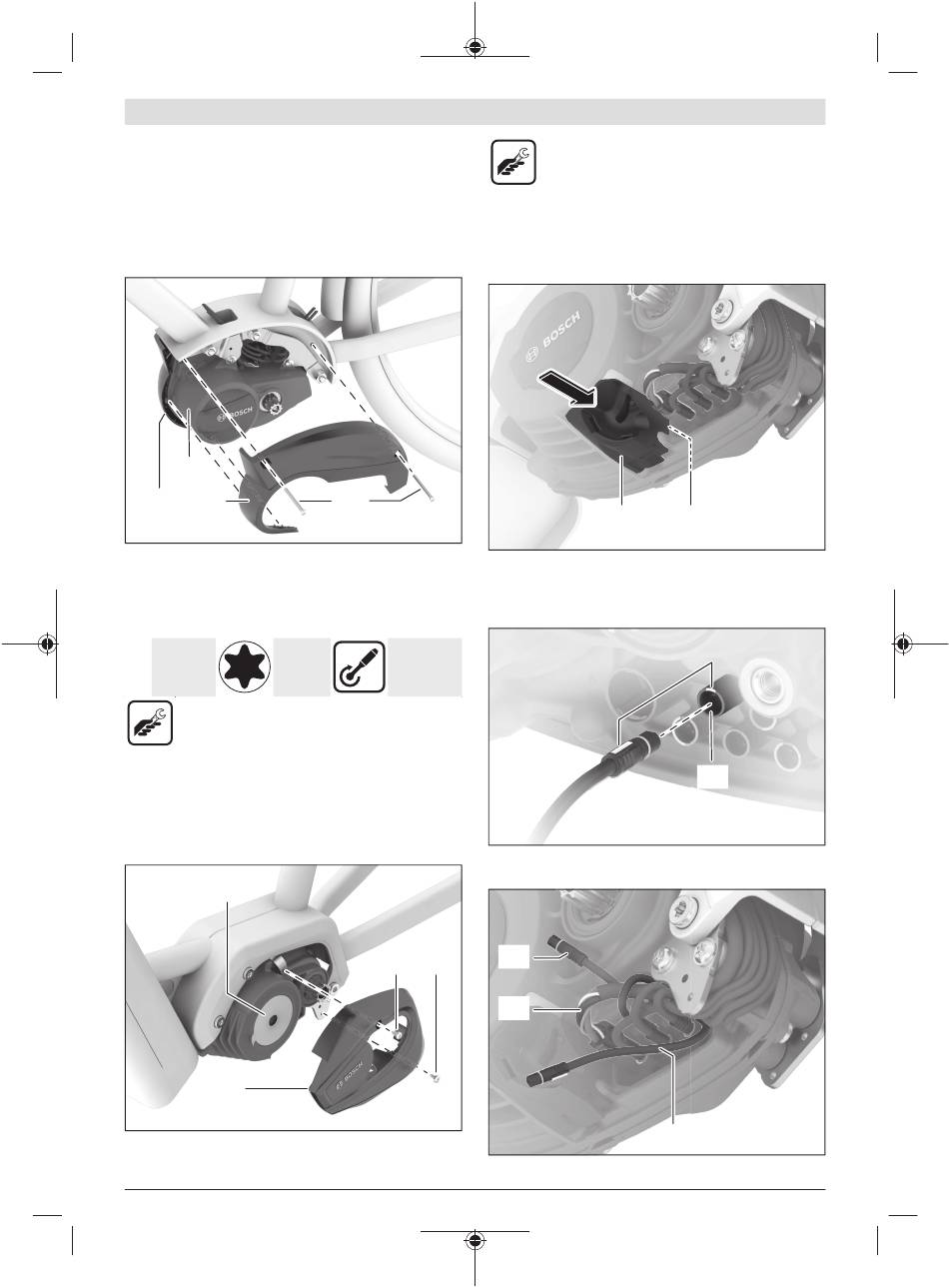

Montarea capacului de acoperire
ConnectModule
Observaţie: Cu ConnectModule montat, trebuie scos
capacul de acoperire standard şi trebuie montat un capac de
acoperire ConnectModule. În cazul unui capac al unităţii de
acţionare specific bicicletei, trebuie verificat dacă acesta
poate fi utilizat în continuare sau dacă trebuie înlocuit.
(13)
(10) (1)
Aşază capacul de acoperire ConnectModule (1) pe unitatea
de acţionare (13) şi clipsează-l în capacul de acoperire
standard montat pe partea dreaptă (10).
Fixează capacul de acoperire ConnectModule (1) cu cele
două şuruburi deşurubate iniţial (8).
2× M4×55 Torx T20
cap de
lentilă
– Sculă Torx T20
– Cheie dinamometrică
Montarea pe unitatea de acţionare
BDU37xx
Demontarea capacului de acoperire din stânga
(17)
(9)
Desfiletează cele două şuruburi (8) şi deşurubează-le.
M 275 008 3CM | (20.05.2022)
Extrage lent, începând din partea dreaptă, capacul de
acoperire din stânga (9) şi scoate capacul de acoperire de
pe marginea frontală a unităţii de acţionare (17).
Montarea suportului
(8)
Apasă suportul (6) în degajarea de la unitatea de
acţionare (17).
Racordarea cablului
1 Nm
Nm
Observaţie: La racordarea cablului, acordă atenţie codului
de culori şi orientării fişelor şi prizelor.
(12)
(8) (8)
(14)
– Sculă Torx T20
(6) (17)
(11)
(5)
Bosch eBike Systems
