Observaţie: Pentru a evita defecţiunile electrice, cablurile
individuale ale cablului acumulatorului (14) nu trebuie să se
ramifice. Dacă este necesar, trage cablul acumulatorului de
la unitatea de acţionare (17), răsuceşte cablul
acumulatorului cu maximum o rotaţie şi conectează din nou
cablul acumulatorului sau strânge cablurile individuale
utilizând un colier de cablu sau cu bandă adezivă.
Trage cablul (12) al unităţii de comandă/suportului afişajului
de la unitatea de acţionare (17) din racordul (11).
Conectează cablul HMI (5) la racordul eliberat (11).
Pozează strâns în jos cablul HMI (5) cu cablurile existente.
Dacă este posibil, ghidează cablul HMI în faţa cablului
acumulatorului (14) în jurul, iar apoi în spatele celorlalte
cabluri, în jos.
(12)
(7)
(5)

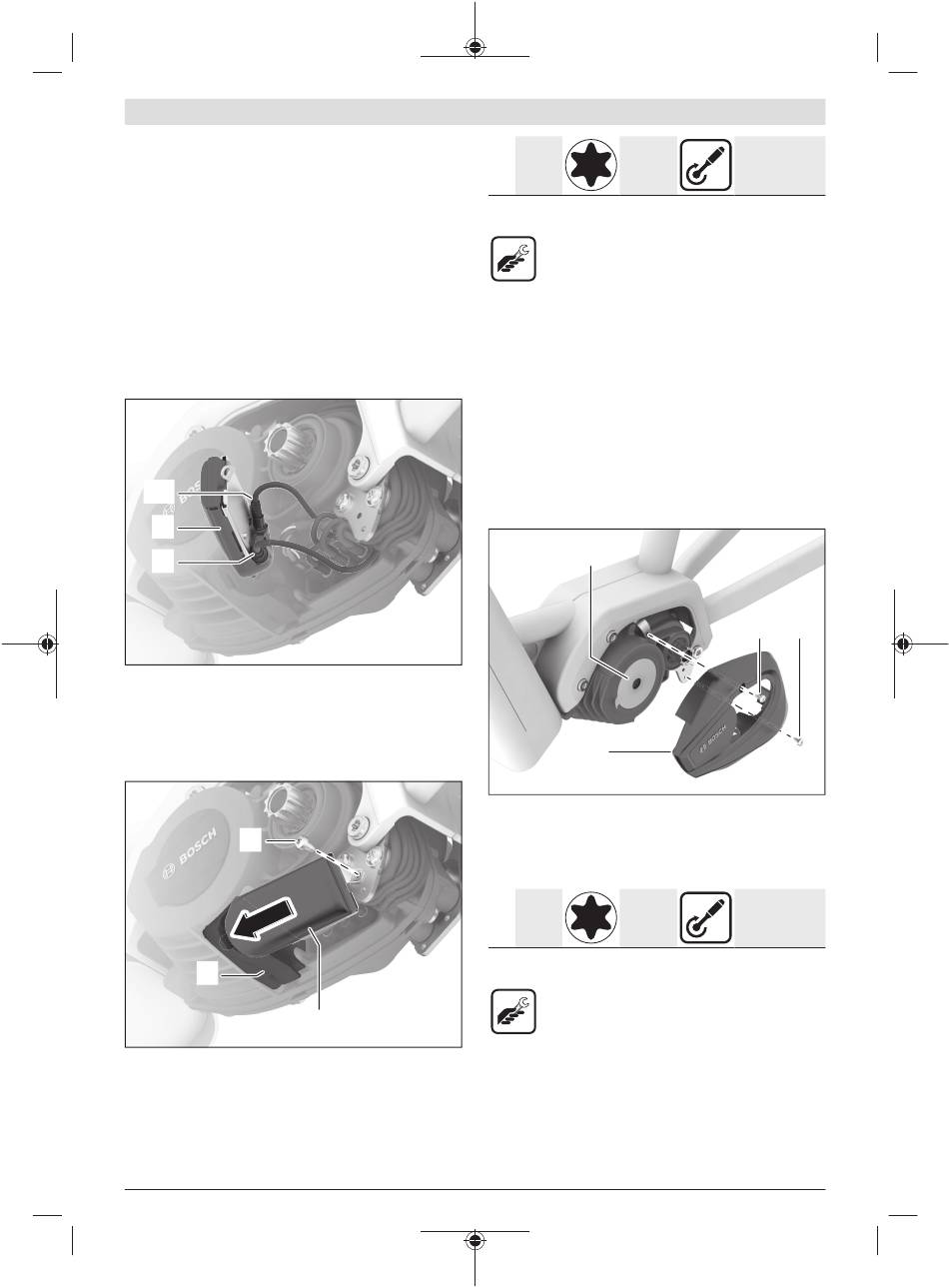

Conectează cablul HMI (5) de la ConnectModule (7) la
racordul 1.
Conectează cablul (12) de la unitatea de comandă/suportul
afişajului de la ConnectModule (7) la racordul 2.
Montarea ConnectModule
(2)
(6)
Introdu ConnectModule (7) în suportul (6).
Înşurubează ConnectModule cu şurubul de fixare directă (2)
pe placa de susţinere a unităţii de acţionare.
Bosch eBike Systems
(7)
1× M4×8 Torx T20
cap de
lentilă
A) Montare iniţială
B) Montare ulterioară
– Sculă Torx T20
– Cheie dinamometrică
Observaţie: La eBike-urile la care unitatea de acţionare este
fixată direct pe cadru fără placă de susţinere,
ConnectModule trebuie înşurubat conform specificaţiilor
producătorului bicicletei. Ar putea fi necesare piese
suplimentare de la producătorul bicicletei. Respectă
instrucţiunile producătorului bicicletei.
Observaţie: Asigură-te că cablurile nu sunt gripate şi că nu
se freacă de muchii ascuţite.
Montarea capacului de acoperire din stânga
Observaţie: În cazul unui capac al unităţii de acţionare
specific bicicletei, trebuie verificat dacă acesta poate fi
utilizat în continuare sau dacă trebuie înlocuit.
(17)
(9)
Fixează capacul de acoperire (9) pe marginea frontală a
unităţii de acţionare (17), iar apoi aşază partea posterioară a
capacului de acoperire.
Fixează capacul de acoperire ConnectModule (9) cu cele
două şuruburi deşurubate iniţial (8).
2× M4×8 Torx T20
cap de
lentilă
A) Montare iniţială
B) Montare ulterioară
– Sculă Torx T20
– Cheie dinamometrică
Română – 5
A)
5 Nm
Nm
B)
4 Nm
(8) (8)
A)
3,0 ± 0,5 Nm
Nm
B)
2,0 ± 0,5 Nm
