Bosch ConnectModule BCM3100 Montageanleitung Seite 139

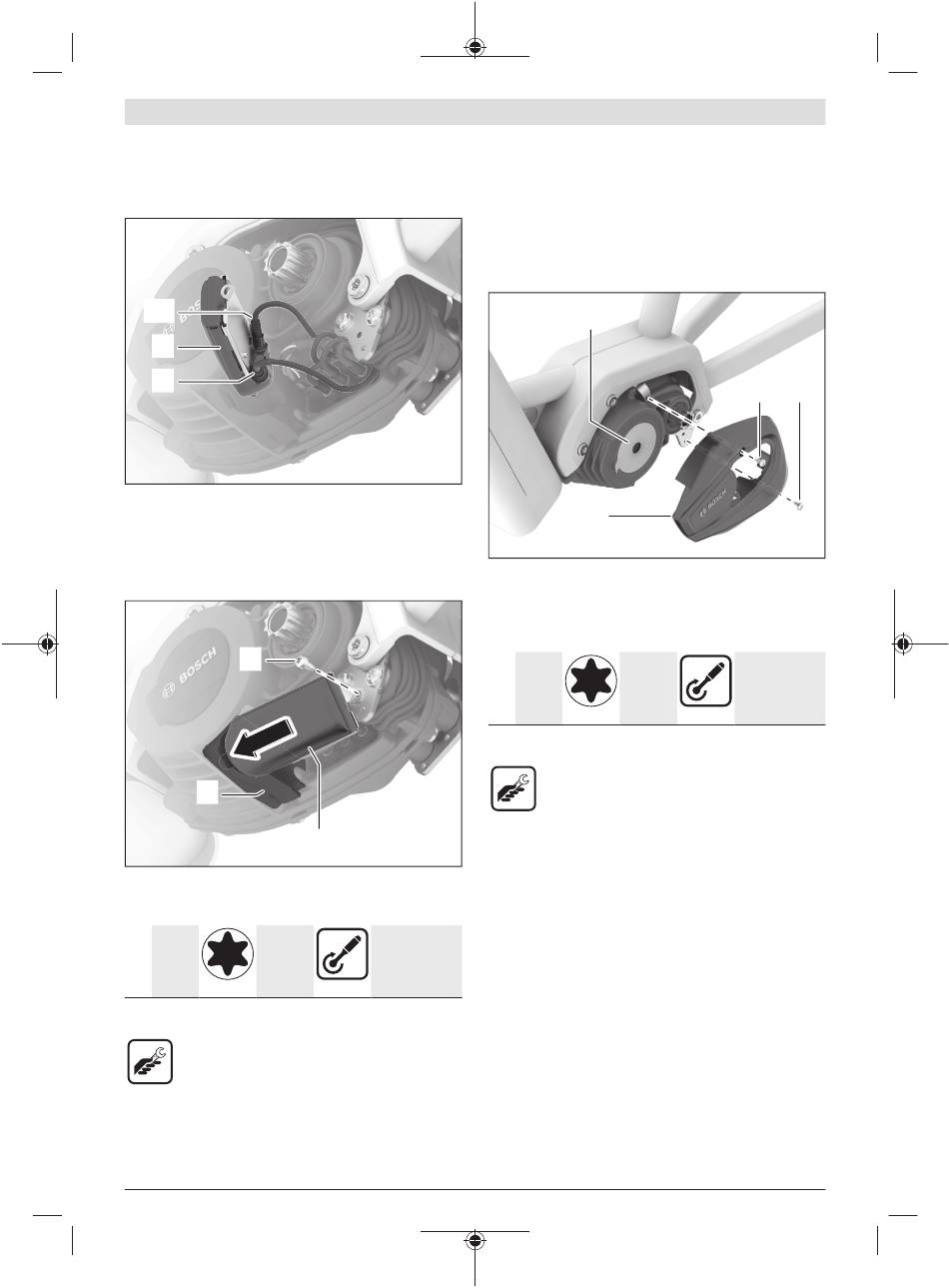

HMI kabelį (5) prijunkite prie atsilaisvinusios jungties (11).
HMI kabelį (5) nutieskite žemyn šalia esančių kabelių. Jei yra
galimybė, HMI kabelį nutieskite prieš akumuliatoriaus kabe-
lį (14), o tada – už likusių kabelių žemyn.
(12)
(7)
(5)
HMI kabelį (5) prijunkite prie „ConnectModule" (7) jung-
ties 1.
Valdymo bloko/ekrano laikiklio kabelį (12) prijunkite prie
„ConnectModule" (7) jungties 2.
„ConnectModule" montavimas
(2)
(6)
„ConnectModule" (7) įstatykite į laikiklį (6).
„ConnectModule" tiesioginio montavimo varžtu (2) prisukite
prie pavaros bloko laikančiosios plokštelės.
1 × M4×8 „Torx
T20"
lęšine
galvute
A) Pirmasis montavimas
B) Pakartotinis montavimas
– „Torx-T20" įrankis
– Dinamometrinis raktas
Nuoroda: „eBike" dviračiuose, kuriuose pavaros blokas yra
pritvirtintas prie rėmo tiesiogiai be laikančiosios plokštelės,
„ConnectModule" turi būti prisukamas laikantis dviračio ga-
mintojo nurodymų. Tokiu atveju gali reikėti papildomų dvira-
Bosch eBike Systems
(7)
A)
5 Nm
Nm
B)
4 Nm
čio gamintojo dalių. Laikykitės dviračio gamintojo nurody-
mų.
Nuoroda: stebėkite, kad kabeliai nebūtų suspausti ir kad ne-
sitrintų į aštrias briaunas.
Kairiojo dizaino dangtelio montavimas
Nuoroda: jei yra specifinis pavaros bloko dangtelis, reikia
patikrinti, ar jį galima naudoti, ar būtina pakeisti.
(17)
(9)
Dizaino dangtelį (9) užkabinkite už pavaros bloko (17)
priekinės briaunos, o tada uždėkite užpakalinę dizaino dang-
telio dalį.
Dizaino dangtelį (9) pritvirtinkite abiem iš pradžių išsuktais
varžtais (8).
2× M4×8 „Torx
T20"
lęšine
galvute
A) Pirmasis montavimas
B) Pakartotinis montavimas
– „Torx-T20" įrankis
– Dinamometrinis raktas
Lietuvių k. – 5
(8) (8)
A)
3,0 ± 0,5 Nm
Nm
B)
2,0 ± 0,5 Nm
M 275 008 3CM | (20.05.2022)
