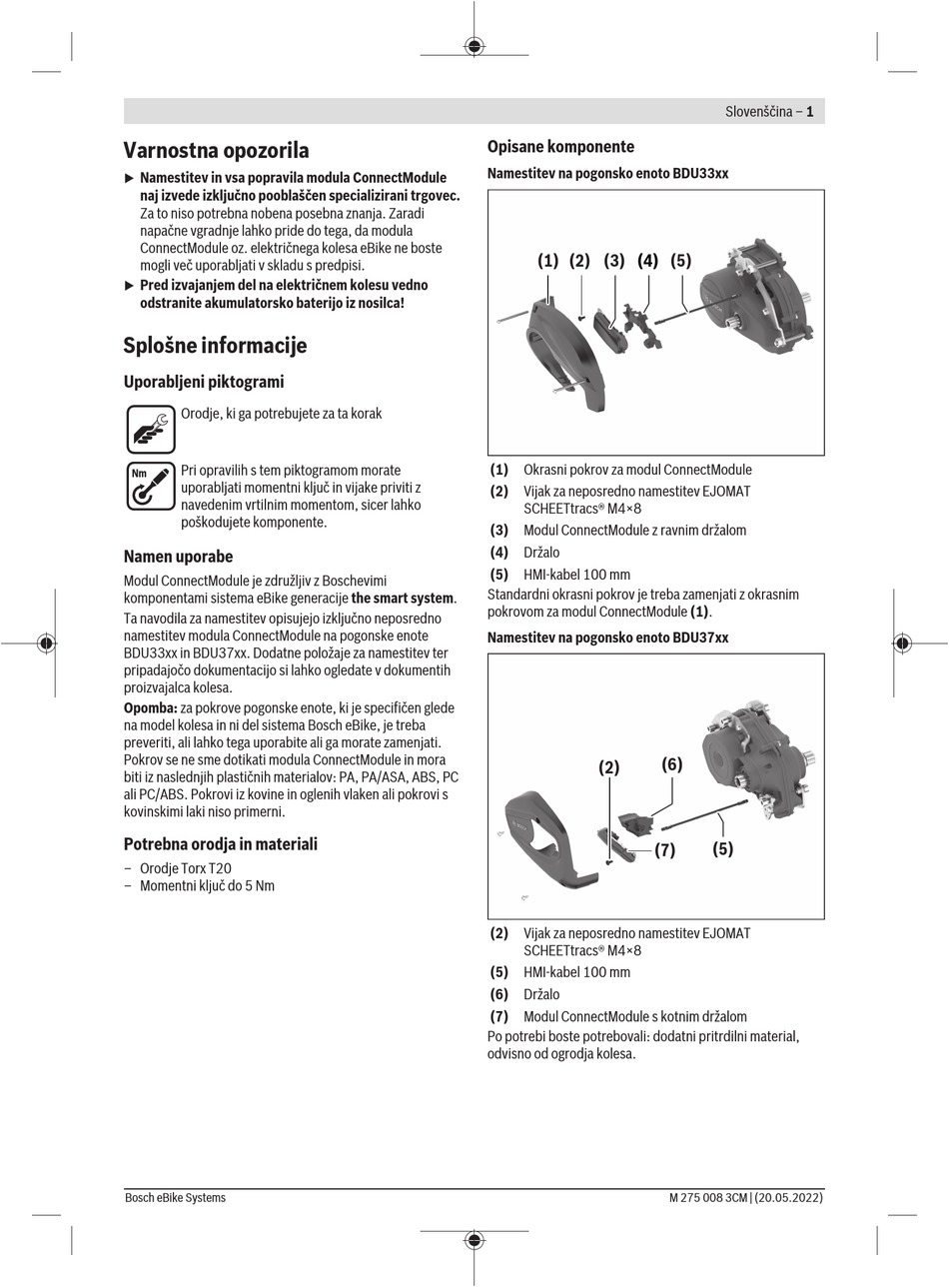

Varnostna Opozorila; Splošne Informacije - Bosch ConnectModule BCM3100 Montageanleitung

Varnostna opozorila

Namestitev in vsa popravila modula ConnectModule
u
naj izvede izključno pooblaščen specializirani trgovec.
Za to niso potrebna nobena posebna znanja. Zaradi
napačne vgradnje lahko pride do tega, da modula
ConnectModule oz. električnega kolesa eBike ne boste
mogli več uporabljati v skladu s predpisi.
Pred izvajanjem del na električnem kolesu vedno
u
odstranite akumulatorsko baterijo iz nosilca!
Splošne informacije
Uporabljeni piktogrami
Orodje, ki ga potrebujete za ta korak
Pri opravilih s tem piktogramom morate
Nm
uporabljati momentni ključ in vijake priviti z
navedenim vrtilnim momentom, sicer lahko
poškodujete komponente.
Namen uporabe
Modul ConnectModule je združljiv z Boschevimi
komponentami sistema eBike generacije the smart system.
Ta navodila za namestitev opisujejo izključno neposredno
namestitev modula ConnectModule na pogonske enote
BDU33xx in BDU37xx. Dodatne položaje za namestitev ter
pripadajočo dokumentacijo si lahko ogledate v dokumentih
proizvajalca kolesa.
Opomba: za pokrove pogonske enote, ki je specifičen glede
na model kolesa in ni del sistema Bosch eBike, je treba
preveriti, ali lahko tega uporabite ali ga morate zamenjati.
Pokrov se ne sme dotikati modula ConnectModule in mora
biti iz naslednjih plastičnih materialov: PA, PA/ASA, ABS, PC
ali PC/ABS. Pokrovi iz kovine in oglenih vlaken ali pokrovi s
kovinskimi laki niso primerni.
Potrebna orodja in materiali
– Orodje Torx T20
– Momentni ključ do 5 Nm
Bosch eBike Systems
Opisane komponente
Namestitev na pogonsko enoto BDU33xx
(1) (2) (3) (4)
(1) Okrasni pokrov za modul ConnectModule
(2) Vijak za neposredno namestitev EJOMAT
SCHEETtracs® M4×8
(3) Modul ConnectModule z ravnim držalom
(4) Držalo
(5) HMI-kabel 100 mm
Standardni okrasni pokrov je treba zamenjati z okrasnim
pokrovom za modul ConnectModule (1).
Namestitev na pogonsko enoto BDU37xx
(6)
(2)
(7)
(2) Vijak za neposredno namestitev EJOMAT
SCHEETtracs® M4×8
(5) HMI-kabel 100 mm
(6) Držalo
(7) Modul ConnectModule s kotnim držalom
Po potrebi boste potrebovali: dodatni pritrdilni material,
odvisno od ogrodja kolesa.
Slovenščina – 1
(5)
(5)
