taessa akkujohto irti moottoriyksiköstä (17), kierrä akkujoh-
toa enintään yhden kierroksen verran ja liitä akkujohto takai-
sin paikalleen tai sido yksittäiset kaapelit yhteen nippusi-
teellä tai teipillä.

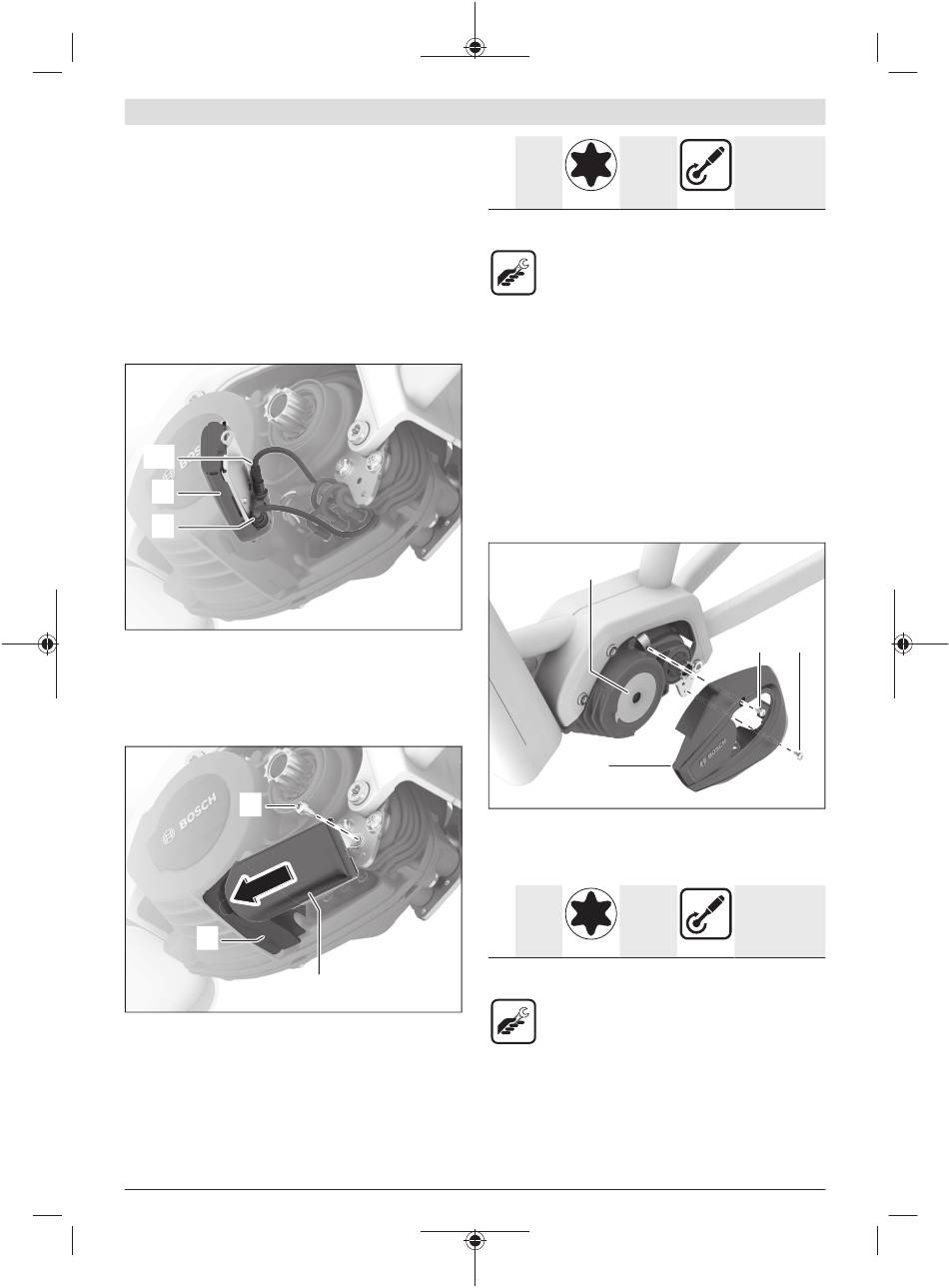

Vedä käyttöyksikön / näytön pidikkeen johto (12) irti moot-
toriyksikön (17) liitännästä (11).
Kytke käyttöliittymän johto (5) vapaaksi tulleeseen liitän-
tään (11).
Ohjaa käyttöliittymän johto (5) tiiviissä nipussa ennestään
olevien johtojen kanssa alaspäin. Mikäli mahdollista, ohjaa
käyttöliittymän johto akkujohdon (14) edestä ympäri ja sit-
ten muiden johtojen takana alaspäin.
(12)
(7)
(5)
Liitä käyttöliittymän johto (5) ConnectModulen (7) liitän-
tään 1.
Liitä käyttöyksikön / näytön pidikkeen johto (12) Connect-
Modulen (7) liitäntään 2.
ConnectModulen asentaminen
(2)
(6)
Kytke ConnectModule (7) pidikkeeseen (6).
Kiinnitä ConnectModule itseporatuvalla ruuvilla (2) mootto-
riyksikön asennuslevyyn.
Bosch eBike Systems
(7)
1× M4×8 Torx T20
Kupu-
kantai-
nen
A) Ensiasennus
B) Jälkiasennus
– Torx-T20-työkalu
– Momenttiavain
Huomautus: sellaisissa eBike-pyörissä, joissa moottoriyksi-
kön kiinnitys runkoon on tehty suoraan ilman asennuslevyjä,
ConnectModule on ruuvattava kiinni polkupyörän valmista-
jan ohjeiden mukaan. Kiinnitykseen tarvitaan mahdollisesti
polkupyörän valmistajalta saatavia lisäosia. Noudata polku-
pyörän valmistajan antamia ohjeita.
Huomautus: varmista, etteivät johdot ole puristuksissa tai
hankaa teräviä reunoja vasten.
Vasemman muotosuojuksen asentaminen
Huomautus: jos moottoriyksikössä on polkupyöräkohtainen
suojus, siinä tapauksessa on tarkistettava, voiko sitä käyttää
edelleen vai pitääkö se vaihtaa.
(17)
(9)
Kiinnitä muotosuojus (9) moottoriyksikön (17) etukylkeen ja
paina sen jälkeen muotosuojuksen takaosa paikalleen.
Kiinnitä muotosuojus (9) kahdella löysästi paikallaan olevalla
ruuvilla (8).
2× M4×8 Torx T20
Kupu-
kantai-
nen
A) Ensiasennus
B) Jälkiasennus
– Torx-T20-työkalu
– Momenttiavain
Suomi – 5
A)
5 Nm
Nm
B)
4 Nm
(8) (8)
A)
3,0 ± 0,5 Nm
Nm
B)
2,0 ± 0,5 Nm
