Bosch ConnectModule BCM3100 Montageanleitung Seite 120

Hrvatski – 4
Stavite ConnectModule dizajnirani poklopac (1) na
pogonsku jedinicu (13) i pričvrstite ga u dizajnirani
poklopac (10) montiran na desnoj strani.
Pričvrstite ConnectModule dizajnirani poklopac (1) s obama
vijcima (8) odvrnutim na početku.
2× M4×55 Torx T20
vijak s
lećastom
glavom
– Torx-T20 alat
– Moment ključ

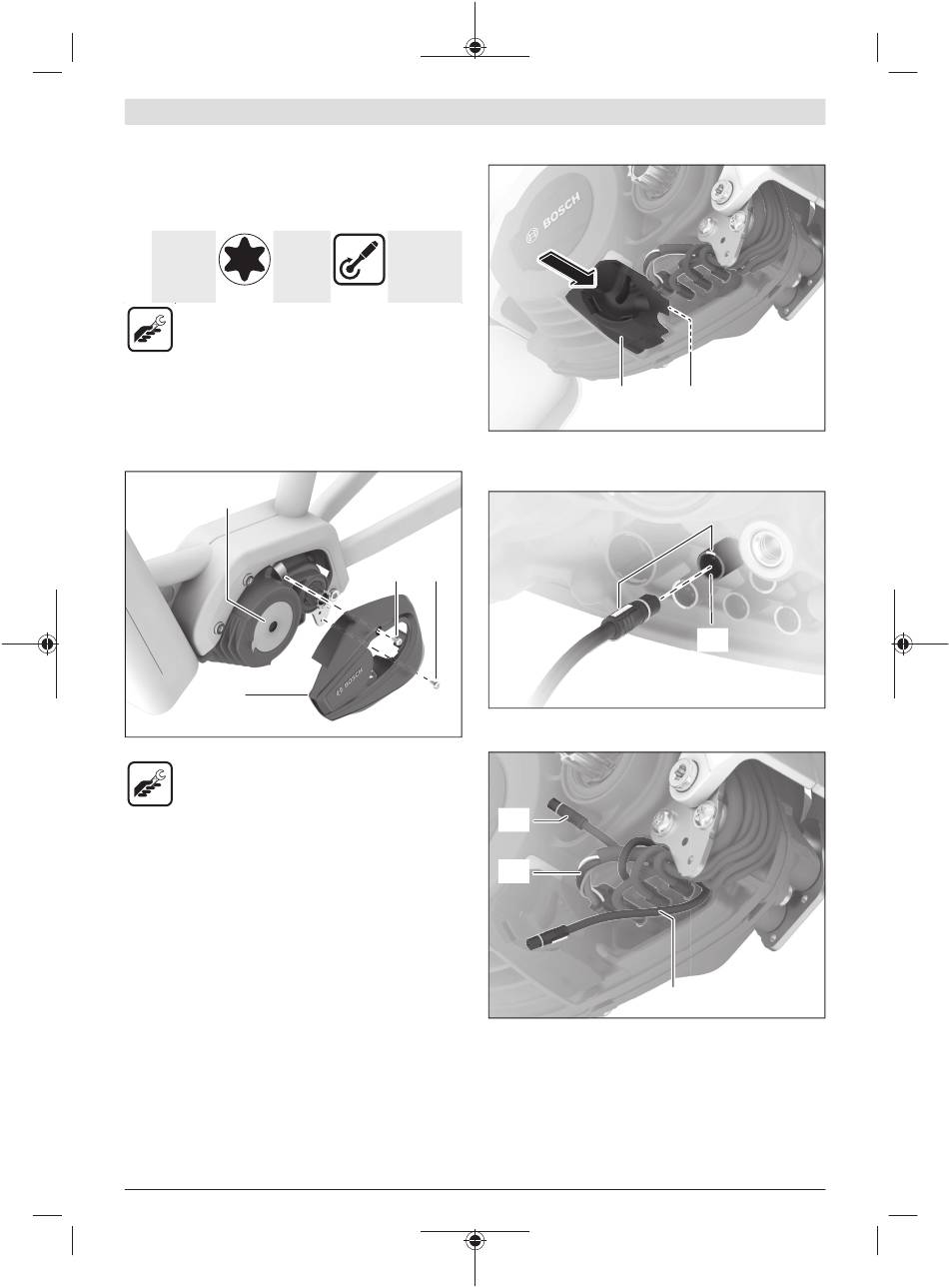

Montaža na pogonsku jedinicu
BDU37xx
Demontaža lijevog dizajniranog poklopca
(17)
(9)
Otpustite oba vijka (8) i odvrnite ih.
– Torx-T20 alat
Polako skinite lijevi dizajnirani poklopac (9) počevši s desne
strane i objesite dizajnirani poklopac iz prednjeg rebra na
pogonskoj jedinici (17).
M 275 008 3CM | (20.05.2022)
Montaža nosača
1 Nm
Nm
Pritisnite nosač (6) u otvor na pogonskoj jedinici (17).
Priključivanje kabela
(8) (8)
Napomena: Pri priključivanju kabela pazite na oznaku u boji i
smjer utikača i utičnica.
(12)
(14)
Napomena: Kako bi se izbjegle električne smetnje,
pojedinačni kabeli kabela baterije (14) ne smiju se
razmotati. U tu svrhu eventualno izvucite kabel baterije na
pogonskoj jedinici (17), okrenite kabel baterije maksimalno
za jedan okretaj i ponovno ga priključite ili spojite
pojedinačne kabele kabelskom vezicom ili ljepljivom trakom.
Odvojite kabel (12) upravljačke jedinice/nosača zaslona na
pogonskoj jedinici (17) od priključka (11).
(6)
(17)
(11)
(5)
