Bosch ConnectModule BCM3100 Montageanleitung Seite 28

Português – 2

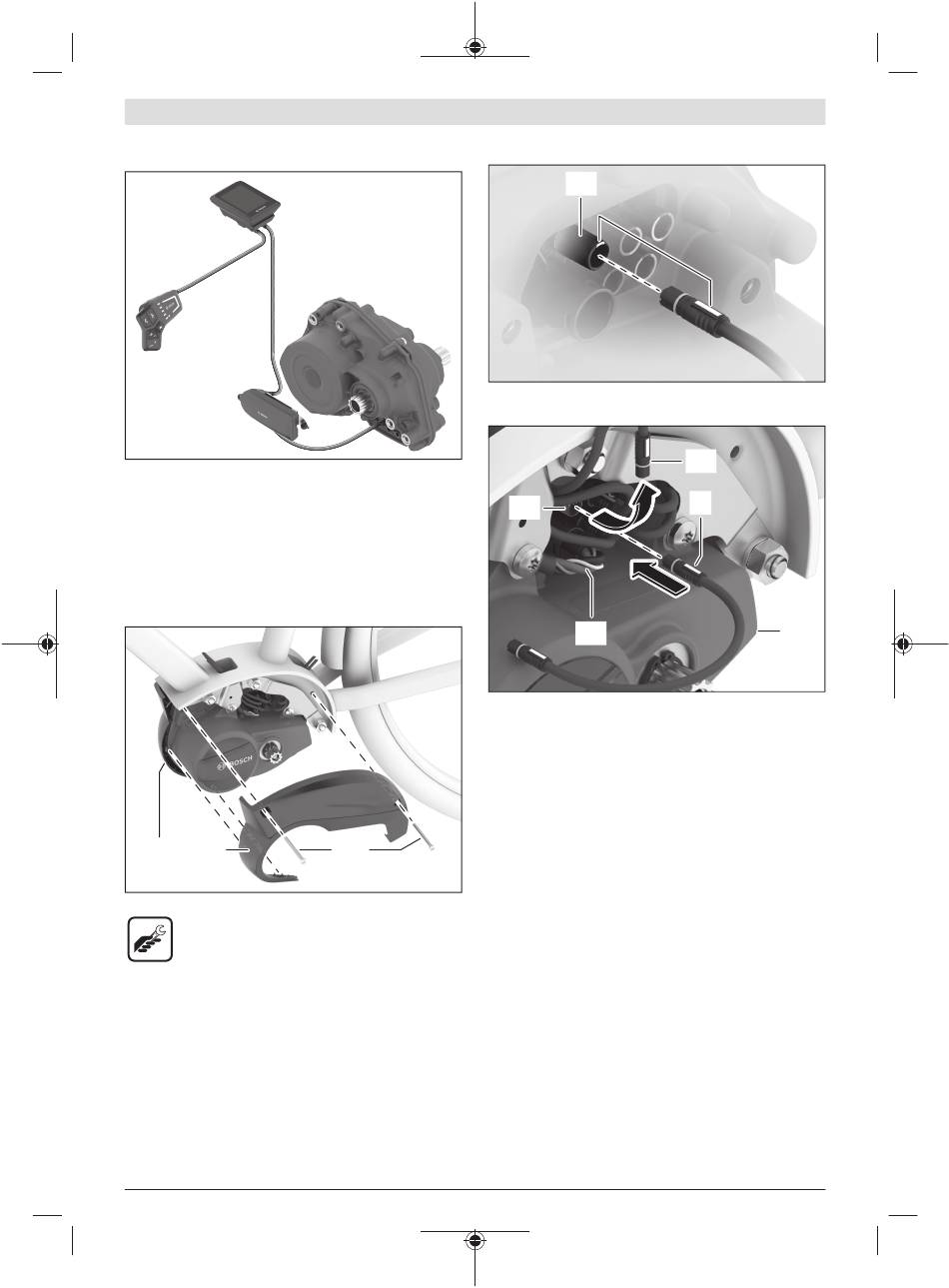

Princípio de ligação
O ConnectModule é ligado eletricamente ao cabo entre a
unidade de comando/o suporte do mostrador e a unidade de
acionamento.
Montagem na unidade de
acionamento BDU33xx
Desmontar a cobertura de design esquerda
(10) (9)
Solte os dois parafusos (8) e desenrosque-os.
– Ferramenta Torx-T20
A cobertura de design esquerda (9) está encaixada em
2 pontos na cobertura de design direita (10). Retire
cuidadosamente a cobertura de design esquerda.
M 275 008 3CM | (20.05.2022)
Ligar o cabo HMI
Nota: Ao ligar o cabo, tenha atenção à codificação por cores
e alinhamento dos conectores e tomadas.
(11)
Retire o cabo (12) da unidade de comando/do suporte do
mostrador na unidade de acionamento (13) da ligação (11).
Ligue o cabo HMI (5) à ligação (11) que ficou livre.
Nota: Para evitar perturbações elétricas, os cabos
individuais do cabo da bateria (14) não podem desfiar-se.
Para isso, e se necessário, retire o cabo da bateria na
unidade de acionamento (13), torça o cabo da bateria no
máximo em uma volta e ligue novamente o cabo da bateria
(8) ou agrupe os cabos individuais com uma braçadeira ou fita
adesiva.
(11)
(12)
(5)
(14)
Bosch eBike Systems
(13)
