o jednu otáčku a kábel akumulátora opäť pripojte alebo spoj-
te jednotlivé káble pomocou sťahovacej pásky alebo lepiacej
pásky.

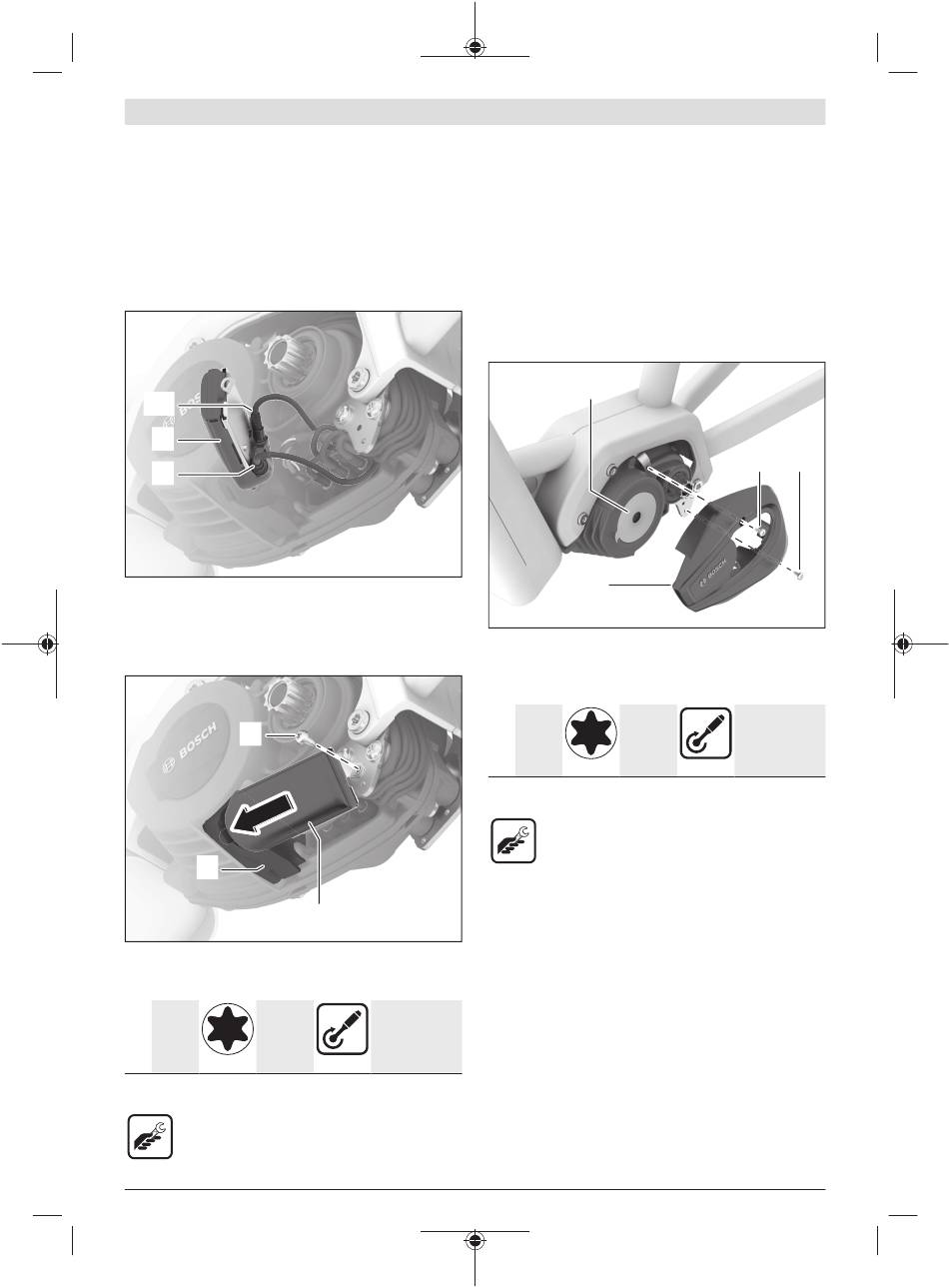

Vytiahnite kábel (12) z ovládacej jednotky/držiaka displeja
na pohonnej jednotke (17) z prípojky (11).
Pripojte HMI kábel (5) na uvoľnenú prípojku (11).
Uložte HMI kábel (5) tesne spolu s prítomnými káblami
smerom dole. Ak je to možné, veďte HMI kábel popred kábel
akumulátora (14) a potom poza ostatné káble smerom dole.
(12)
(7)
(5)
Pripojte HMI kábel (5) na ConnectModule (7) do prípojky 1.
Pripojte kábel (12) ovládacej jednotky/držiaka displeja na
ConnectModule (7) do prípojky 2.
Montáž ConnectModule
(2)
(6)
Zasuňte ConnectModule (7) do držiaka (6).
Priskrutkujte ConnectModule pomocou skrutky na priamu
montáž (2) na plechovú konzolu pohonnej jednotky.
1× M4×8 Torx T20
šošov-
kovitá
hlava
A) Prvá montáž
B) Nasledujúca montáž
– Nástroj Torx T20
– Momentový kľúč
Bosch eBike Systems
(7)
A)
5 Nm
Nm
B)
4 Nm
Upozornenie: Pri eBike, na ktorých je pohonná jednotka
upevnená na ráme priamo bez plechovej konzoly, je nutné
ConnectModule priskrutkovať podľa pokynov výrobcu bicyk-
la. Prípadne sú nutné ďalšie diely výrobcu bicykla. Dodržuj-
te pokyny výrobcu bicykla.
Upozornenie: Dbajte na to, aby kábel nebol privretý alebo
aby sa nešúchal o ostré hrany.
Montáž ľavého ozdobného krytu
Upozornenie: Pri špecifickom kryte pohonnej jednotky
bicykla je nutné skontrolovať, či možno tento kryt naďalej
používať alebo je nutné ho vymeniť.
(17)
(9)
Zaveste ozdobný kryt (9) na predné rebro pohonnej jednot-
ky (17) a potom nasaďte zadný diel ozdobného krytu.
Upevnite ozdobný kryt (9) pomocou oboch skrutiek (8),
ktoré ste na začiatku vyskrutkovali.
2× M4×8 Torx T20
šošov-
kovitá
hlava
A) Prvá montáž
B) Nasledujúca montáž
– Nástroj Torx T20
– Momentový kľúč
Slovenčina – 5
(8) (8)
A)
3,0 ± 0,5 Nm
Nm
B)
2,0 ± 0,5 Nm
