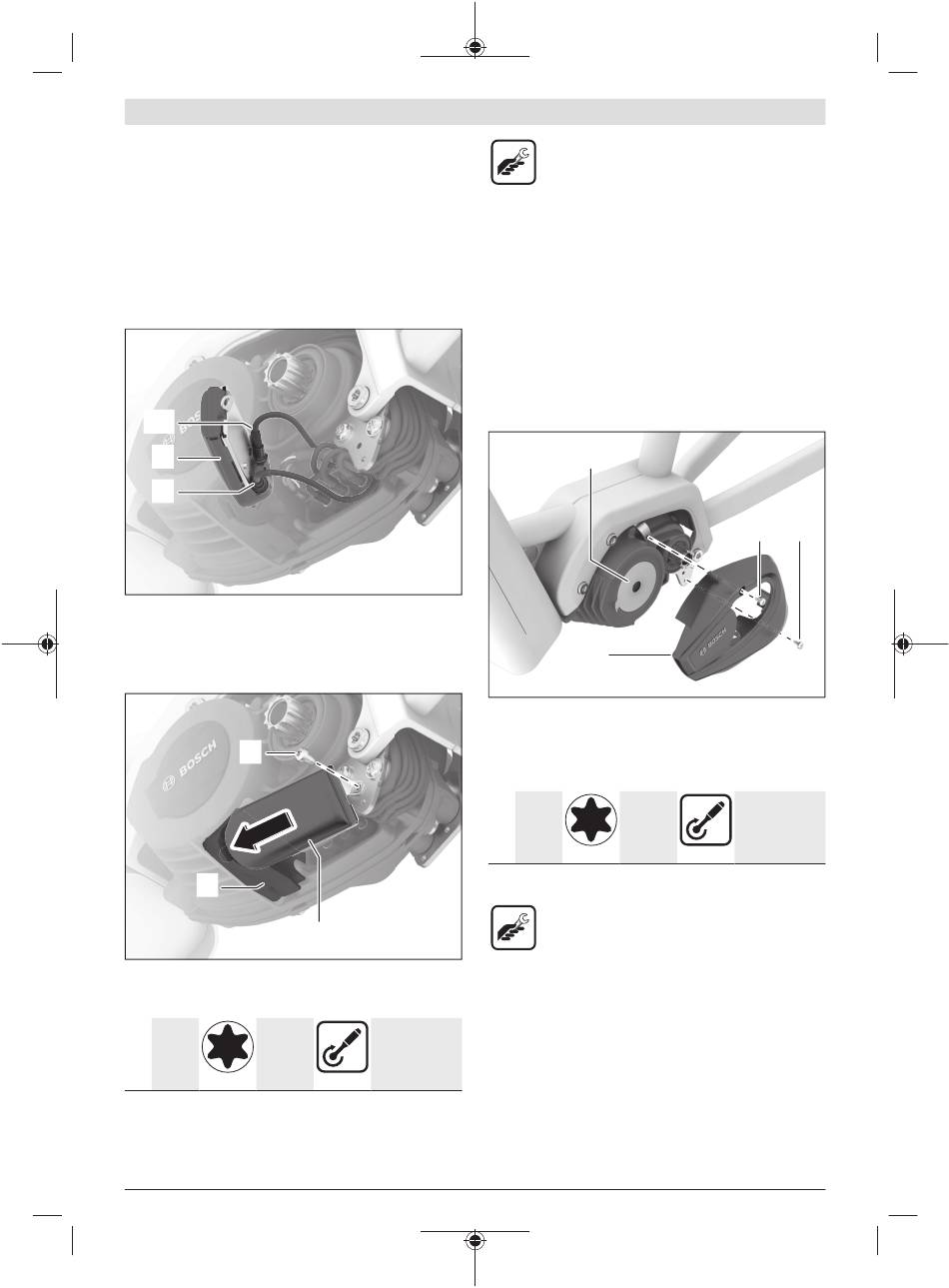

unidade de acionamento (17), torça o cabo da bateria em no
máximo uma volta e ligue novamente o cabo da bateria ou
agrupe os cabos individuais com uma braçadeira ou fita
adesiva.
Retire o cabo (12) da unidade de comando/do suporte do
mostrador na unidade de acionamento (17) da ligação (11).
Ligue o cabo HMI (5) à ligação (11) que ficou livre.
Disponha o cabo HMI (5) junto com os cabos existentes para
baixo. Se possível, conduza o cabo HMI em volta do cabo da
bateria (14) e depois atrás dos restantes cabos para baixo.
(12)
(7)
(5)
Ligue o cabo HMI (5) ao ConnectModule (7) na ligação 1.
Ligue o cabo (12) da unidade de comando/do suporte do
mostrador ao ConnectModule (7) na ligação 2.
Montar o ConnectModule
(2)
(6)
Insira o ConnectModule (7) no suporte (6).
Aparafuse o ConnectModule com o parafuso de montagem
direta (2) na chapa de suporte da unidade de acionamento.
1× M4×8
Torx T20
cabeça
lenti-
cular
A) Primeira montagem
B) Montagem subsequente
Bosch eBike Systems
(7)
A)
5 Nm
Nm
B)
4 Nm
– Ferramenta Torx-T20
– Chave dinamométrica
Nota: Nas eBikes em que a unidade de acionamento está
fixada diretamente ao quadro sem chapas de suporte, é
necessário aparafusar o ConnectModule de acordo com as
especificações do fabricante da bicicleta. Eventualmente
são necessárias peças adicionais do fabricante da bicicleta.
Respeite as indicações do fabricante da bicicleta.
Nota: Certifique-se de que os cabos não são entalados nem
tenham fricção com arestas afiadas.
Montar a cobertura de design esquerda
Nota: No caso de uma cobertura da unidade de acionamento
específica da bicicleta, é necessário verificar se esta pode
continuar a ser utilizada ou se tem de ser substituída.
(17)
(9)
Engate a cobertura de design (9) na nervura dianteira da
unidade de acionamento (17) e depois coloque a parte
traseira da cobertura de design.
Fixe a cobertura de design (9) com os dois parafusos (8)
desenroscados inicialmente.
2× M4×8
Torx T20
cabeça
lenti-
cular
A) Primeira montagem
B) Montagem subsequente
– Ferramenta Torx-T20
– Chave dinamométrica
Português – 5
(8)
(8)
A)
3,0 ± 0,5 Nm
Nm
B)
2,0 ± 0,5 Nm
M 275 008 3CM | (20.05.2022)
