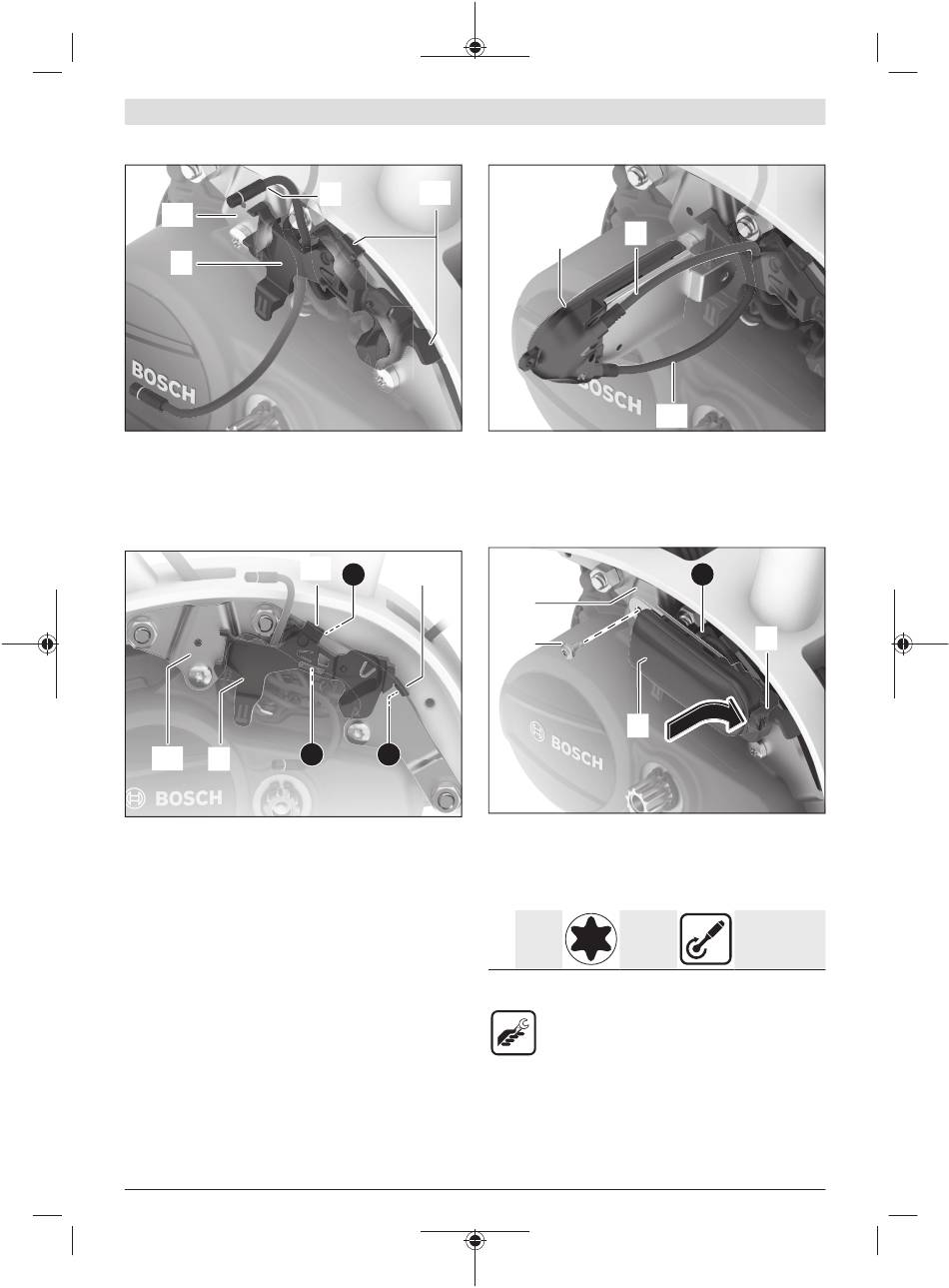

De houder monteren
(15)
(4)
De houder (4) is aangepast aan de vorm van de montage-
plaat (15).
Plaats de houder (4) met beide haken (16) aan de boven-
kant van de montageplaat.
Leid de HMI-kabel (5) zoals afgebeeld achter de houder (4)
naar boven.
(16)
(15) (4)
Stel de houder (4) zodanig af, dat beide haken (16) gelijklig-
gen met de bovenkant van de montageplaat ➊.
Druk de houder zodanig tegen de montageplaat, dat de hou-
der aan de onderkant van de montageplaat vergrendelt ➋.
Bosch eBike Systems
(16)
(5)
(16)
1
2 1

De kabels aansluiten

(3) (5)
(12)
Sluit de HMI-kabel (5) bij de ConnectModule (3) op aanslui-
ting 1 aan.
Sluit de kabel (12) van de bedieningseenheid/displayhouder
bij de ConnectModule (3) op aansluiting 2 aan.
De ConnectModule monteren
(15)
(2)
(3)
Druk de HMI-kabel (5) boven bij de houder (4) in de kabel-
geleiding ➌.
Steek de ConnectModule (3) in de houder (4).
Schroef de ConnectModule (3) met de bevestigings-
schroef (2) vast aan de montageplaat (15).
1× M4×8 Torx T20
lenskop
A) Eerste montage
B) Volgende montage
– Torx-T20-gereedschap
– Momentsleutel
Aanwijzing: Let erop dat de kabels niet worden afgeklemd
of langs scherpe randen schuren.
De ConnectModule-design-afdekking monteren
Aanwijzing: Met gemonteerde ConnectModule moet de
standaard-design-afdekking worden verwijderd en moet een
Nederlands – 3
3
(4)
A)
5 Nm
Nm
B)
4 Nm
