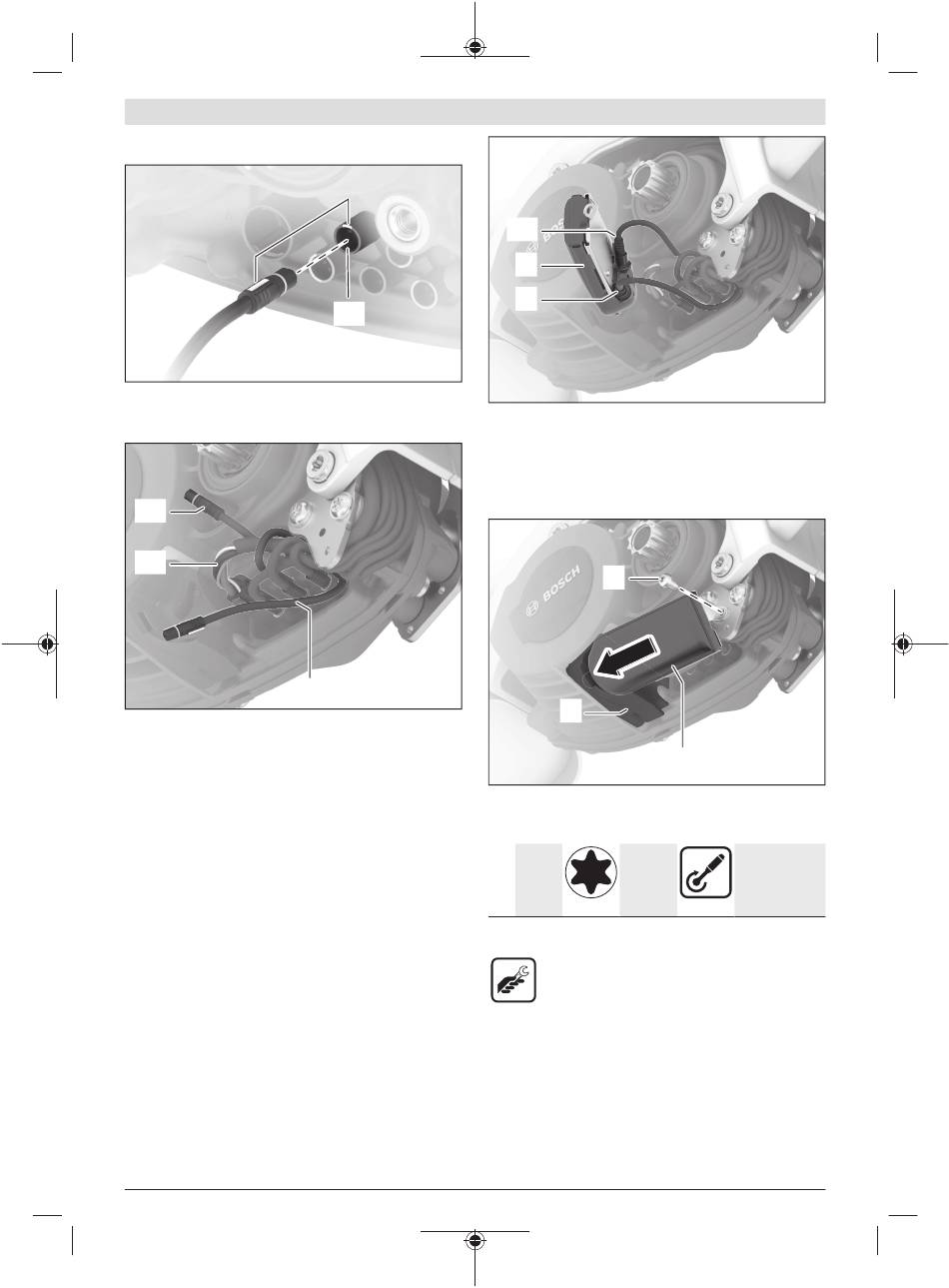

Σύνδεση του καλωδίου
Υπόδειξη: Κατά τη σύνδεση των καλωδίων προσέξτε τη χρω-
ματική κωδικοποίηση και την κατεύθυνση του φις και των υπο-
δοχών.
(12)
(14)
(5)
Υπόδειξη: Για την αποφυγή ηλεκτρικών παρεμβολών, τα ξεχω-
ριστά καλώδια του καλωδίου της μπαταρίας (14) δεν επιτρέπε-
ται να ξεχωριστούν μεταξύ τους. Αφαιρέστε γι' αυτό ενδεχο-
μένως το καλώδιο της μπαταρίας στη μονάδα κίνησης (17),
στρίψτε το καλώδιο της μπαταρίας το πολύ μία φορά και συν-
δέστε ξανά το καλώδιο της μπαταρίας ή δέστε τα ξεχωριστά κα-
λώδια όλα μαζί με ένα δεματικό καλωδίων ή με μια κολλητική
ταινία.
Αφαιρέστε το καλώδιο (12) της μονάδας χειρισμού/του στη-
ρίγματος της οθόνης στη μονάδα κίνησης (17) από τη σύνδε-
ση (11).
Συνδέστε το καλώδιο HMI (5) στην ελευθερωμένη σύνδε-
ση (11).
Τοποθετήστε το καλώδιο HMI (5) κοντά με τα υπάρχοντα κα-
λώδια προς τα κάτω. Εάν είναι δυνατόν, περάστε το καλώδιο
HMI μπροστά από το καλώδιο της μπαταρίας (14) και μετά
κάτω πίσω από τα υπόλοιπα καλώδια προς τα κάτω.
Bosch eBike Systems
(12)
(11)
Συνδέστε το καλώδιο HMI (5) στο ConnectModule (7) στη
σύνδεση 1.
Συνδέστε το καλώδιο (12) της μονάδας χειρισμού/του στηρίγ-
ματος της οθόνης στο ConnectModule (7) στη σύνδεση 2.
Συναρμολόγηση του ConnectModule
Τοποθετήστε το ConnectModule (7) στο στήριγμα (6).
Βιδώστε το ConnectModule με τη βίδα απευθείας συναρμο-
λόγησης (2) στο έλασμα στήριξης της μονάδας κίνησης.
1× M4×8
A) Πρώτη συναρμολόγηση
B) Ακόλουθη συναρμολόγηση
Υπόδειξη: Στα eBikes, στα οποία η μονάδα κίνησης είναι στε-
ρεωμένη απευθείας στο πλαίσιο χωρίς ελάσματα στήριξης, το
ConnectModule πρέπει να βιδωθεί σύμφωνα με τις προδια-
γραφές του κατασκευαστή του ποδηλάτου. Ενδεχομένως να
είναι απαραίτητα πρόσθετα εξαρτήματα από τον κατασκευα-
στή του ποδηλάτου. Προσέξτε τις υποδείξεις του κατα-
σκευαστή του ποδηλάτου.
Υπόδειξη: Προσέξτε εδώ, να μη μαγκωθεί το καλώδιο ή να
μην ξυστεί σε κοφτερές ακμές.
(7)
(5)
(2)
(6)
(7)
Torx T20
Nm
ημισφαι-
ρική κε-
φαλή
– Εργαλείο Torx-T20
– Ροπόκλειδο
M 275 008 3CM | (20.05.2022)
Ελληνικά – 5
A)
5 Nm
B)
4 Nm
