Italiano – 4

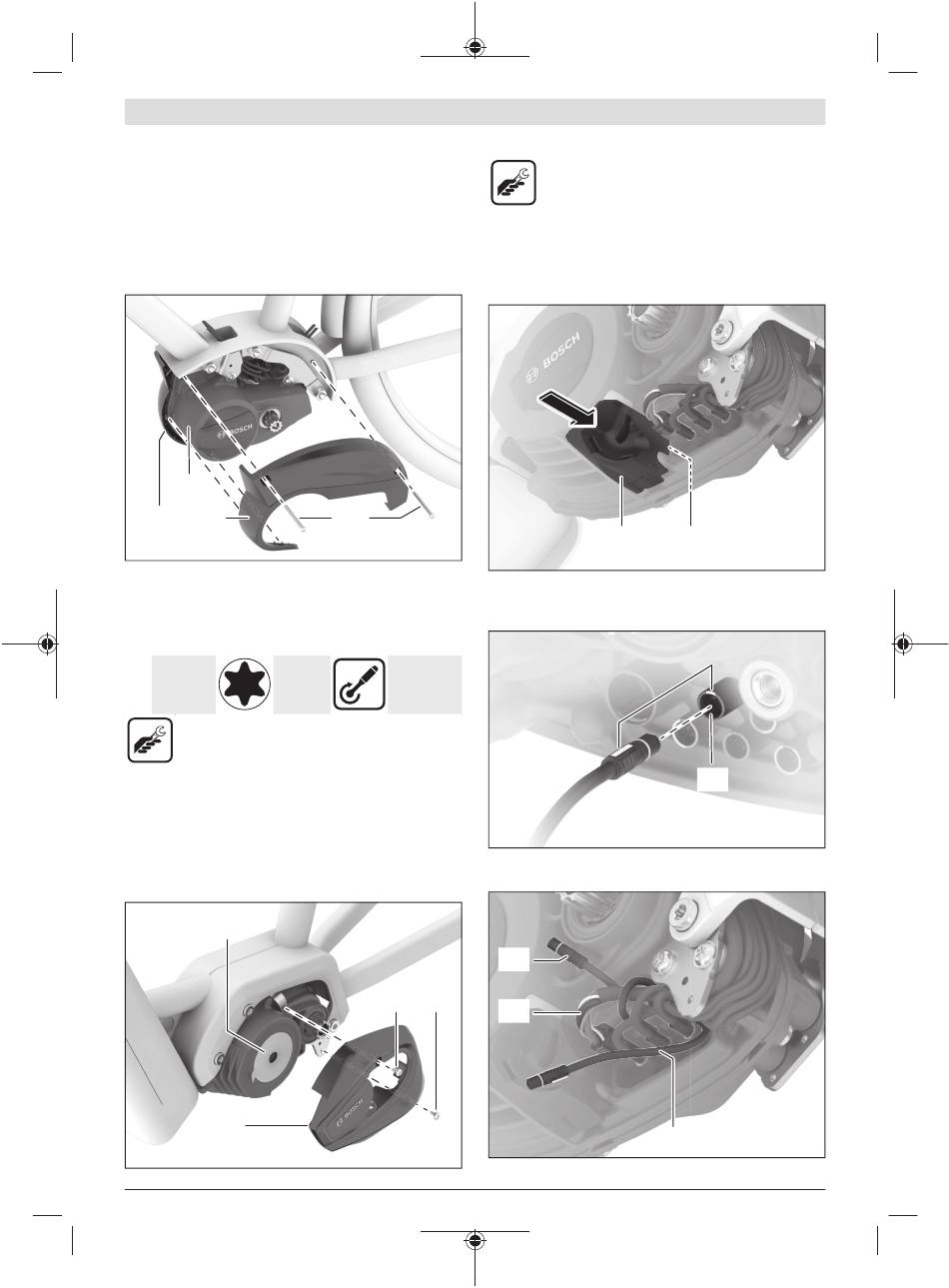

Montaggio della copertura di design
ConnectModule
Avvertenza: con il ConnectModule montato, la copertura di
design standard deve essere rimossa e sostituita con una co-
pertura di design ConnectModule. Se è presente una coper-
tura dell'unità motrice specifica della bici è necessario con-
trollare se questa può essere riutilizzata o se deve essere so-
stituita.
(13)
(10) (1)
Posizionare la copertura di design ConnectModule (1)
sull'unità motrice (13) e incastrarla nella copertura di desi-
gn (10) montata sul lato destro.
Fissare la copertura di design ConnectModule (1) con le due
viti (8) svitate in precedenza.
2× M4×55 Torx T20
a testa
bombata
– Utensile Torx T20
– Chiave dinamometrica
Montaggio sull'unità motrice
BDU37xx
Smontaggio della copertura di design lato
sinistro
(17)
(9)
M 275 008 3CM | (20.05.2022)
Svitare le due viti (8) ed estrarle.
Estrarre lentamente la copertura di design lato sinistro (9)
iniziando dal lato destro e sganciarla dalla nervatura anterio-
re dell'unità motrice (17).
Montaggio del supporto
(8)
Premere il supporto (6) nell'incavo sull'unità motrice (17).
Collegamento dei cavi
1 Nm
Nm
Avvertenza: quando si collega il cavo, prestare attenzione ai
colori e alla posizione di connettori e attacchi.
(12)
(8) (8)
(14)
– Utensile Torx T20
(6)
(17)
(11)
(5)
