Ελληνικά – 6
Συναρμολόγηση του αριστερού καλύμματος
ντιζάιν
Υπόδειξη: Σε περίπτωση ενός καλύμματος ειδικού για το πο-
δήλατο της μονάδας κίνησης πρέπει να ελεγχθεί, εάν μπορεί
να συνεχίσει να χρησιμοποιείται ή εάν πρέπει να αντικαταστα-
θεί.
(17)
(9)

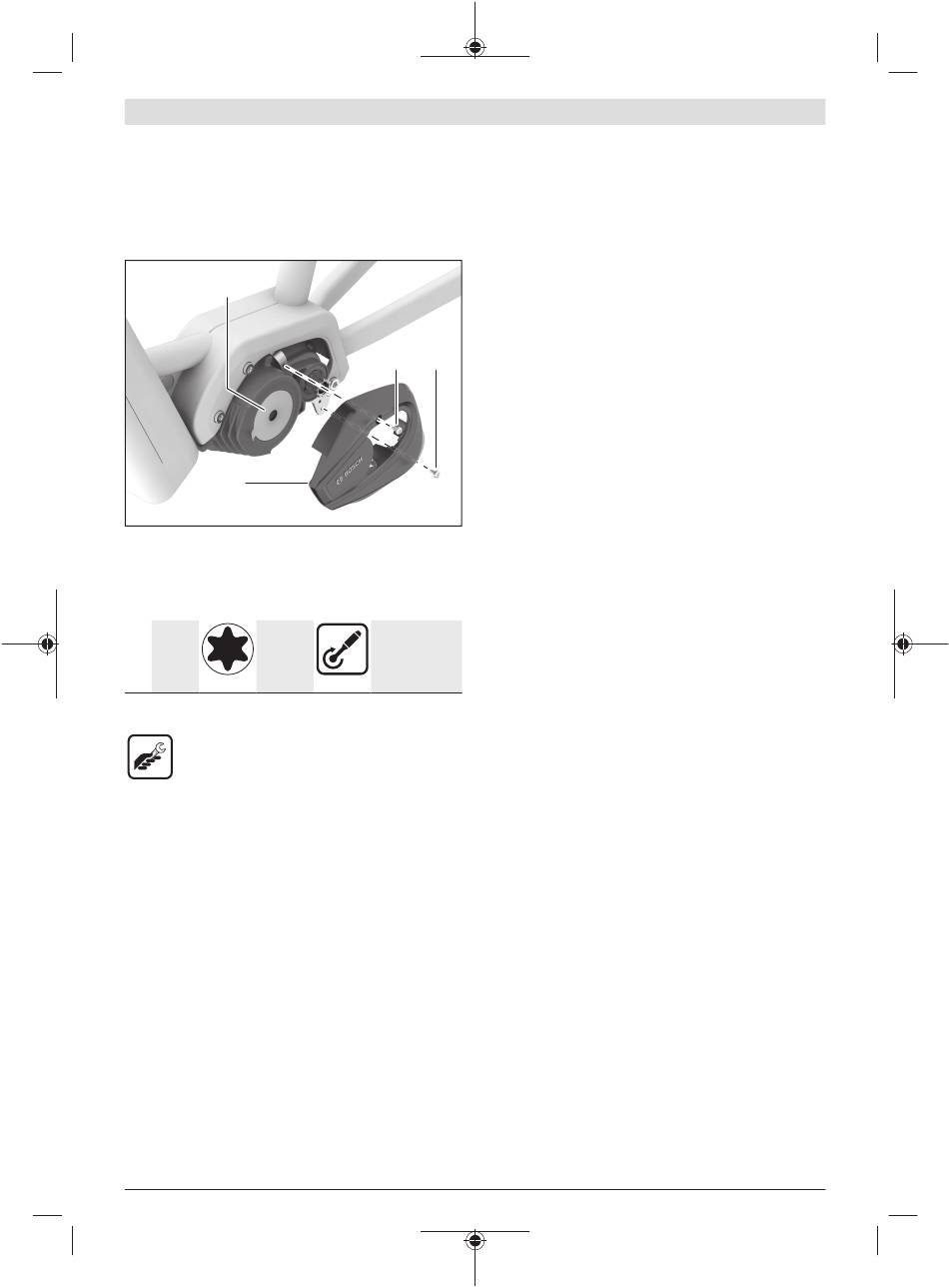

Αναρτήστε το κάλυμμα ντιζάιν (9) στην μπροστινή νεύρωση
της μονάδας κίνησης (17) και τοποθετήστε μετά το πίσω
μέρος του καλύμματος ντιζάιν.
Στερεώστε το κάλυμμα ντιζάιν (9) με τις δύο αρχικά ξεβιδω-
μένες βίδες (8).
2× M4×8 Torx T20
ημισφαι-
ρική κε-
φαλή
A) Πρώτη συναρμολόγηση
B) Ακόλουθη συναρμολόγηση
– Εργαλείο Torx-T20
– Ροπόκλειδο
M 275 008 3CM | (20.05.2022)
(8) (8)
A)
3,0 ± 0,5 Nm
Nm
B)
2,0 ± 0,5 Nm
