Deutsch – 2

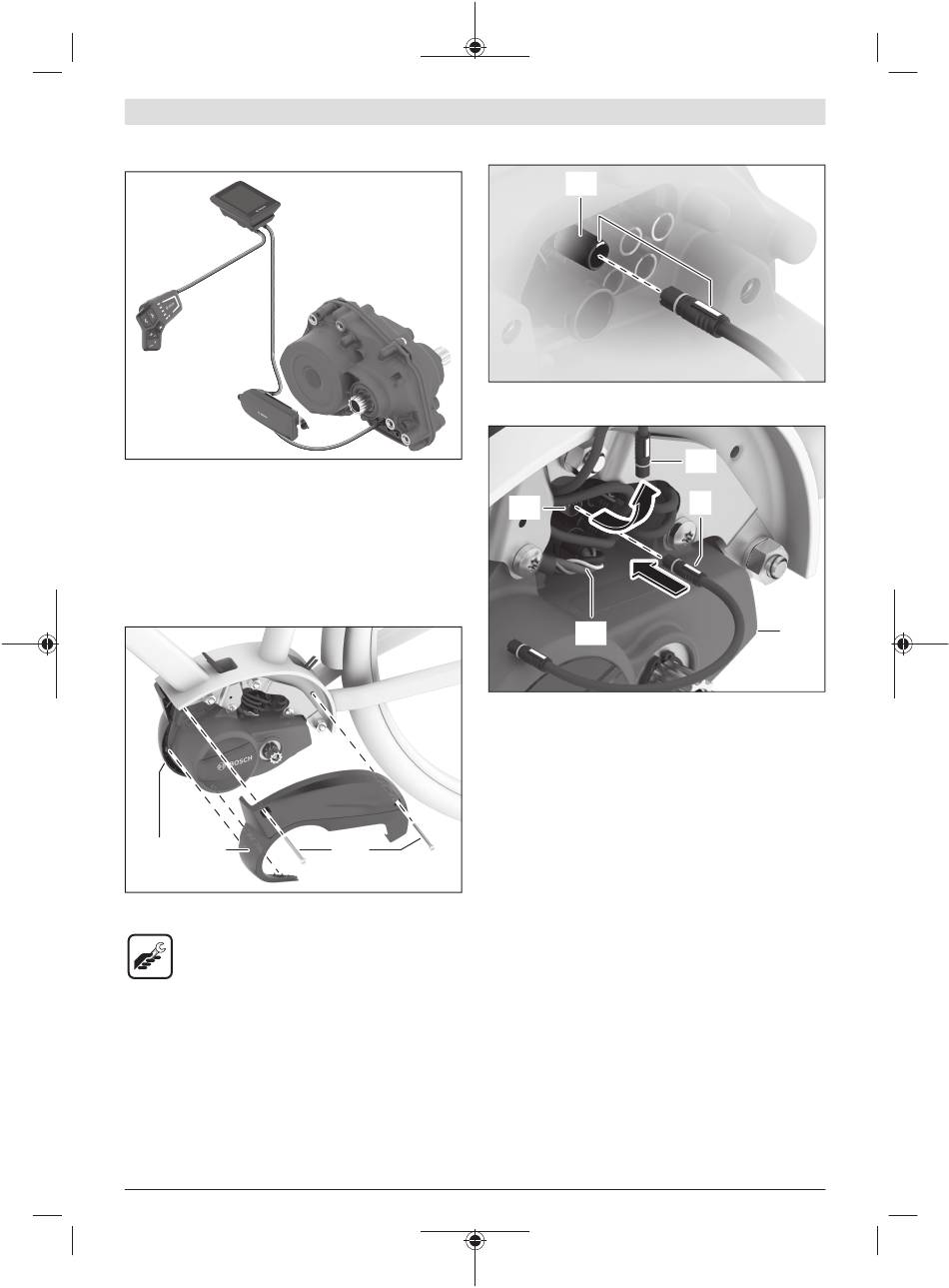

Anschlussprinzip
Das ConnectModule wird elektrisch in der Leitung zwischen
der Bedieneinheit/dem Displayhalter und der Antriebsein-
heit angeschlossen.

Montage an Antriebseinheit

BDU33xx

Die Linke Design-Abdeckung demontieren

(10) (9)
Lösen Sie die beiden Schrauben (8) und schrauben Sie die-
se heraus.
– Torx-T20-Werkzeug
Die linke Design-Abdeckung (9) ist an 2 Stellen in die rechte
Design-Abdeckung (10) eingeklipst. Ziehen Sie die linke De-
sign-Abdeckung vorsichtig ab.
M 275 008 3CM | (20.05.2022)
Das HMI-Kabel anschließen
Hinweis: Beachten Sie beim Anschließen der Kabel die Farb-
kodierung und Ausrichtung der Stecker und Buchsen.
(11)
Ziehen Sie das Kabel (12) der Bedieneinheit/des Displayhal-
ters an der Antriebseinheit (13) vom Anschluss (11) ab.
Schließen Sie das HMI-Kabel (5) an den frei gewordenen An-
schluss (11) an.
Hinweis: Um elektrische Störungen zu vermeiden, dürfen
die einzelnen Kabel des Akkukabels (14) nicht auffächern.
Ziehen Sie dazu ggf. das Akkukabel an der Antriebsein-
heit (13) ab, verdrehen Sie das Akkukabel maximal um eine
(8)
Umdrehung und schließen Sie das Akkukabel wieder an oder
fassen Sie die einzelnen Kabel mit einem Kabelbinder oder
einem Klebeband zusammen.
(11)
(12)
(5)
(14)
Bosch eBike Systems
(13)
