Bosch ConnectModule BCM3100 Montageanleitung Seite 58

Norsk – 2

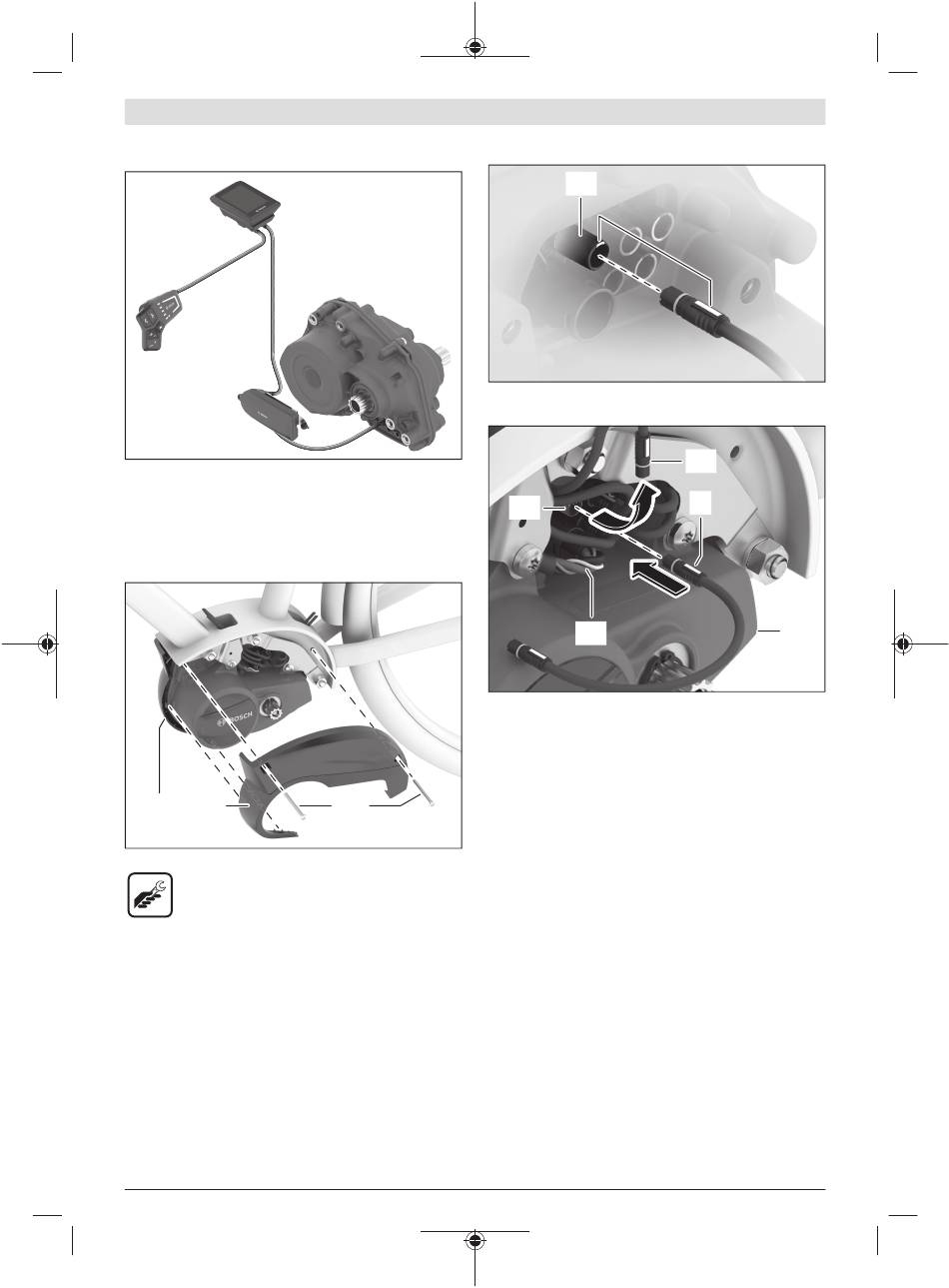

Tilkoblingsprinsipp
ConnectModule kobles til elektrisk i ledningen mellom
betjeningsenheten/displayholderen og drivenheten.
Montering på drivenhet BDU33xx
Demontere det venstre designdekselet
(10)
(9)
Løsne de to skruene (8), og skru dem ut.
– Torx T20-verktøy
Det venstre designdekselet (9) er festet til det høyre
designdekselet (10) med klips 2 steder. Trekk det venstre
designdekselet forsiktig av.
M 275 008 3CM | (20.05.2022)
Koble til HMI-kabelen
Merknad: Vær oppmerksom på fargekodingen og retningen
til pluggene og kontaktene når du kobler til kablene.
(11)
Trekk kabelen (12) til betjeningsenheten/displayholderen
på drivenheten (13) fra tilkoblingen (11).
Koble HMI-kabelen (5) til tilkoblingen som nå har blitt
ledig (11).
Merknad: For å unngå elektriske forstyrrelser må ikke de
enkelte ledningene til batterikabelen (14) splittes. For å
(8)
unngå dette trekker du eventuelt batterikabelen fra
drivenheten (13), dreier batterikabelen maksimalt én
omdreining og kobler til batterikabelen igjen, eller du binder
de enkelte ledningene sammen med et buntebånd eller teip.
(11)
(12)
(5)
(14)
Bosch eBike Systems
(13)
