Bosch ConnectModule BCM3100 Montageanleitung Seite 130

Latviešu – 2

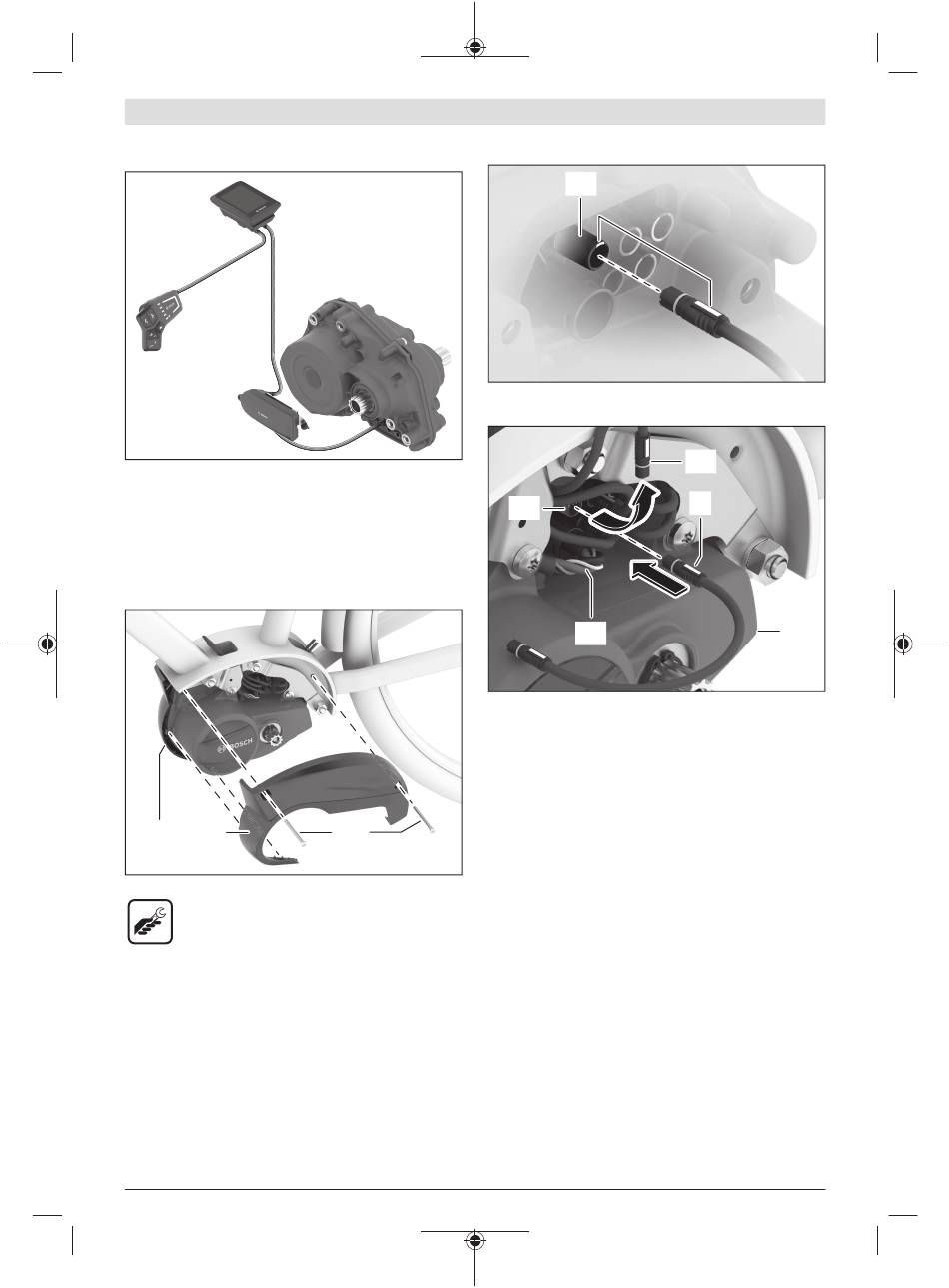

Pieslēgšanas princips
ConnectModule tiek saslēgts elektriskā ķēdē starp vadības
moduli/displeja turētāju un piedziņas bloku.
Montāža uz piedziņas bloka
BDU33xx
Kreisā dekoratīvā pārsega demontāža
(10)
(9)
Atskrūvējiet abas skrūves (8) un izskrūvējiet tās.
– Torx-T20 instruments
Kreisas dekoratīvais pārsegs (9) ar skavām ir iestiprināts
divās vietās uz labā dekoratīvā pārsega (10). Uzmanīgi
novelciet kreiso dekoratīvo pārsegu.
M 275 008 3CM | (20.05.2022)
Pievienojiet HMI kabeli
Norāde: pievienojot kabeli, ievērojiet kontaktspraudņa un
ligzdas krāsu marķējumu un novietojumu.
(11)
Noņemiet vadības moduļa/displeja turētāja kabeli (12) uz
piedziņas bloka(13) no pieslēguma vietas (11).
Pievienojiet HMI kabeli (5) brīvajai pieslēguma vietai (11).
Norāde: lai novērstu elektriskus traucējumus, akumulatora
kabeļa (14) atsevišķie kabeļi nedrīkst tikt izklāti. Šim
nolūkam noņemiet akumulatora kabeli, kas atrodas uz
piedziņas bloka (13), sagrieziet akumulatora kabeli tikai par
(8) vienu apgriezienu un atkal pieslēdziet akumulatora kabeli un
savāciet kopā atsevišķos kabeļus ar kabeļu turētāju vai
līmlenti.
(11)
(12)
(5)
(14)
Bosch eBike Systems
(13)
