Bosch ConnectModule BCM3100 Montageanleitung Seite 22

Español – 2

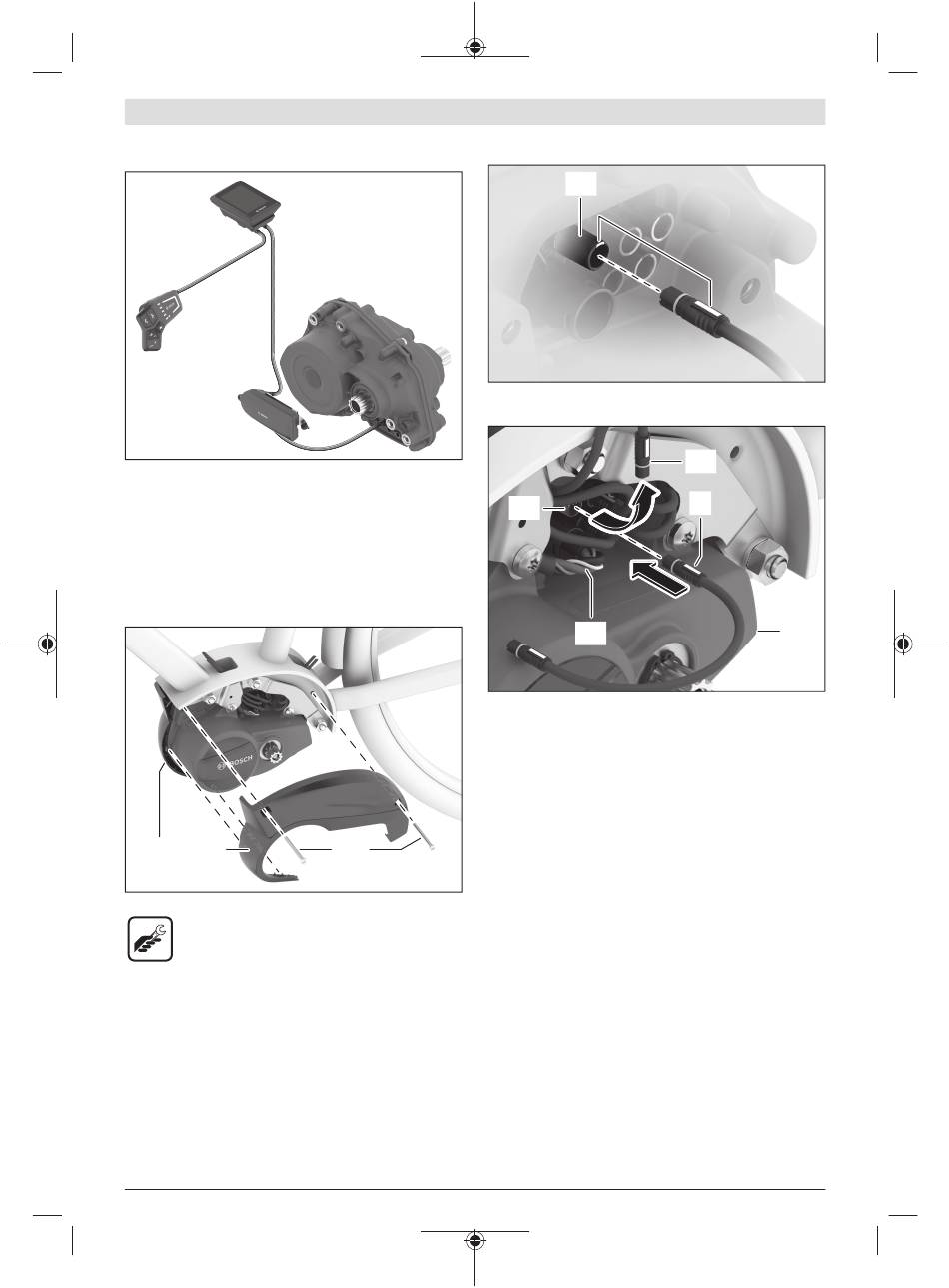

Principio de conexión
El ConnectModule se conecta eléctricamente en la línea en-
tre la unidad de mando/soporte de la pantalla y la unidad de
accionamiento.
Montaje en la unidad de
accionamiento BDU33xx
Desmontar la cubierta de diseño izquierda
(10) (9)
Afloje los dos tornillos (8) y destorníllelos.
– Herramienta Torx T20
La cubierta de diseño izquierda (9) está enganchada en la
cubierta de diseño derecha (10) en 2 puntos. Retire con cui-
dado la cubierta de diseño izquierda.
M 275 008 3CM | (20.05.2022)
Conexión del cable HMI
Indicación: Al conectar los cables, observe la codificación
de colores y la alineación de los enchufes y las hembrillas.
(11)
Desconecte el cable (12) de la unidad de mando/soporte de
la pantalla en la unidad de accionamiento (13) de la cone-
xión (11).
Conecte el cable HMI (5) a la conexión (11) que ha quedado
libre.
Indicación: Para evitar las perturbaciones eléctricas, los ca-
bles individuales del cable del acumulador (14) no deben
abrirse en abanico. Si es necesario, desconecte el cable del
(8) acumulador en la unidad de accionamiento (13), gire el ca-
ble del acumulador como máximo una vuelta y vuelva a co-
nectar el cable del acumulador o ate los cables individuales
con una cinta sujetacables o una cinta adhesiva.
(11)
(12)
(5)
(14)
Bosch eBike Systems
(13)
