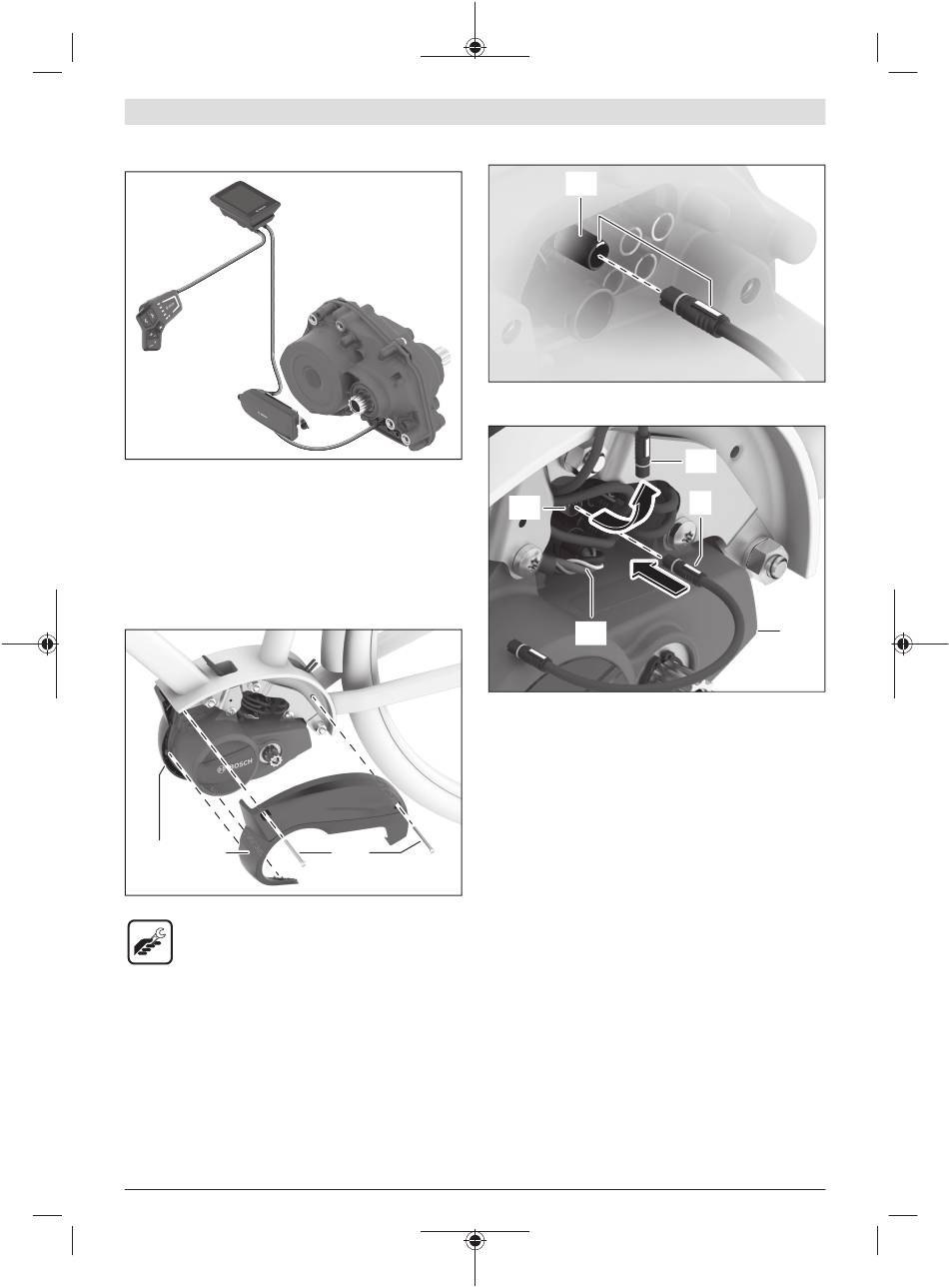

Principio di collegamento
Il ConnectModule si collega elettricamente nella linea tra
l'unità di comando/il supporto per display e l'unità motrice.
Montaggio sull'unità motrice
BDU33xx
Smontaggio della copertura di design lato
sinistro
(10) (9)
Svitare le due viti (8) ed estrarle.
– Utensile Torx T20
La copertura di design lato sinistro (9) è agganciata in 2 pun-
ti alla copertura di design lato destro (10). Tirare con cautela
la copertura di design lato sinistro.
M 275 008 3CM | (20.05.2022)
Collegamento del cavo HMI
Avvertenza: quando si collega il cavo, prestare attenzione ai
colori e alla posizione di connettori e attacchi.
(11)
Estrarre dall'attacco (11) il cavo (12) dell'unità di comando/
del supporto per display sull'unità motrice (13).
Collegare il cavo HMI (5) all'attacco (11), che ora è libero.
Avvertenza: per evitare disturbi elettrici, i singoli cavi del
cavo della batteria (14) non devono aprirsi a ventaglio. A ta-
le scopo, scollegare eventualmente il cavo della batteria
sull'unità motrice (13), torcere il cavo della batteria facen-
dogli fare al massimo un giro e ricollegarlo oppure legare in-
sieme i singoli cavi con una fascetta fermacavi o con del na-
(8)
stro adesivo.
(11)
(12)
(5)
(14)
