Bosch ConnectModule BCM3100 Montageanleitung Seite 95

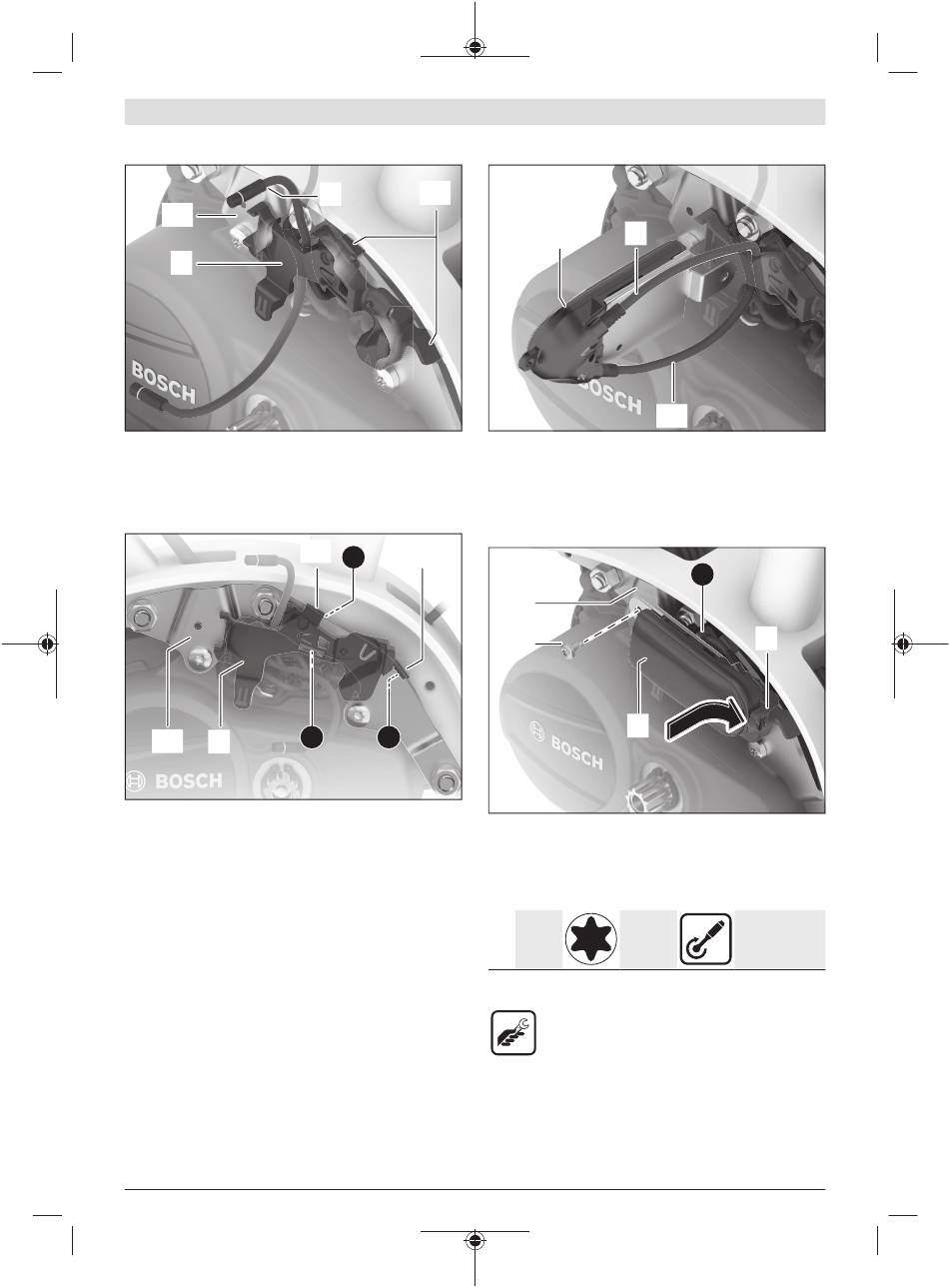

A tartó felszerelése
(15)
(4)
A (4) tartó megfelel a (15) szerelőlap körvonalainak.
Tegye fel a (4) tartó a két (16) kampóval a szerelőlap felső
élére.
Az ábrán látható módon vezesse felfelé a (5) HMI-kábelt
a (4) tartó mögött.
(16)
(15)
(4)
Állítsa úgy be a (4) tartót, hogy mindkét (16) kampó egy sík-
ban felfeküdjön a szerelőlap felső élére ➊.
Nyomja úgy hozzá a tartót a szerelőlaphoz, hogy a tartó a
szerelőlap alsó élénél bepattanjon ➋.
Bosch eBike Systems
(16)
(5)
(16)
1
2 1
A kábelek csatlakoztatása
(3) (5)
(12)
Csatlakoztassa a (5) HMI-kábelt a (3) ConnectModule
1 csatlakozójához.
Csatlakoztassa a kezelőegység / a kijelzőtartó (12) kábelét
a (3) ConnectModule 2 csatlakozójához.
A ConnectModule felszerelése
(15)
(2)
(3)
Nyomja bele a (5) HMI-kábelt fent a (4) tartón a kábelmegve-
zetésbe ➌.
Dugja bele a (3) ConnectModule-t a (4) tartóba.
Csavarozza rá a (3) ConnectModule-t a (2) közvetlen felsze-
relésre szolgáló csavarral a (15) szerelőlapra.
1× M4×8 Torx T20
lencsefe-
jű
A) Első felszerelés
B) Későbbi felszerelések
– Torx-T20-szerszám
– Nyomatékkulcs
Figyelem: Ügyeljen arra, hogy a kábel ne csípődjön be és ne
érhessen hozzá az éles élekhez.
A ConnectModule-dizájn-burkolat felszerelése
Figyelem: A felszerelt ConnectModule mellett a standard-di-
zájn-burkolatot el kell távolítani és helyette egy ConnectMo-
Magyar – 3
3
(4)
A)
5 Nm
Nm
B)
4 Nm
M 275 008 3CM | (20.05.2022)
