Türsteuerung Wiegand Erweiterung
4.7
Anschließen der Stromversorgung an die Erweiterung
4.7.1
Direkte Stromversorgung

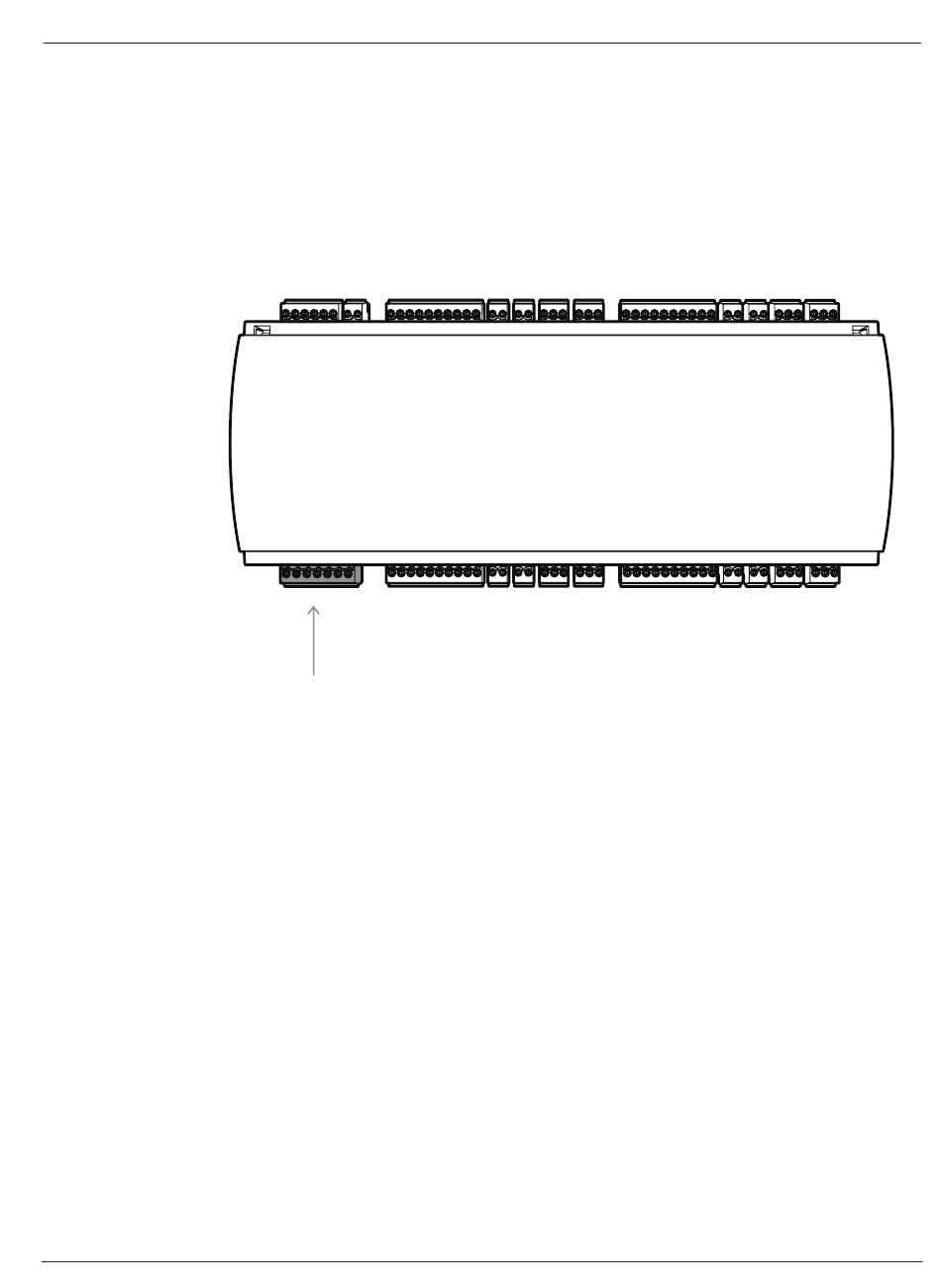

Schließen Sie die Stromversorgung an den 7-poligen steckbaren Schraubanschluss POWER
an.
Schließen Sie eine externe Stromversorgung (10–30 VDC) bei der Erweiterung an Pin 1 (+)
und Pin 3 (0 V) des steckbaren Schraubanschlusses an.
Bosch empfiehlt die Verwendung des Bosch APS-PSU-60 Netzteils.
Es kann bei Einsatz der entsprechenden Batterien auch als unterbrechungsfreie
Stromversorgung (USV) verwendet werden. Es bietet zudem Relaisausgänge für die
Überwachung der Power-Good-Signale. Sie können an die folgenden Pins angeschlossen
werden:
–
–
–
Wenn die empfohlene Stromversorgung nicht verwendet wird, ist es sinnvoll, diese Stifte
kurzzuschließen.
Bosch Security Systems B.V.
Pin 4 und 7 für Power-Good-Signal (AC)
Pin 5 und 7 für Power-Good-Signal (Batterie)
Pin 6 und 7 für Power-Good-Signal (DC)
Installationshandbuch
Installation | de
17
2024-03 | V02 |
