Mit Einspeisung Für Interne I/O-Versorgung - B&R X20 System Anwenderhandbuch

Bussender X20BT9100

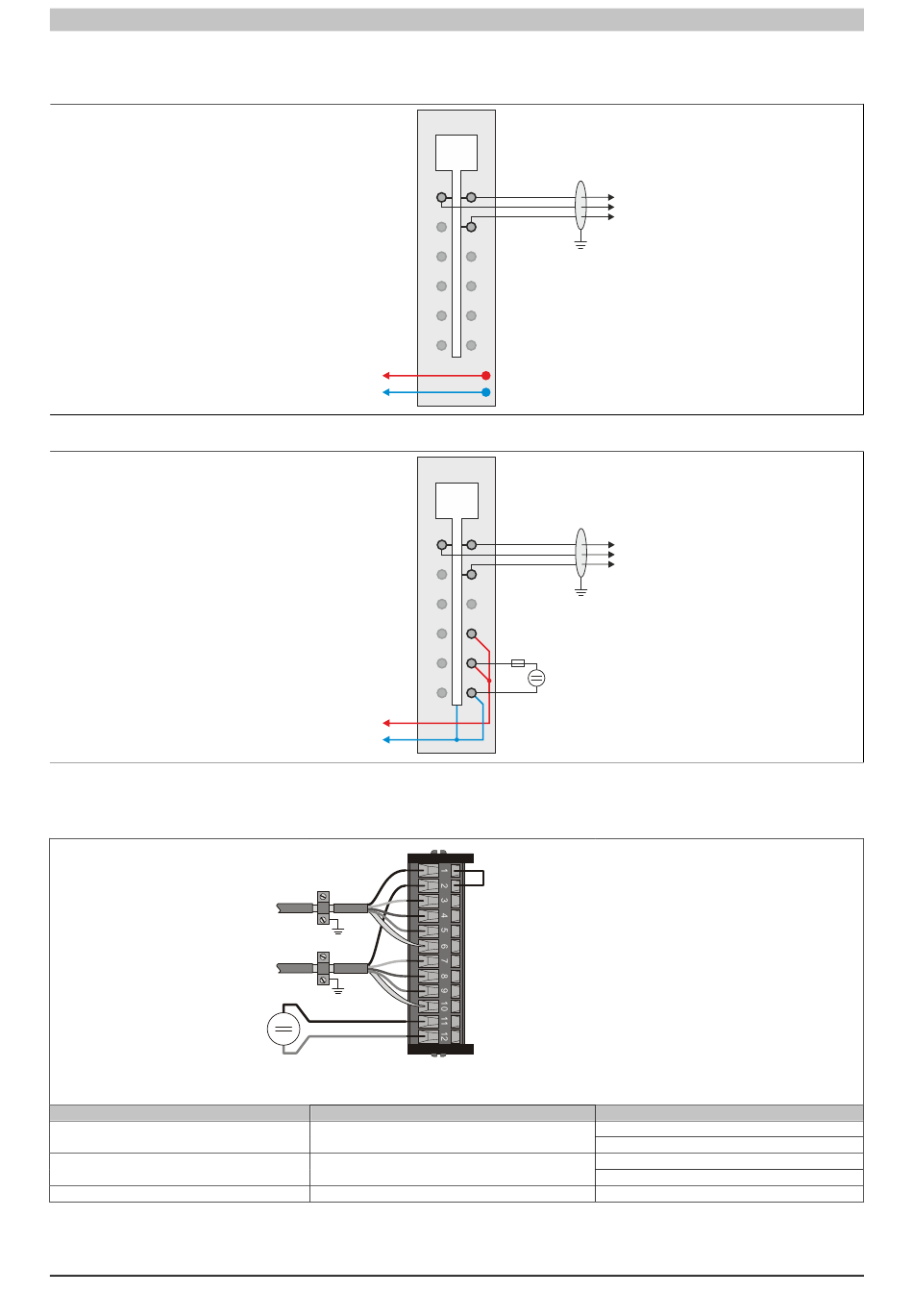

Ohne Einspeisung für interne I/O-Versorgung
Mit Einspeisung für interne I/O-Versorgung
1) Einspeisung für I/O-Versorgung
7.5.2.2 Compact I/O System
Signal
X2X Link Ein
X2X Link Aus
X2X Link Ein/Aus
1) Brücke für X2X+ in Verbindung mit X67 Modulen.
X20 System Anwenderhandbuch 4.00
+24 VDC
GND
+24 VDC
GND
+
-
1) Dient der Weiterleitung der X2X Link Versorgung bei Verwendung von IP67-Modulen.
Kabeltyp
Offenes Kabel
1)
Anschlusskabel
1)
Kabel für freie Konfektionierung
Mechanische und elektrische Konfiguration
BT
X2X\
X2X
X2X⊥
BT
X2X\
X2X
X2X⊥
T 10 A
+
1)
_
1)
X2X+ (optional)
1)
X2X+ (optional)
Ein: X2X Weiß
Ein: X2X⊥ Schwarz
Ein: X2X\
Blau
Schirm
Aus: X2X
Weiß
Aus: X2X⊥ Schwarz
Aus: X2X\
Blau
Schirm
Versorgung +24 VDC
Versorgung ⊥
Bestellnummer
X67CA0X41.xxxx
X67CA0X51.xxxx
X67CA0X21.xxxx
X67CA0X31.xxxx
X67CA0X99.1000
