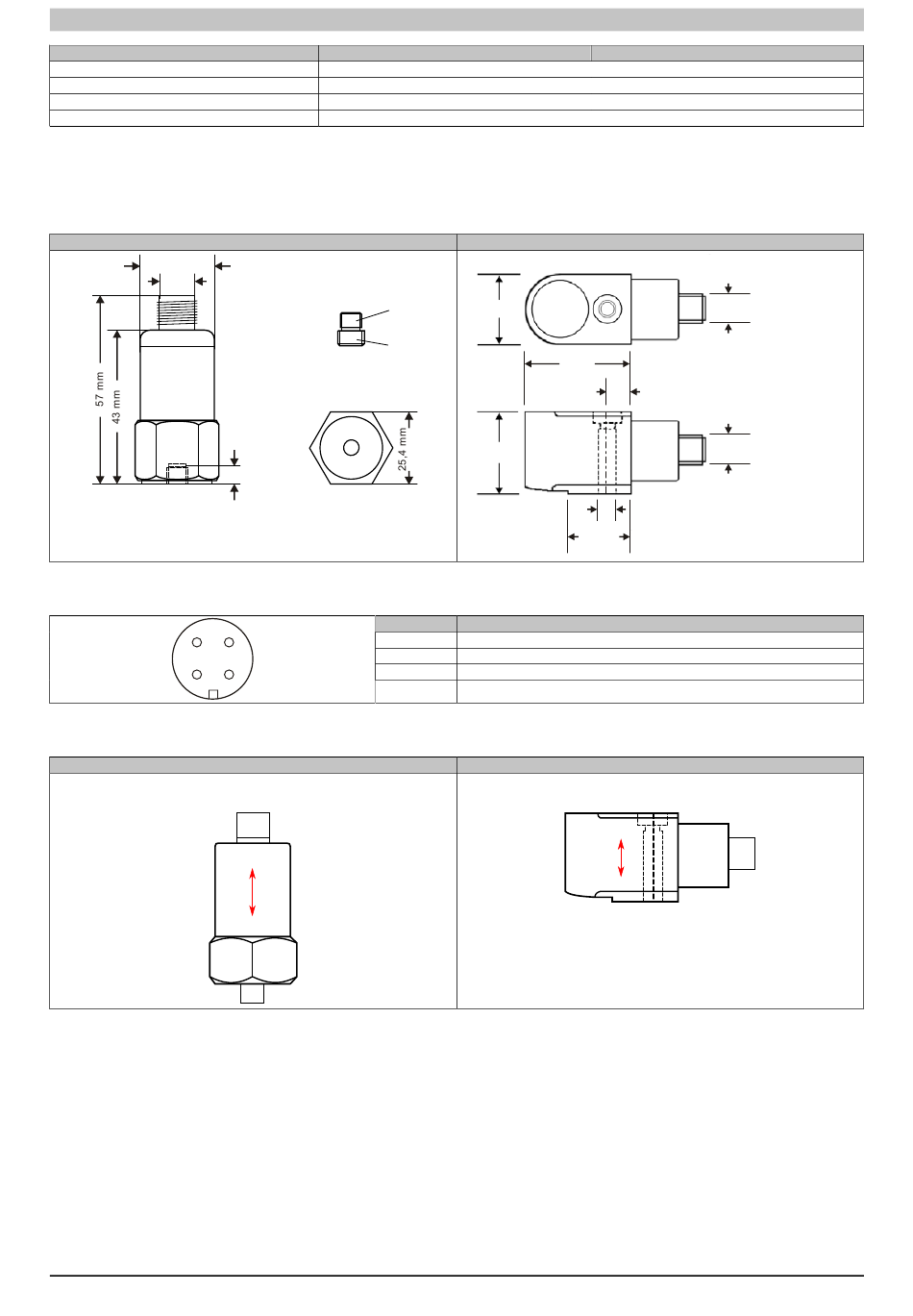

9.11.3 Abmessung

0ACS100A.00-1
⌀ 22 mm
M12
Schraube wird vormontiert mitgeliefert.
A
1/4" - 28 UNF (Maximale Gewindelänge: 5 mm)
B
M8 x 6 x 1,25

9.11.4 Steckerbelegung

4
1

9.11.5 Einbaurichtung

0ACS100A.00-1
Der B&R Schwingungssensor 0ACS100A.00-1 ist für Messungen in der Längs-
achse gebaut.
X20 System Anwenderhandbuch 4.00
Tabelle 16: 0ACS100A.00-1, 0ACS100A.90-1 - Technische Daten
Schraube
A
B
5 mm
3
2
0ACS100A.00-1
PZT- Piezoelektronischer Kristall (Blei-Zirkonat-Titanat)
komprimiert
8 Nm
0ACS100A.90-1
25 mm
35 mm
30 mm
M8*
Pin
Beschreibung
1
Nicht belegt
2
18 bis 30 V (braun)
3
Nicht belegt
4
0 V (blau)
0ACS100A.90-1
Der B&R Schwingungssensor 0ACS100A.90-1 ist für Messungen in der Quer-
achse gebaut.
0ACS100A.90-1
M12
M12
8,5 mm
M12
23,5 mm
* M8 x 1,25 x 30 mm Schraube wird mitgeliefert
